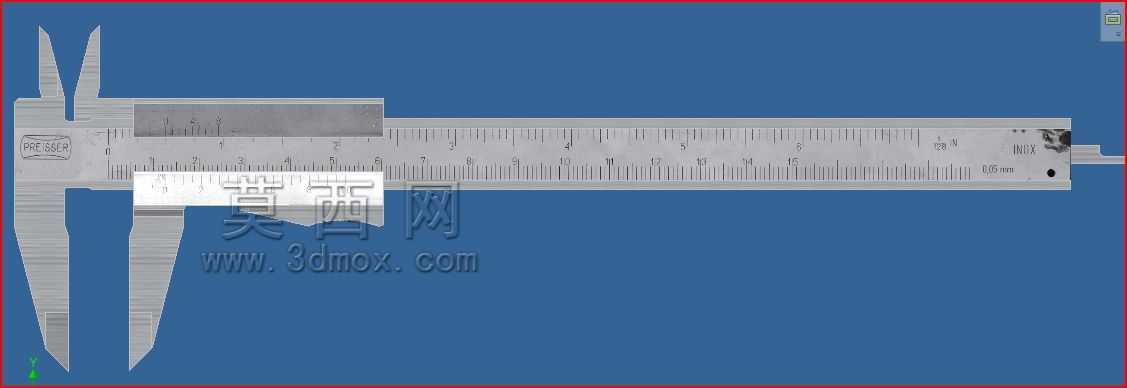

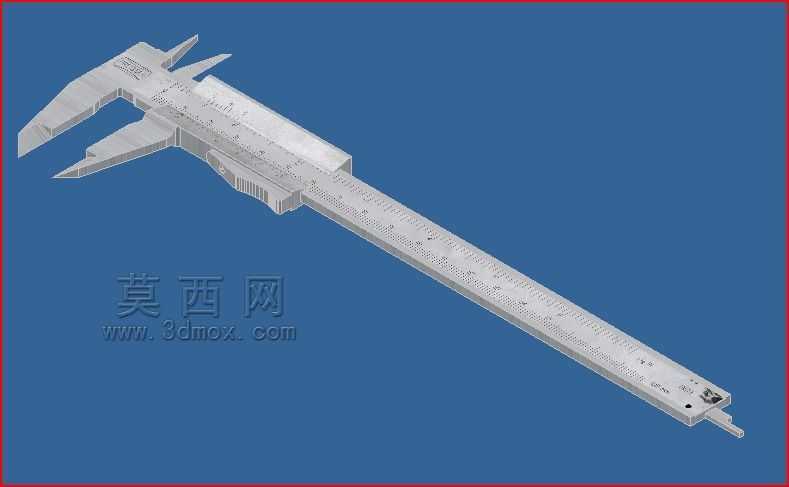

高精度机械式游标卡尺三维数模结构展示

　　在机械加工现场的日常尺寸检测环节，机械式游标卡尺是一线操作工人、质检人员使用频率最高的接触式测量器具，从毛坯件的粗测余量把控，到半精加工后的工序尺寸核验，再到成品件的终检尺寸确认，几乎覆盖了普通机加工全流程的中等精度尺寸测量需求，不需要外接电源、对使用环境无特殊要求，哪怕是车间内存在少量切削液飞溅、金属粉尘的工况下，只要做好尺身清洁就能正常完成测量作业，相比数显类量具抗干扰能力更强，也不会因为电池亏电突然中断检测工作，是生产现场可靠性极高的手动测量器具。这款游标卡尺的结构设计完全遵循传统机械式游标卡尺的成熟传动与测量逻辑，整体采用一体式尺身加滑动游标组件的架构，主尺身采用平直长条形结构，刻度面做了平整化处理，

　　保证游标滑动过程中无卡滞、无旷量，尺身一端固定设置内外测量爪，固定内测量爪用于工件内孔、槽宽类内尺寸的检测，固定外测量爪用于工件外径、长度、厚度类外尺寸的检测，滑动组件上对应设置活动测量爪，和固定爪的测量面做了精密研磨处理，保证两爪贴合时测量面无缝隙、无错位，测量过程中不会因为测量面贴合偏差带来读数误差。尺身尾部设置的深度测量杆，和滑动游标组件刚性连接，可随游标沿尺身导向槽平稳滑动，用于盲孔深度、台阶高度类尺寸的测量，深度杆的端面做了平面度处理，测量时抵靠在孔底或台阶端面时不会出现倾斜，保证深度尺寸测量的准确性。游标组件上设置的锁紧螺钉，可在测量完成后将游标位置锁死，方便操作人员将卡尺从工件测量位置取下后再进行读数，

　　避免移动过程中游标窜动导致读数偏差，尤其在测量空间狭窄、无法直接在工件旁完成读数的场景下，锁紧功能的实用性非常突出。从设计细节来看，主尺刻度与游标尺刻度的对应关系严格遵循游标读数原理，主尺刻度间距为1mm，游标刻度根据测量精度做对应等分，通过主尺与游标尺的刻度对齐位置实现精度读数，不需要复杂的电子元件就能实现稳定的精度测量。尺身的导向结构采用梯形槽配合设计，滑动过程中游标不会出现侧向摆动，保证测量爪的测量面始终和尺身长度方向保持垂直，避免因为测量爪倾斜带来的阿贝误差。测量爪的尖端做了合理的圆弧过渡处理，既保证可以伸入狭窄的槽内完成测量，又避免尖端过于尖锐容易磕碰损坏、划伤操作人员的问题。外形尺寸方面，

　　这款卡尺的测量量程覆盖常规加工件的常见测量范围，尺身整体长度略大于最大测量量程，预留出游标滑动的安全行程，避免游标滑出尺身造成组件脱落，尺身宽度与厚度按照人体工学设计，单手握持时拇指可以轻松推动游标滑动，其余手指可以稳定握持尺身，长时间测量作业也不会产生明显的握持疲劳。安装边界上，这款卡尺作为手动便携式量具，不需要额外的安装固定结构，日常存放时只需垂直悬挂在工具架上即可，避免平放时尺身长期受重力产生弯曲变形，影响测量精度。在实际使用场景中，这类卡尺不仅用于机械加工车间，在设备维修装配环节，维修人员可以用它测量磨损零件的尺寸偏差，核对配件的配合尺寸，保证更换的配件和原有安装位匹配；在五金加工、模具修配场景下，钳工可以用它快速测量锉修、刮研后的工件尺寸，实时把控修配余量；甚至在日常的五金检修、家用零件尺寸核对场景下，这类机械式游标卡尺也能凭借稳定的性能完成测量任务。设计过程中充分考虑了长期使用的磨损补偿问题，测量爪的测量面采用高硬度耐磨材质处理，长期反复测量工件也不会过快出现磨损，保证测量精度的长期稳定性，游标和尺身的配合间隙做了合理控制，既保证滑动顺畅，又不会因为间隙过大导致测量时游标偏斜，所有棱边都做了倒角处理，没有尖锐毛刺，握持和使用过程中不会划伤手部。
