机械式指针百分表精密测量构件设计

　　在机械加工现场的工序检验环节，这类指针式百分表是班组工位上最常见的接触式测量器具，不管是普通车床的工件装夹找正、铣床进给行程的偏差校核，还是工装夹具装配时的同轴度、跳动误差检测，都能看到它被固定在磁性表座上参与作业。不同于数显类测量器具对使用环境的电磁、温湿度要求，纯机械结构的百分表在车间多油屑、强振动的工况下稳定性更强，不需要额外供电就能完成读数，一线操作工人上手门槛极低，哪怕是刚入岗的学徒，经过半小时的读数培训就能独立完成基础测量操作。

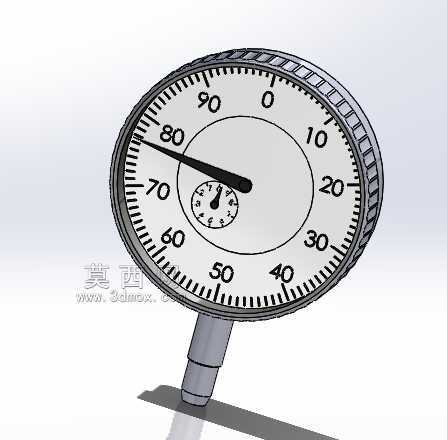

　　从结构设计逻辑来看，这套模型完整还原了百分表的核心传动链路：测头部位的滑动测杆承接被测表面的位移量，通过内部的齿轮齿条传动机构将测杆的直线往复运动转化为指针的回转运动，传动比经过严格匹配，确保测杆产生0.01mm的轴向位移时，大表盘上的长指针恰好转过一个刻度格，小表盘的短指针则负责记录长指针的回转圈数，对应毫米级的整量程位移，整套传动结构没有冗余零件，所有齿轮副的啮合间隙都通过内置的游丝进行消隙处理，避免正反向测量时出现回程误差，这也是机械式百分表测量精度能够长期保持稳定的核心设计要点。

　　外形与安装边界的设计上，表圈采用带防滑滚花的金属结构，方便操作人员旋转表盘进行零位校准，滚花的齿距和深度经过人体工学适配，戴薄劳保手套操作时也能顺畅转动表盘不会打滑。表盘的刻度线采用粗细区分设计，整毫米刻度线长度最长，0.1毫米刻度线次之，0.01毫米最小刻度线最短，配合高对比度的黑白盘面，在车间自然光或者工位照明下都能快速读数，不会出现视觉误判。测杆部分采用圆柱形导向结构，配合尾部的安装夹持柄，能够适配市面上绝大多数标准磁性表座、专用检具的装夹孔径，不需要额外制作过渡连接套；测头端部采用硬质合金球面设计，既保证长期接触被测工件不会出现磨损变形，又能通过球面接触减少被测表面微观粗糙度对测量值的干扰，哪怕是测量带轻微加工刀纹的工件表面，也能获得稳定的读数。

　　实际应用场景中，这类百分表除了单独使用完成单点尺寸偏差测量，还经常被成对布置在专用检具上，完成轴类零件的径向圆跳动、端面圆跳动检测，或是在平板上配合高度尺完成零件的高度差、平行度测量；在设备维修环节，它还能用来检测机床导轨的直线度、主轴的轴向窜动量，是贯穿零件加工、装配调试、设备维保全流程的基础精密量具。设计建模过程中，需要重点关注传动齿轮的模数匹配、测杆导向段的同轴度公差，以及表盘刻度的角度均分精度，这些细节直接决定了模型还原的百分表是否符合真实量具的运动逻辑，避免出现指针转动卡滞、刻度对应错位的问题；表体的外壳壁厚也需要兼顾结构强度和轻量化要求，过厚会导致整体重量偏大，长时间固定在表座上容易出现表架下沉影响测量，过薄则容易在车间磕碰中出现壳体变形，卡滞内部传动构件。
