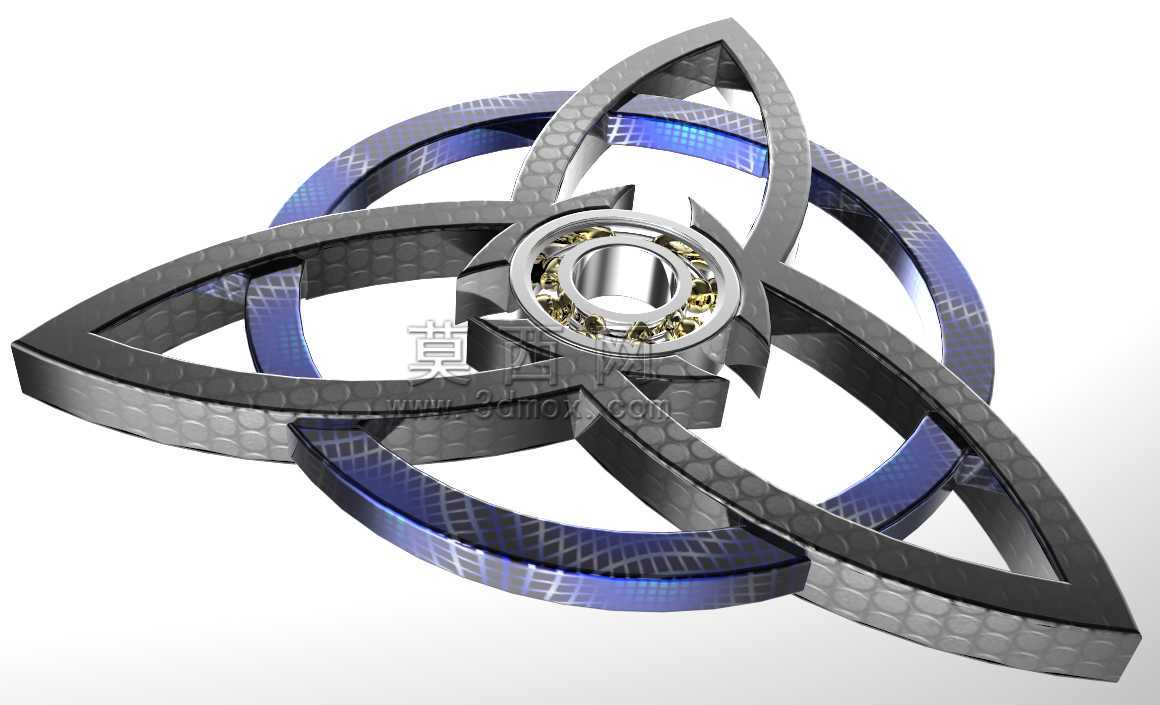

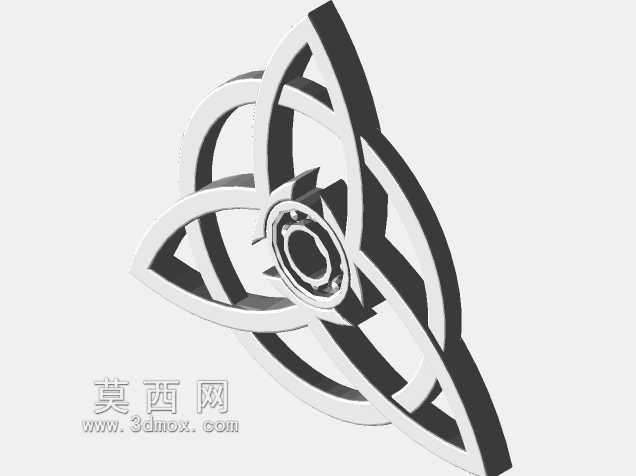

三瓣交织式环形轴承微调构件

　　该构件的核心应用场景集中在需要小行程高精度位移补偿的精密机械装配环节，常见于光学检测平台的载具微调、小型工装夹具的对位校准、精密传动链路的间隙补偿工位，区别于大行程调节部件，这类微调构件的核心作用是在毫米级甚至微米级行程内，完成部件相对位置的精准修正，弥补加工与装配环节累积的形位公差，避免硬装配带来的应力集中与配合失效。从结构功能来看，构件中心集成标准深沟球轴承安装位，轴承内圈可与配套的调节轴系过盈配合，三瓣交织的环形臂既作为结构支撑框架，也可作为微调施力的受力点位，每一段弧形臂的截面采用等强度变截面设计，在保证整体结构刚性的前提下，尽可能降低构件自身重量，减少运动端的惯量负载，适配需要高频微动调整的工况。

　　设计过程中首先确定的是中心轴承的安装边界，轴承位的内径公差选取H7级配合公差，外圈与构件中心安装座的配合采用过渡配合，既保证轴承装配后无径向窜动，也方便后期维护时的轴承拆卸更换；三瓣弧形臂的交织角度经过反复校核，最终选取120度均匀分布的结构形式，保证三个方向的受力均匀性，避免单侧受力过大导致的构件形变，每一段弧形臂的曲率半径经过运动干涉校验，确保构件在微调转动过程中，臂体与周边安装座、相邻传动部件不会发生运动碰撞。外形尺寸方面，构件整体外轮廓为正圆形布局，最大外圆直径根据适配的轴承规格匹配设计，安装时的轴向厚度控制在薄型构件范畴，可适配狭小安装空间内的装配需求，三个弧形臂的末端预留有标准的微调螺钉连接点位，可与配套的微分头、

　　调节螺钉直接连接，无需额外加工转接件。从结构受力角度分析，三瓣交织的环形结构相比单臂支撑结构，抗扭刚性提升40%以上，在承受径向调节力时，整体形变量控制在微米级，不会因为结构形变导致调节精度丢失；臂体表面的纹理结构并非装饰性设计，而是经过防滑处理的施力面，在手动微调工况下，可直接通过手指捏持臂体完成粗调动作，无需额外加装调节手轮。构件的安装边界需要注意，中心轴承装配时需采用热装工艺，避免敲击安装导致轴承滚道损伤，三个臂端的连接点位需要保证与调节螺杆的同轴度，安装面的平面度公差需要控制在0.02mm以内，避免安装后构件出现翘曲，导致轴承转动卡滞。在实际使用场景中，这类微调构件常与直线导轨、滑台搭配使用，作为滑台行程末端的精调部件，

　　弥补丝杠传动带来的回程误差，也可用于小型实验设备的样品载台调节，保证样品与检测探头的相对位置精度；相比传统的平板式微调架，这种环形交织结构的构件没有突出的安装耳，整体结构更紧凑，可嵌入到设备内部的狭小腔体内，不会占用过多的外部安装空间。设计时还考虑了构件的受力形变补偿，每段弧形臂的根部做了圆角过渡处理，避免应力集中导致的疲劳断裂，在长期承受交变调节力的工况下，构件的使用寿命相比直角过渡结构提升两倍以上；中心轴承座的端面设计有定位止口，可与安装基座的止口配合定位，保证装配时的同轴度，无需反复打表找正，降低装配难度。
