带管路过滤组件的槽式流体处理装置

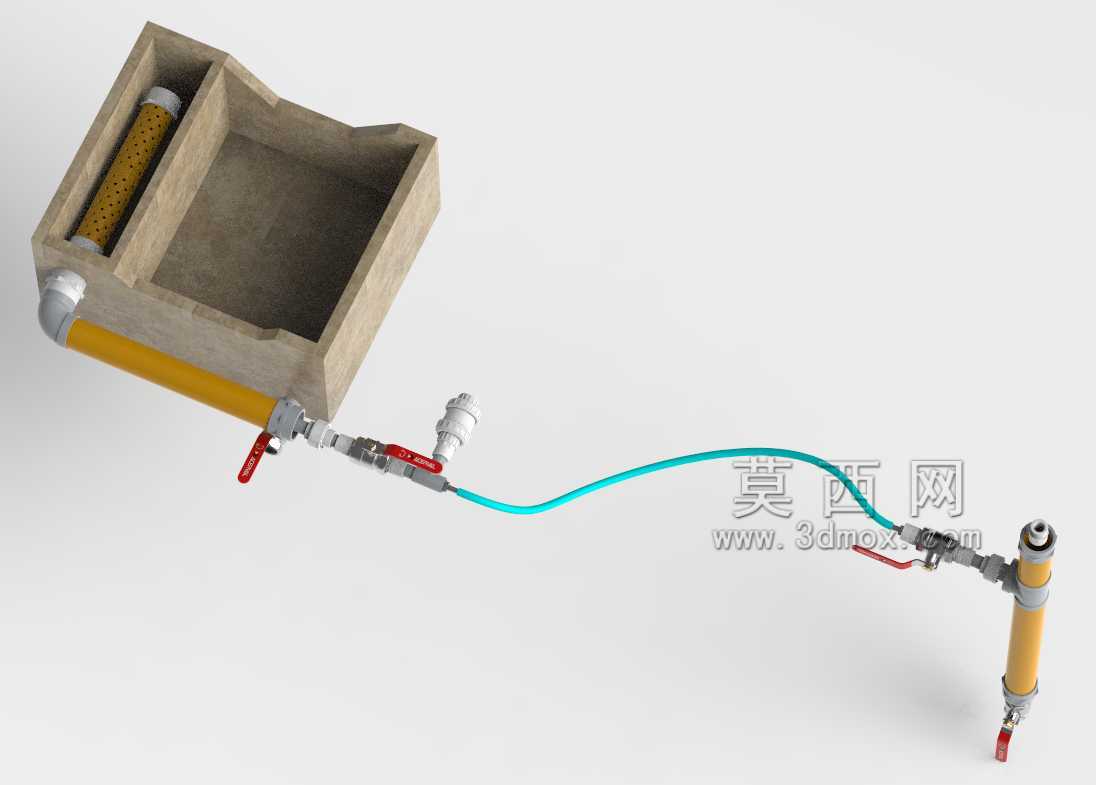

　　这套带管路过滤组件的槽式流体处理装置，主要面向小型流体循环、实验级介质预处理、小型工位切削液循环过滤这类场景设计，整体结构把储液槽、过滤单元、控制阀组、外接输出管路做了集成化布局，不用额外搭焊支架就能直接摆放在工位台面上使用。从结构布局来看，左侧的方形敞口槽是核心储液容腔，槽壁做了均匀的壁厚过渡，边角处做了小圆角处理，既避免注塑或者3D打印过程中出现应力集中开裂的问题，也能减少介质残留、方便日常清理槽内沉渣。槽体侧下方预留了标准外螺纹接口，直接和内置的过滤芯组件连通，过滤芯采用带密集通孔的管状结构，外层包裹的网状滤层可以拦截介质里的固体颗粒杂质，避免杂质进入后续管路造成阀件卡滞、喷嘴堵塞。过滤单元出口端依次连接了手动球阀、快插接头，

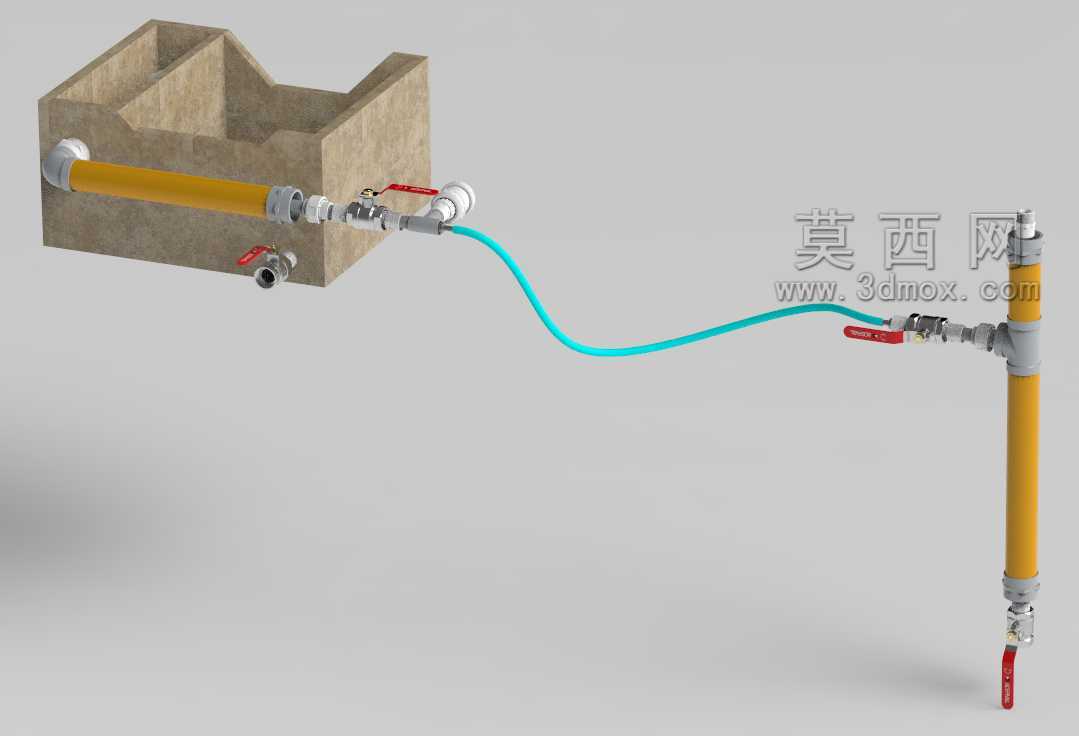

　　手动球阀的手柄做了加长防滑设计，开关力矩小，工位操作人员戴劳保手套也能轻松操作，阀件和管路的连接全部采用标准管螺纹配合密封垫，不用额外打密封胶就能满足低压流体工况的密封要求。外接的柔性管路采用耐油耐水的复合软管，弯曲半径小，能根据工位实际布局调整走向，管路末端连接的是带快插接口的输出执行端，执行端侧面预留了细小的旁通接口，可以接压力表或者泄压支路，满足不同工况的压力监测需求。从安装边界来看，整个装置的槽体部分长宽尺寸控制在常规工位台面的容纳范围内，底部是平整的安装面，不需要额外做固定结构，靠自身重量就能保持放置稳定，外接管路的伸展长度可以根据实际工位距离裁剪，快插接头的设计让管路拆装不用额外工具，日常更换滤芯、

　　清理槽体的时候能快速拆离管路。设计过程中特意把过滤组件内置在槽体侧腔，没有额外占用槽内的有效储液空间，同时过滤芯的更换路径做了优化，不用拆开槽体就能从侧端抽出滤芯做清理或者更换，大幅降低了日常维护的工作量。阀组的布局全部集中在槽体外侧的可视区域，操作人员站在工位正面就能直接看到阀件开关状态，避免误操作。整套装置的流体通路做了逐级通径匹配，从槽体出口到过滤单元、阀件、软管、末端接口的通径变化平缓，不会出现通径突变造成的流阻骤增问题，在低压输送工况下能保持稳定的流量输出，适合用来做小型冷却液循环、小型水处理实验、工位清洗介质输送这类对流量稳定性有要求、又需要前置过滤的场景。另外管路末端的执行件做了安装固定结构，

　　可以通过卡箍或者支架固定在工位旁的机架上，不用手持操作，能解放操作人员双手，适配长时间连续运行的工位需求。槽体的敞口设计既方便直接加注介质，也能随时观察槽内的介质液位、杂质沉积情况，不用额外加装液位视窗，简化了整体结构，也降低了加工制造成本。
