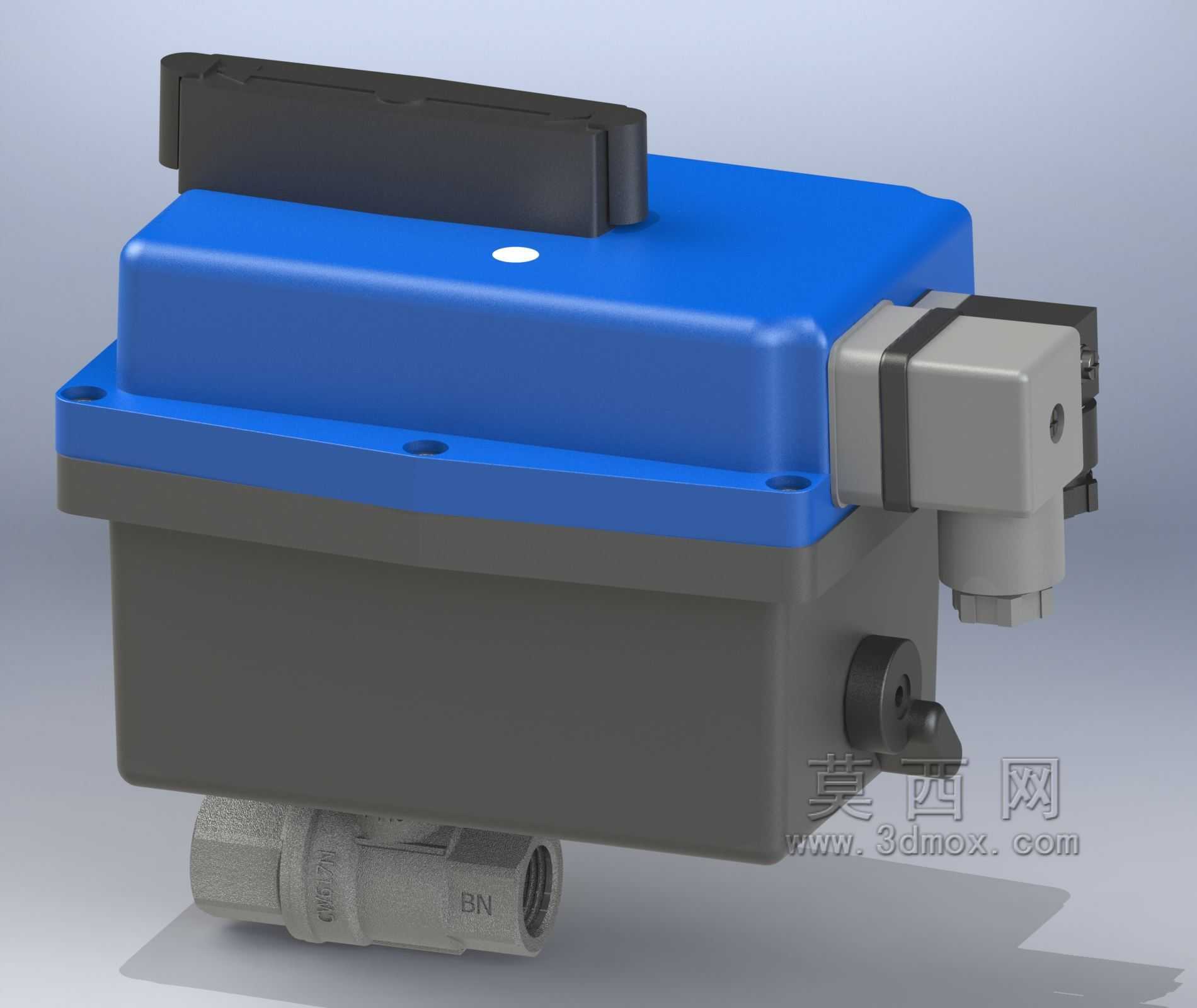

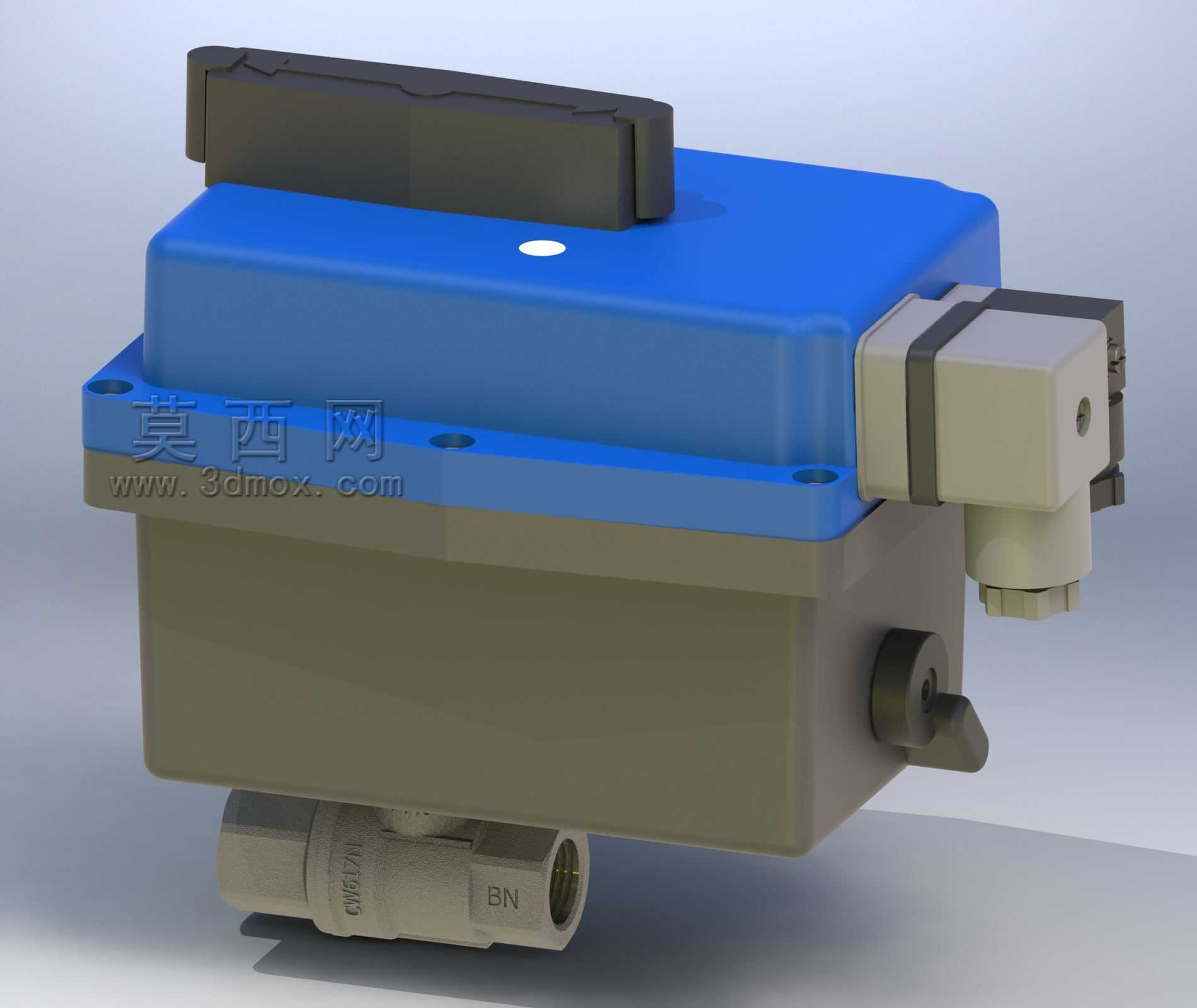

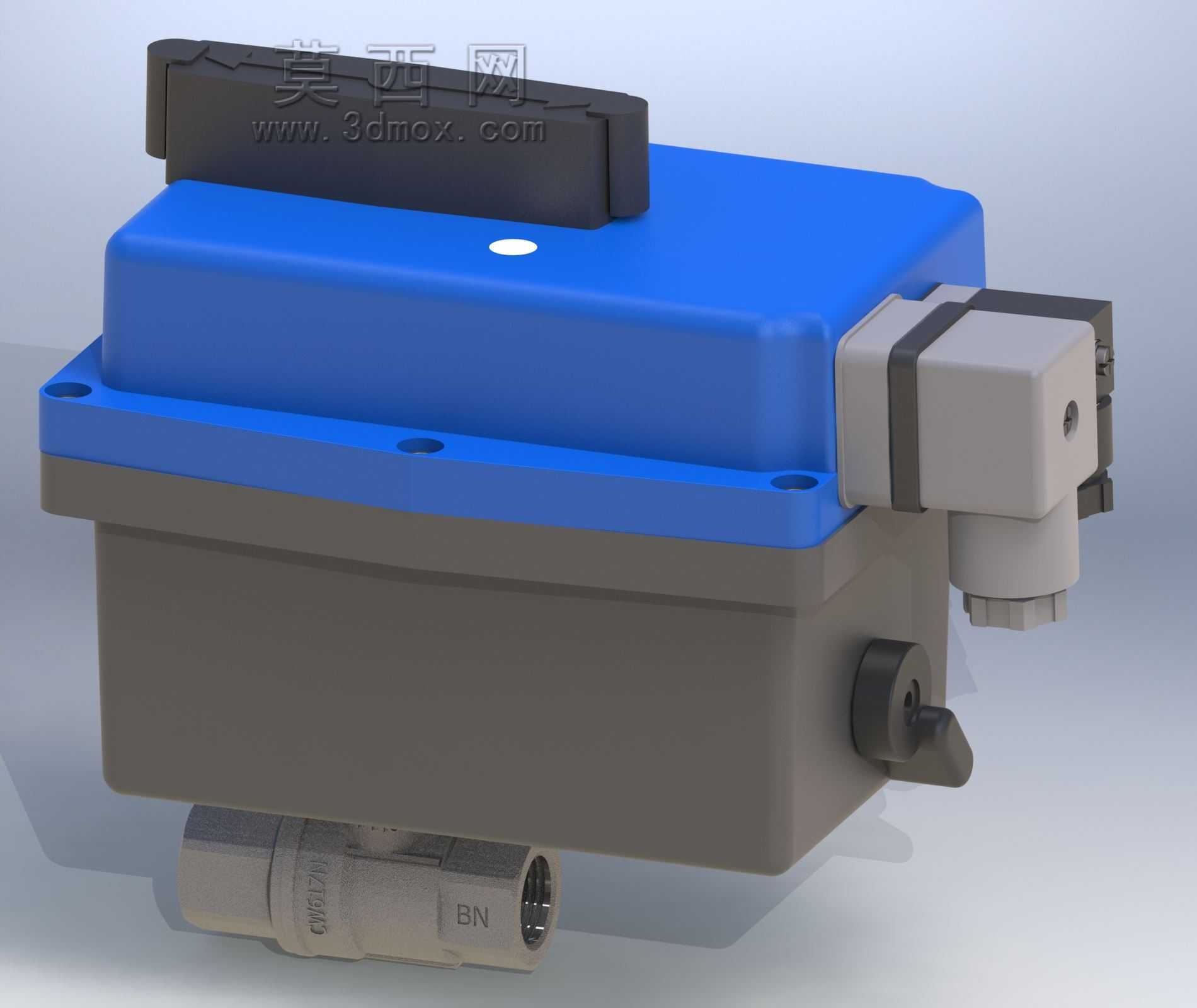

带电驱动执行单元的两件式黄铜球阀结构

　　在民用给排水、小型工业流体输送、暖通空调管路、小型燃油输送系统的末端控制场景里，常需要兼顾通断可靠性、安装便捷性与自动化控制能力的阀件，这款集成电动执行机构的两件式黄铜球阀，正是针对这类中小通径管路的控制需求完成的结构设计。从实际应用场景来看，这类阀件适配的介质覆盖清水、压缩空气、轻质燃油、低压燃气、常温无强腐蚀性的化工流体，在楼宇自控的水路切换、小型空压站的支路通断、餐饮场所的燃气管路自动切断、小型实验装置的流体控制环节都能适配，相比手动球阀无需人员到现场操作，可接入开关量控制信号实现远程通断，相比电磁阀又具备更大的通流能力、更低的流阻，且阀位保持无需持续供电，能耗表现更适配长期运行的管路系统。

　　从结构设计思路来看，这款阀采用经典的两件式黄铜阀体结构，区别于一体式球阀的一体锻压成型，两件式结构将阀体分为左右两个本体，通过螺纹连接锁紧内部的球芯、阀座密封件，既降低了阀体铸造的工艺难度，也便于后期密封件磨损后的拆解维护，阀体材质选用铅黄铜，兼顾切削加工性能与管路流体的耐蚀性，内螺纹连接端符合常规低压管路的连接标准，无需额外焊接或法兰转接，在DN15到DN25的中小通径管路上安装时，仅需在管路两端预留对应长度的外螺纹段，配合生料带或密封垫即可完成密封连接，安装边界上，执行机构部分的外轮廓为方正的盒体结构，安装时需要在阀体上方预留足够的接线与手动操作空间，侧方的电气接线端需要预留线缆弯折的空间，避免安装后接线端被周边结构件挤压导致防护失效。

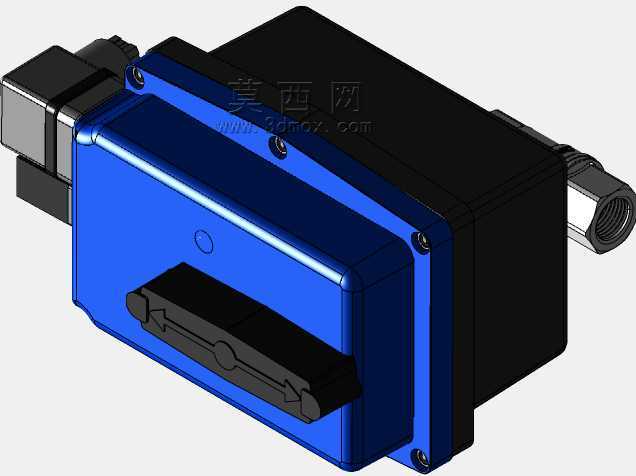

　　功能特性上，上部的电动执行机构采用塑料外壳做基础防护，顶部设置手动操作拨块，在断电或调试阶段可以直接通过手动方式切换阀位，无需额外配置操作手柄，执行机构与阀体的连接采用直装式支架，阀杆与执行器输出轴通过扁位配合传递扭矩，避免长期开关过程中出现打滑移位，内部的球芯采用黄铜镀镍处理，降低流道表面粗糙度以减少流阻，阀座采用聚四氟乙烯材质，具备良好的自润滑性能与密封性能，在额定压力范围内可实现零泄漏通断，执行机构内部设置行程限位，在球芯旋转到全开或全关位置时自动切断电机供电，避免电机堵转烧毁，同时阀位状态可通过顶部的指示点直观判断，现场巡检时无需拆解即可确认阀门当前开关状态。

　　从建模细节来看，整个结构完整还原了阀体的流道倒角、螺纹段的退刀结构、执行机构外壳的分型线、接线端的防水接头结构、手动操作块的防滑纹理，所有配合面的间隙都按照实际装配公差做了预留，比如阀杆与阀体上盖的配合间隙、球芯与阀座的压缩量、执行器与阀体连接支架的安装孔位对齐关系，都符合实际加工装配的工艺要求，没有出现建模过程中常见的干涉问题，对于做管路系统布局、阀件选型校核、自动化控制回路设计的工程人员来说，这个结构可以直接导入装配体中做干涉检查、安装空间校核，也可以作为同类阀件改型设计的基础参考，比如调整通径规格、更换防爆型执行机构、增加阀位反馈模块时，都可以在这个基础结构上做参数调整，大幅缩短前期方案设计的建模周期。在实际选型应用中，这类两体式电动黄铜球阀的适用压力等级一般在PN16以内，适用介质温度范围在-10℃到120℃之间，选型时需要根据实际介质的腐蚀性、工作温度、管路压力匹配对应的密封件材质与执行器扭矩，避免出现密封过早失效或执行器扭矩不足导致阀位卡滞的问题，建模过程中也充分考虑了这些参数对应的结构尺寸，比如执行器的输出扭矩对应的壳体壁厚、阀杆直径都和常规量产产品的参数保持一致，没有出现结构强度与输出能力不匹配的设计缺陷。
