多通径手动杠杆式V型密封球阀结构

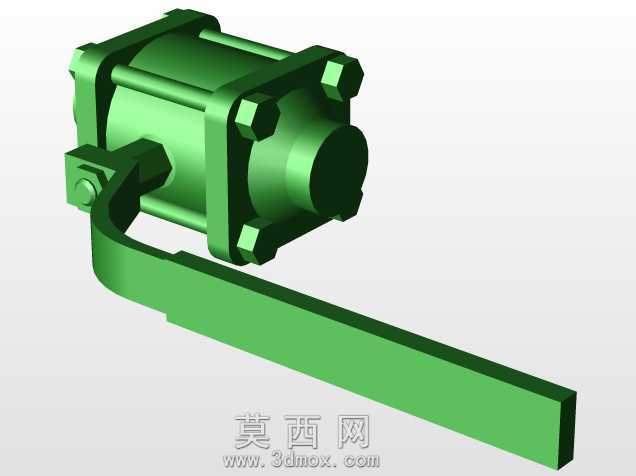

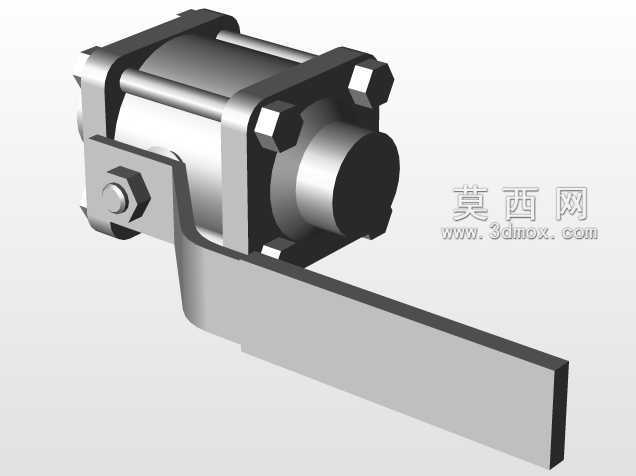

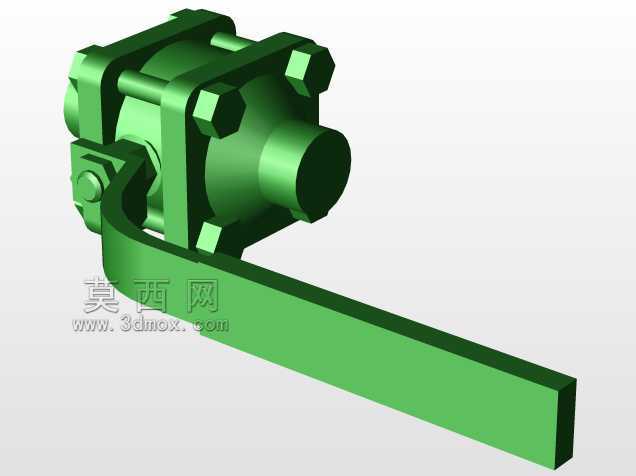

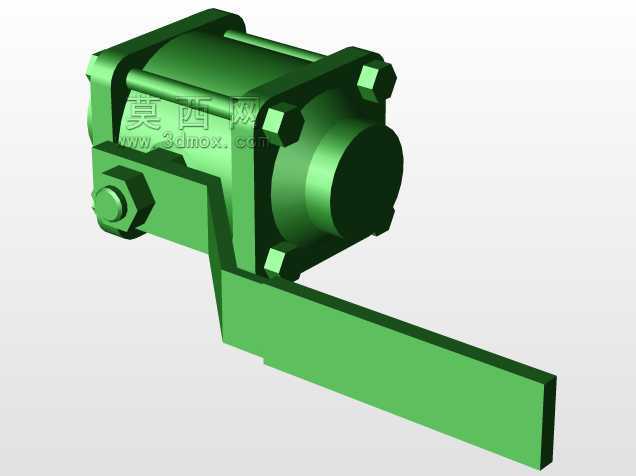

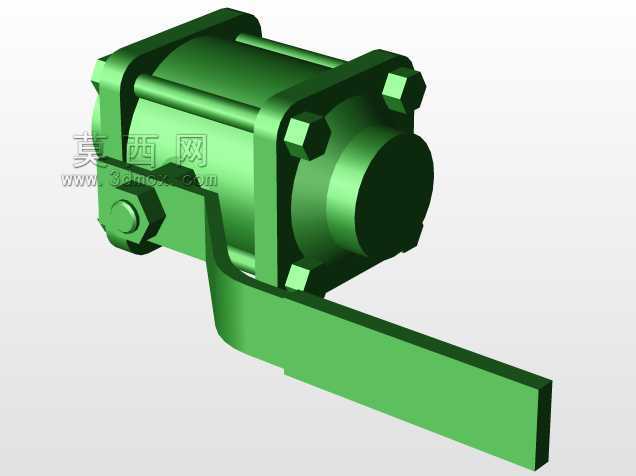

　　在化工流体输送、中小型液压动力回路、车间压缩空气支管路、民用给排水分户控制等场景中，这类小通径手动球阀的出镜率远高于其他截断类阀件，核心原因在于其启闭扭矩小、密封可靠性高、流阻损失低的综合优势，本次呈现的杠杆式球阀结构覆盖DN15、DN20、DN25、DN32四个常用低压管路通径，可直接适配低压工况下的水、压缩空气、低粘度液压油、无强腐蚀性化工介质的通断控制需求。从实际使用场景来看，这类球阀不需要配套气动、电动执行机构，完全依靠人工扳动杠杆手柄完成启闭操作，适合安装在操作空间充足、不需要远程自动控制的管路节点，比如车间压缩空气支路的末端控制、小型循环水系统的支路截断、小型液压站的旁通回路控制，甚至部分小型换热机组的介质通断控制都能见到同结构阀件的身影。

　　从功能特性上看，该球阀采用浮动球密封结构，球体与阀座之间的密封比压依靠介质压力推动球体压紧出口侧阀座实现，低压工况下也能保证可靠密封，不会出现内漏问题；杠杆式手柄的力臂长度经过匹配设计，即使是DN32通径在额定1.6MPa工作压力下，操作人员也不需要借助加力杆就能轻松完成90度启闭动作，手柄转动到全开或全关位置时会有明确的机械限位，避免操作过位导致密封面错位。阀体采用两片式对夹螺栓连接结构，相比一体式阀体，加工难度更低，后期如果出现阀座磨损需要检修，只需要拆开连接螺栓就能取出球体和阀座更换，不需要将整个阀体从管路上切割下来，维护成本更低。

　　设计思路上，这款球阀的结构完全围绕低压小通径工况的实用性展开，没有冗余的复杂结构：阀体两端的连接法兰尺寸匹配对应通径的常用管路法兰标准，螺栓孔的位置度公差控制在0.1mm以内，保证现场安装时能顺利对接管路法兰，不会出现螺栓穿不上的问题；阀杆部位采用双重O型圈密封，避免介质从阀杆与阀体的配合间隙外漏，阀杆底部设置防脱出台阶，即使阀杆上部的压盖出现松动，阀杆也不会在介质压力作用下飞出造成安全事故；手柄采用扁平长杠杆结构，表面做了圆弧过渡处理，操作人员扳动时不会硌手，手柄的安装位置与球体通孔方向平行，现场操作人员只需要观察手柄方向就能判断阀门的启闭状态，不需要额外加装位置指示标识。

　　从安装边界来看，四个通径规格的结构长度统一遵循常用低压球阀的安装尺寸规范，DN15规格的结构长度适配常规1/2寸管路的安装间距，DN20适配3/4寸、DN25适配1寸、DN32适配1.25寸管路的常规安装空间，阀体的最大外轮廓尺寸考虑了现场安装的扳手操作空间，相邻法兰螺栓的间距足够容纳普通开口扳手的操作角度，不需要使用特殊套筒工具就能完成安装紧固。需要注意的是，这类球阀只适合做介质通断使用，不适合做节流调节，如果长期在半开半关状态下工作，高速流动的介质会冲蚀球体密封面，很快就会出现内漏问题；安装时要注意介质流向，虽然浮动球阀双向都能密封，但优先按照阀体上标注的流向安装，能延长阀座的使用寿命；手柄的操作空间需要预留足够的转动半径，避免安装后手柄被周边管路或设备挡住，无法完成90度全行程转动。

　　从结构建模的细节来看，所有配合部位的公差都按照机械设计手册的推荐值选取，阀体与阀盖的配合面采用止口定位，保证装配后两端法兰的同轴度，球体的圆度公差控制在0.02mm以内，保证与阀座的均匀贴合，螺栓连接部位的螺纹深度足够承受额定压力下的轴向推力，不会出现螺纹滑牙导致阀体解体的问题。整个结构没有采用特殊的非标零件，所有紧固件、密封件都是标准件，后期采购替换非常方便，适合批量生产应用在各类低压流体输送系统中。
