工业用常闭型液压钳盘制动装置结构

　　这款钳盘式液压制动结构，目前在重载工业传动、起重设备走行机构、大型输送线驱动辊组、矿山设备传动系统中应用十分广泛，区别于传统的鼓式制动结构，其采用双侧对称施压的摩擦夹紧原理，制动响应速度更快，散热条件更优，在频繁制动的工况下也能保持稳定的摩擦系数，不会因为热衰退导致制动力矩大幅波动。从结构布局来看，主体采用高强度铸铁作为基座基体，基座上预制了多组安装通孔，孔位按照标准工业安装接口做了等距排布，安装面的平面度公差控制在0.02mm以内，能够保证安装后制动钳体与制动盘的平行度要求，避免偏磨导致的摩擦片提前损耗。基座上方的双侧钳体采用对称式设计，每侧钳体内部集成了液压油腔、活塞复位弹簧、摩擦片固定槽，

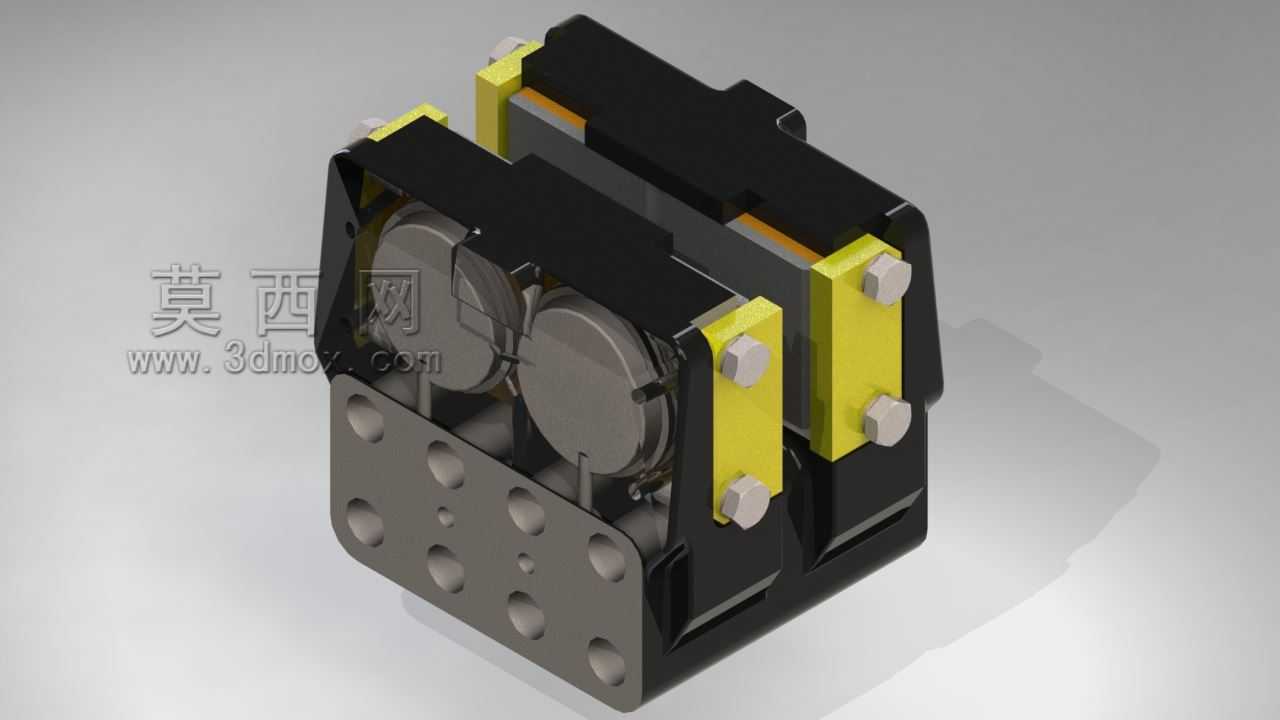

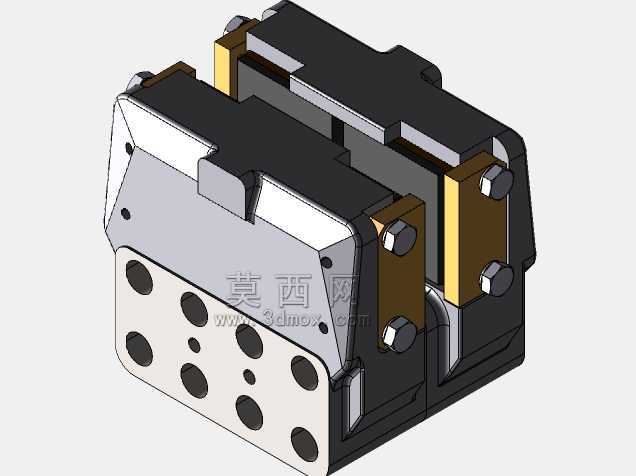

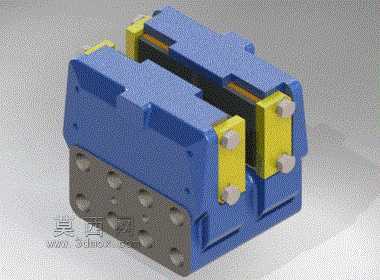

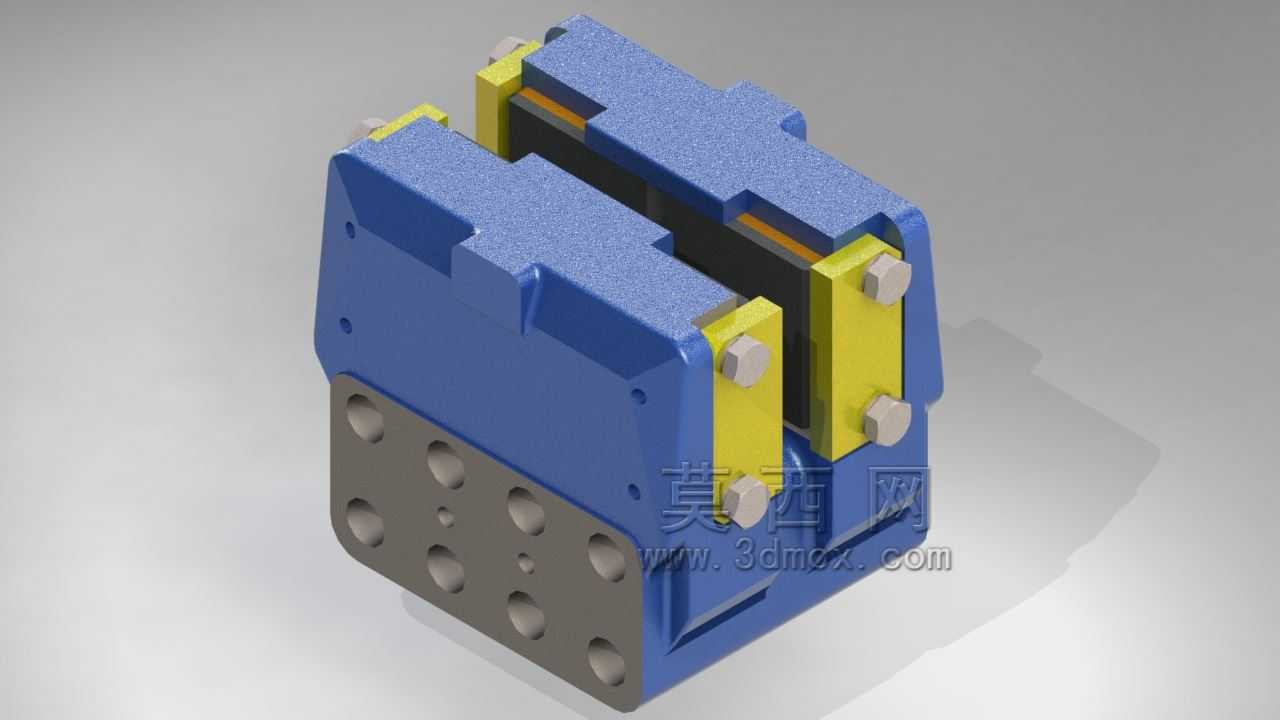

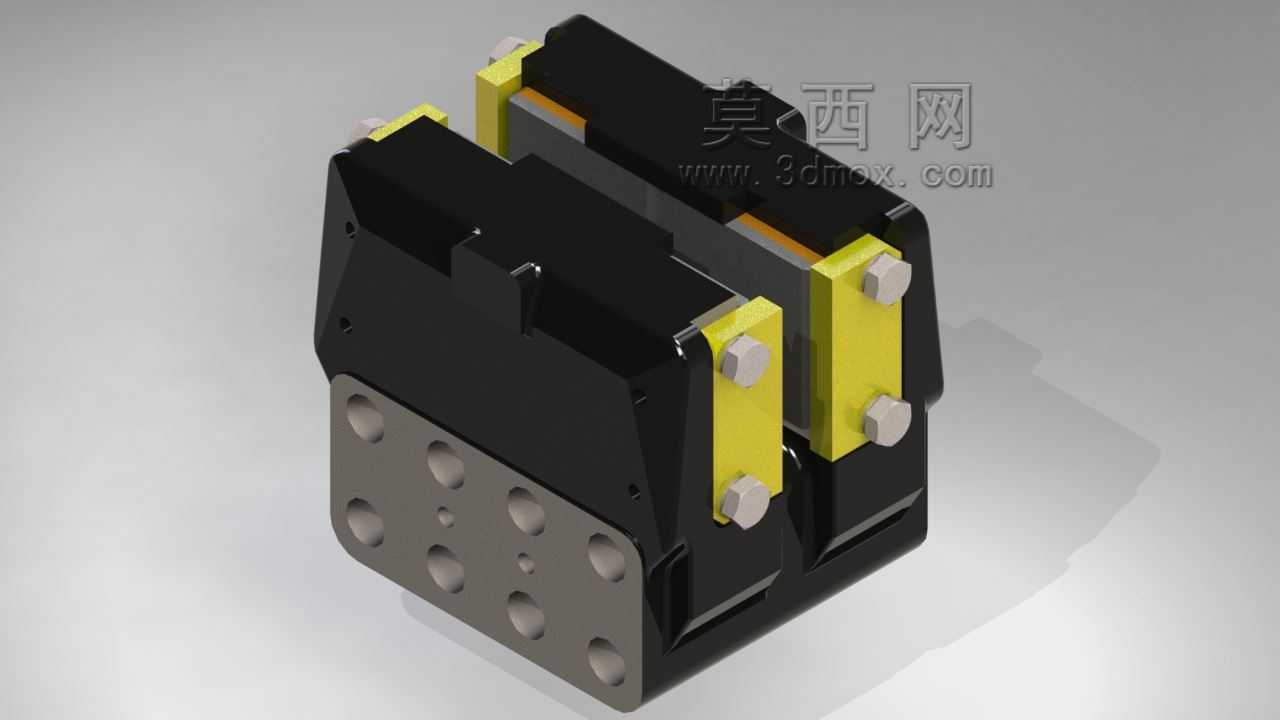

　　液压油腔的密封结构采用双唇口密封圈搭配防尘圈的组合设计，既可以承受16MPa的额定工作压力，也能阻挡工业现场的粉尘、金属碎屑进入油腔，延长密封件的更换周期。摩擦片的固定方式采用侧向插装式结构，通过端部的六角螺栓锁紧，不需要拆解整个钳体就可以完成摩擦片的更换作业，日常维护的操作空间预留充足，在设备现场用常规扳手就能完成维保操作。钳体外侧的黄色构件为摩擦片磨损指示与导向定位结构，其与钳体之间采用间隙配合，随着摩擦片的磨损，该构件会逐步向钳体内部回缩，现场巡检人员不需要拆解设备就能直观判断摩擦片的剩余厚度，及时安排更换，避免摩擦片磨完之后损伤制动盘基体。在设计思路上，这款制动结构采用常闭式设计，即液压系统卸压时，

　　内部的蝶形弹簧会推动活塞压紧摩擦片，保持制动状态，只有当液压系统通入额定压力的液压油时，活塞压缩弹簧复位，松开制动盘，这种设计可以在设备突发断电、液压管路失压的情况下自动触发制动，避免设备溜车、失控的安全风险，完全符合工业设备的安全设计规范。从安装边界来看，基座的安装孔组中心距与主流的工业制动盘安装接口匹配，钳体的开口宽度适配12mm-20mm厚度的制动盘，安装时需要保证制动盘处于钳体开口的中心位置，两侧摩擦片与制动盘的初始间隙控制在0.3mm-0.5mm之间，间隙过小会导致摩擦片拖磨，增加不必要的功率损耗，间隙过大则会延长制动响应时间，影响制动效果。油路接口采用标准的内螺纹液压接口，布置在钳体的侧上方，

　　管路连接后不会与周边的运动部件产生干涉，同时预留了排气螺钉位置，初次充油时可以方便地排出油腔内的空气，避免气阻导致的制动力不足问题。在实际选型应用中，这款制动结构可以根据设备所需的制动力矩，匹配不同数量的活塞组，也可以通过调整液压系统的工作压力来线性调节制动力矩大小，既可以用于工作制动，也可以配合液压锁实现驻车制动功能，在港口起重设备、冶金生产线辊道、大型绞车驱动机构上都有成熟的应用案例。其结构的模块化设计程度较高，钳体、活塞、密封件、摩擦片都采用通用化尺寸，不同规格的同系列制动器之间的零部件互换性较强，可以有效降低设备的备件储备成本。在三维建模过程中，所有配合面的公差、安装孔的位置度、运动部件的行程都按照实际工程参数做了还原，活塞的运动行程预留了足够的摩擦片磨损补偿量，当摩擦片磨损到极限位置时，活塞的行程依然可以保证足够的压紧力，不会出现制动失效的问题。整体结构没有多余的冗余设计，所有外部构件都做了倒角处理，避免安装维保过程中尖锐边角划伤操作人员，外露的螺栓都采用标准内六角或外六角结构，不需要特殊工具就能完成拆装作业。
