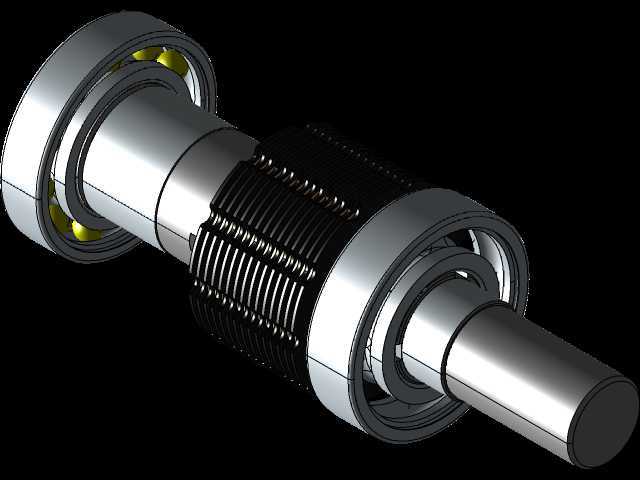

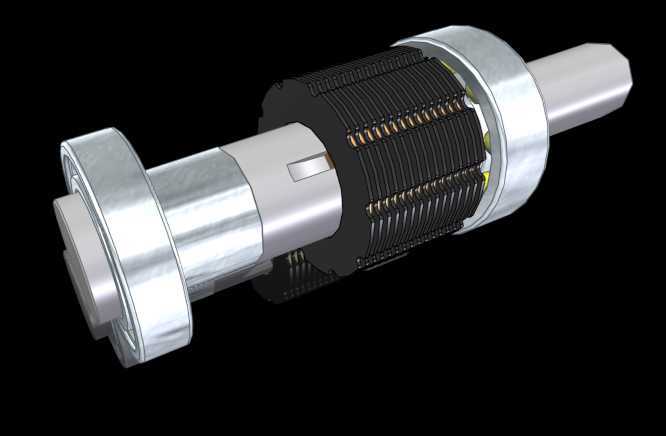

湿式多盘式制动装置结构设计

　　在工程车辆、重型工程机械以及需要频繁启停、大扭矩传递的传动系统中，制动部件的可靠性直接决定整机的作业安全与使用寿命，湿式多盘制动器正是针对这类重载、高负荷工况开发的制动结构，相比传统干式制动结构，其依靠封闭油腔的润滑冷却环境，能在持续制动过程中快速带走摩擦产生的热量，避免摩擦片过热烧蚀、制动效能衰减的问题，尤其适配矿山井下设备、重型装载机、大型农机这类作业环境粉尘多、制动频次高、制动扭矩需求大的场景。从结构组成来看，该制动装置采用多组交替叠装的动摩擦片与静摩擦片作为核心制动执行元件，动摩擦片通过外花键与旋转的传动轮毂连接，随传动轴同步转动，静摩擦片通过内花键与固定的制动器壳体连接，始终保持周向固定，当制动压力油进入控制油腔时，

　　活塞在油压作用下轴向移动，将叠装的多组摩擦片压紧，依靠摩擦片接触面之间的摩擦力矩实现旋转轴的制动锁止，当油压卸除后，复位弹簧推动活塞回位，摩擦片之间恢复设计间隙，旋转轴即可恢复正常转动。设计过程中首先需要匹配整机的制动扭矩需求，通过计算单组摩擦片的接触面积、摩擦系数、压紧力，确定所需的摩擦片总数量，避免片数过多导致制动器轴向尺寸过大，或是片数不足导致制动扭矩不够、摩擦片比压过高加剧磨损；摩擦片的沟槽设计也经过针对性优化，表面的油槽既能保证冷却润滑油在摩擦片之间顺畅流动，带走制动产生的热量，也能在制动结合时快速排出摩擦面之间的油膜，缩短制动响应时间，避免油膜导致的制动打滑。安装边界方面，该制动器采用同轴嵌套式结构，

　　中心设置贯穿的轴孔用于穿装传动轴，壳体端部分布有均匀布置的安装螺栓孔，可直接固定在设备的传动箱壳体或是驱动桥端面上，轴向尺寸经过紧凑化设计，不会过度占用传动系统的轴向布置空间，径向轮廓适配常规驱动桥的轮毂安装空间，不需要对原有设备的桥体结构做大幅改动即可完成适配。结构细节上，活塞部位设置有多重密封结构，既防止制动油腔的压力油泄漏进入摩擦片腔影响制动效能，也避免摩擦片腔的冷却润滑油混入压力油腔，复位弹簧采用周向均匀布置的小刚度圆柱弹簧，保证活塞回位时各位置受力均匀，避免偏磨导致摩擦片局部接触、制动跑偏的问题。实际应用中，这类湿式多盘制动器因为全封闭的结构，能完全阻挡外界的粉尘、泥沙、水汽进入摩擦副区域，相比外露的干式鼓式、盘式制动器，

　　在泥泞、多尘、高湿的恶劣作业环境下，摩擦片的使用寿命能提升数倍，同时因为油液的持续冷却，长时间连续制动也不会出现热衰退，在下长坡、频繁点刹的作业场景下能保持稳定的制动效能，不会因为温度过高出现制动失灵的风险。设计建模时需要重点关注各摩擦片的轴向间隙匹配，活塞的行程要保证在摩擦片达到磨损极限时仍能提供足够的压紧力，同时也要控制活塞的空行程长度，避免制动响应滞后；花键连接部位需要预留足够的配合长度，保证大扭矩传递时的接触强度，避免花键齿面压溃变形；冷却油道的布置要保证油液能流经所有摩擦片的接触面，避免局部区域油液流动不畅出现热点，导致摩擦片翘曲变形。
