梁结构剪力弯矩分布可视化仿真模型

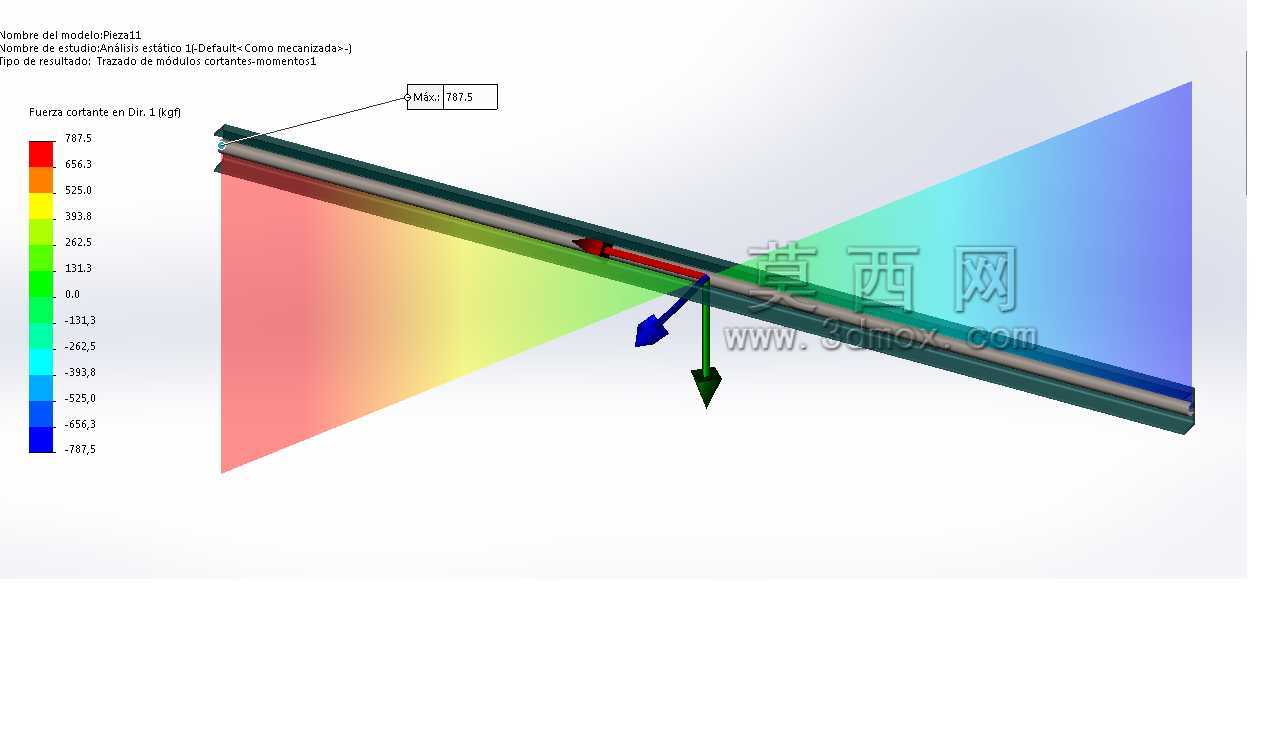

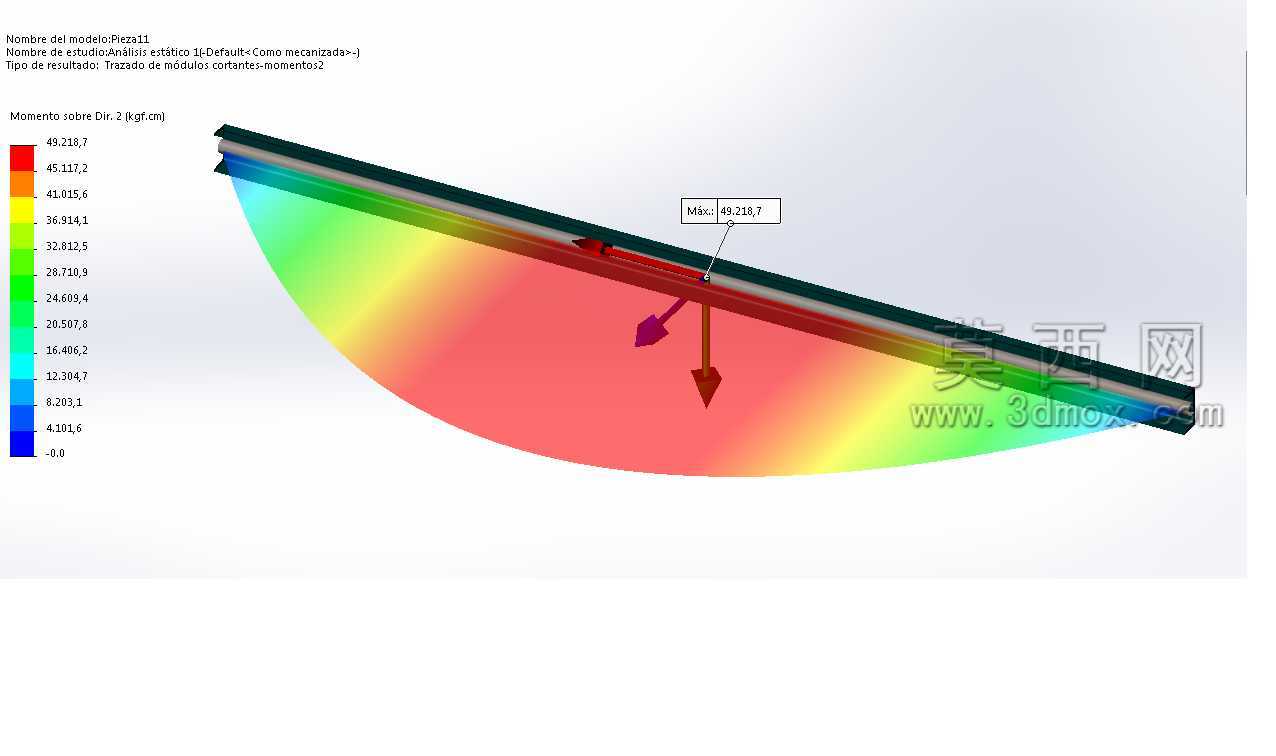

　　在结构力学分析与机械承载构件设计环节，梁类构件的内力分布规律是校核结构强度、预判失效风险的核心依据，这类可视化仿真模型可直接应用于工程机械承重梁、设备机架横梁、输送线支撑梁等场景的前期设计验证环节，替代部分物理样机的应力测试流程，缩短结构迭代的验证周期。从实际工程用途来看，该模型直观呈现了简支梁受载后不同截面位置的剪力与弯矩数值变化，通过色彩梯度映射的云图形式，将抽象的内力数值转化为可直接观测的可视化结果，设计人员无需逐段手动计算截面内力，即可快速定位梁体上的最大剪力作用点、最大弯矩作用截面，为后续的截面尺寸优化、加强筋布置位置确定提供直接的数据参考。模型的设计逻辑完全贴合材料力学中梁的弯曲内力分析理论，

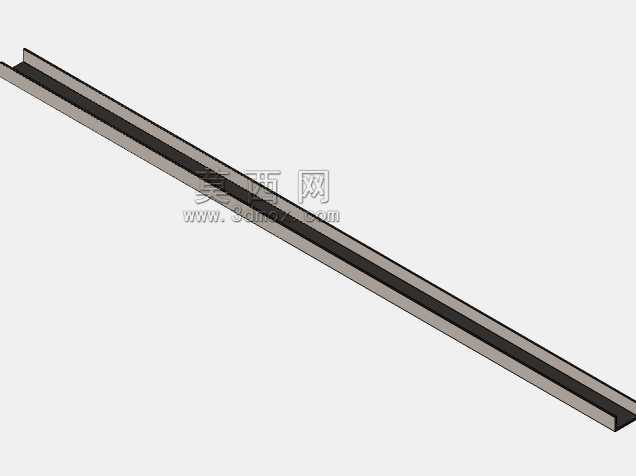

　　首先确定梁的约束边界与载荷作用形式，按照截面法逐段推导剪力方程与弯矩方程，再将离散的计算点通过连续色彩映射形成渐变云图，云图的色阶对应内力数值的大小区间，红色区域代表内力峰值区间，绿色区域代表内力较低区间，过渡色带清晰展现内力沿梁轴线方向的连续变化趋势，避免了传统内力图仅能展示二维折线、无法直观对应梁体空间位置的缺陷。从结构呈现形式来看，模型完整还原了梁的实体外形，载荷作用点位置设置了明确的受力方向标识，对应位置标注了关键截面的内力数值，可清晰观察到剪力沿梁长的突变规律、弯矩沿梁长的渐变规律，完全符合均布载荷或集中载荷作用下梁体内力的分布特征。在实际设计工作中，这类模型可作为结构设计的辅助验证工具，当设计人员完成梁的初步结构选型后，

　　可对照该可视化模型的内力分布规律，校核自身设计的梁体在对应载荷下的危险截面位置，确认危险截面的抗弯、抗剪截面系数是否满足许用应力要求，避免因内力计算偏差导致的梁体变形过大、断裂失效等问题。针对不同安装场景的梁结构，设计人员可参考该模型的分析逻辑，调整约束条件与载荷参数，快速生成对应工况下的内力分布结果，无需从零开始搭建有限元分析的前处理流程，尤其适合非标设备设计中频繁出现的横梁承载校核场景，能够有效降低结构设计阶段的力学计算工作量。模型中呈现的云图分布逻辑，也可作为力学教学环节的演示载体，帮助初学者快速理解剪力、弯矩沿梁长的变化规律，建立内力分布与梁体结构位置的对应认知，避免纯公式计算带来的抽象理解障碍。从安装边界适配角度来看，

　　该模型对应的梁结构分析逻辑可适配不同截面形式的梁体，无论是矩形截面梁、工字钢截面梁还是槽钢截面梁，其内力分布规律与模型呈现的趋势完全一致，设计人员只需根据实际选用的梁截面参数，代入对应截面的惯性矩、抗弯截面系数等参数，即可结合模型给出的内力峰值完成强度校核，无需额外调整模型的核心分析逻辑。在设备机架设计场景中，横梁往往承受设备自身重量、工件载荷、运行振动载荷的复合作用，通过该模型的可视化呈现，设计人员可快速判断载荷布置位置是否合理，是否需要调整支撑点间距来降低最大弯矩数值，或是在高内力区间更换更高强度的材料、增加局部加强结构，在保证结构强度的前提下尽可能控制梁体的重量，避免过度设计带来的材料成本浪费。值得注意的是，模型呈现的内力分布是基于理想约束条件下的计算结果，在实际工程应用中，还需要结合支撑点的实际刚度、载荷的动态波动系数对计算结果进行修正，该模型提供的是基础工况下的内力分布基准，可作为后续复杂工况分析的基础参照框架，帮助设计人员快速建立梁体内力分布的整体认知，减少前期分析的方向性偏差。
