博尔沃利什通曲柄式机械传动结构

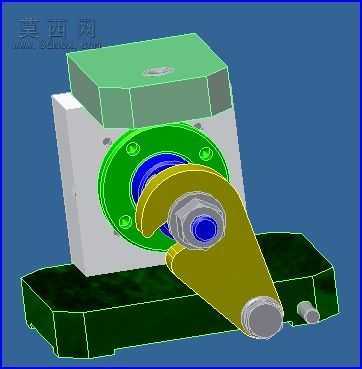

　　该结构属于机械传动系统中的执行类组件，核心应用场景覆盖轻工自动化生产线的间歇送进工位、小型专用机床的进给驱动单元，以及部分检测设备的往复动作执行端，在需要将旋转运动转化为定角度摆臂动作的工况下，能够稳定传递额定扭矩，避免连杆机构常见的死点卡顿问题。从实际使用维度看，这套结构的核心功能是承接驱动端的连续旋转输入，通过偏心曲柄与摆臂的配合，输出固定行程的往复摆动动作，摆臂末端可配套安装夹具、拨叉或者压头，完成工件移位、工位切换、轻载压装这类重复性作业动作。设计过程中优先考虑了安装基准的统一性，底部的安装基座采用整块式支撑结构，底面加工有统一的定位基准面，可直接固定在设备的安装平台上，不需要额外加工过渡连接垫板，

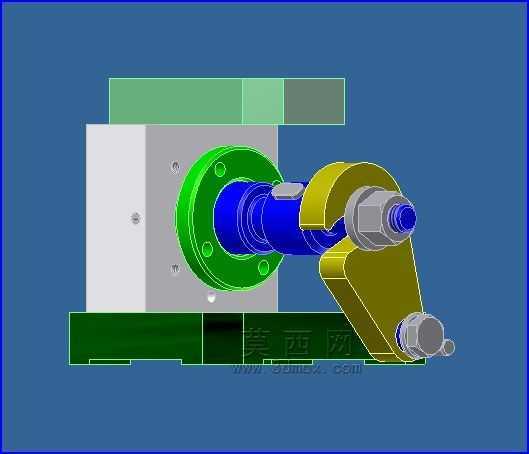

　　基座上的安装孔位按照通用工装的孔距标准设置，能够适配多数常规自动化设备的安装台面尺寸。支撑立板与基座采用垂直定位设计，立板上的轴承安装孔与底面基准的垂直度公差控制在0.02mm以内，保证传动轴转动时不会出现偏磨，延长支撑轴承的使用寿命。前端的法兰连接盘用于固定驱动端的输入轴，法兰盘上的连接孔采用对称分布设计，可适配不同输出轴径的驱动源连接，不需要重新加工连接法兰。曲柄部分采用偏心距固定的结构设计，偏心距尺寸经过动作行程校核，摆臂的摆动角度刚好覆盖常规工位切换所需的行程范围，不会出现过冲或者行程不足的问题；曲柄与摆臂的连接位置设置有耐磨衬套，长期往复运动时可通过更换衬套快速恢复配合精度，不需要整体更换曲柄或者摆臂部件，

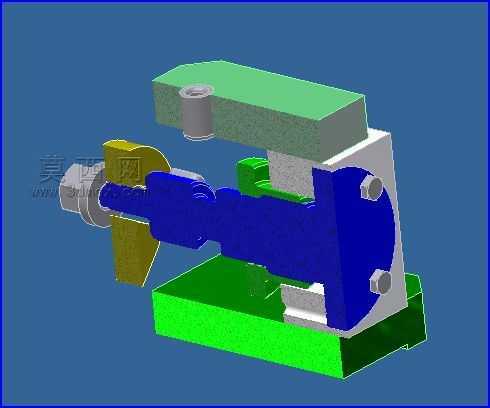

　　降低后期维护成本。摆臂的末端设置有标准的圆柱连接轴，可直接配套安装标准的执行附件，连接轴的直径按照通用执行件的安装尺寸设计，减少用户二次加工的工作量。顶部的方形端盖用于封闭支撑立板内部的轴承腔，端盖上设置有注油孔，可定期加注润滑脂，对内部的轴承和传动轴进行润滑维护，不需要拆解整体结构即可完成日常保养。从安装边界来看，整体结构的横向占用空间适配小型设备的安装工位，纵向高度不会遮挡周边的检测传感器或者管线布局，结构的重心落在底部基座的中心范围内，高速往复动作时不会出现明显的振动，不需要额外增加配重块。设计时还考虑了部件的加工工艺性，所有外露的结构件都采用常规的铣削、车削加工即可完成，不需要特殊的定制刀具或者五轴加工设备，

　　普通的机加工车间就能够完成备件的加工制作，适合小批量设备配套使用。结构的各连接部位都设置有可靠的防松结构，螺栓连接位置都配套有防松垫圈，长期往复运动下不会出现连接螺栓松动的问题，运行稳定性能够满足工业现场三班倒的连续作业需求。
