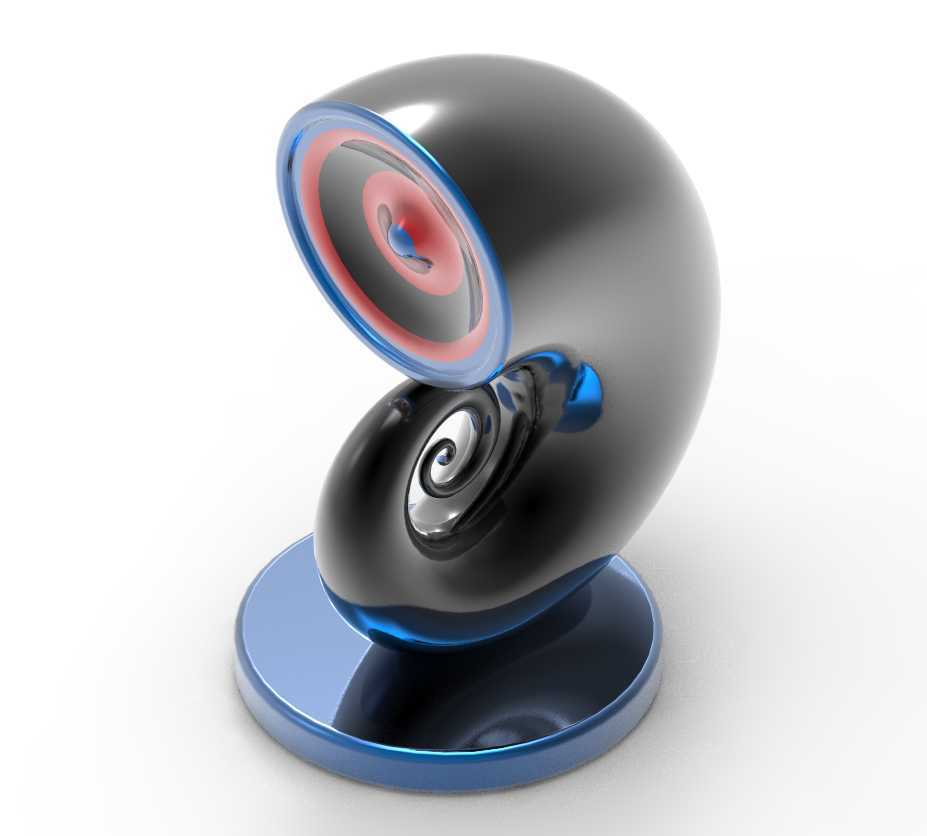

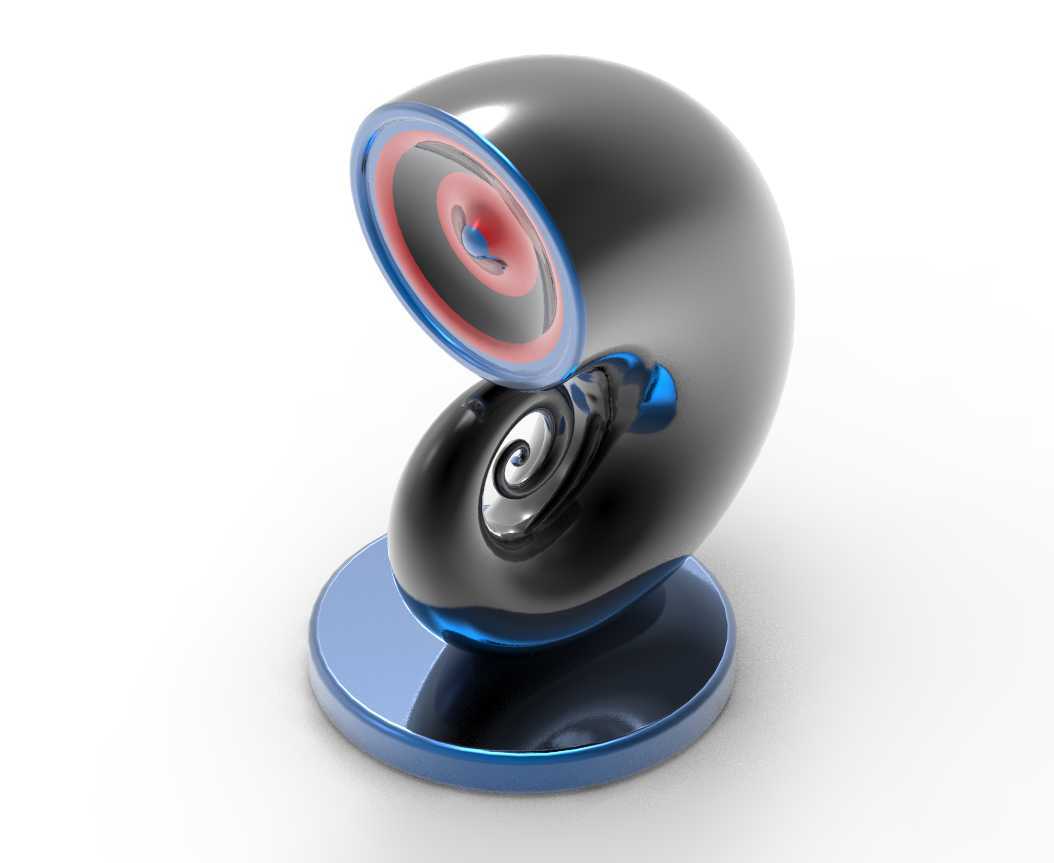

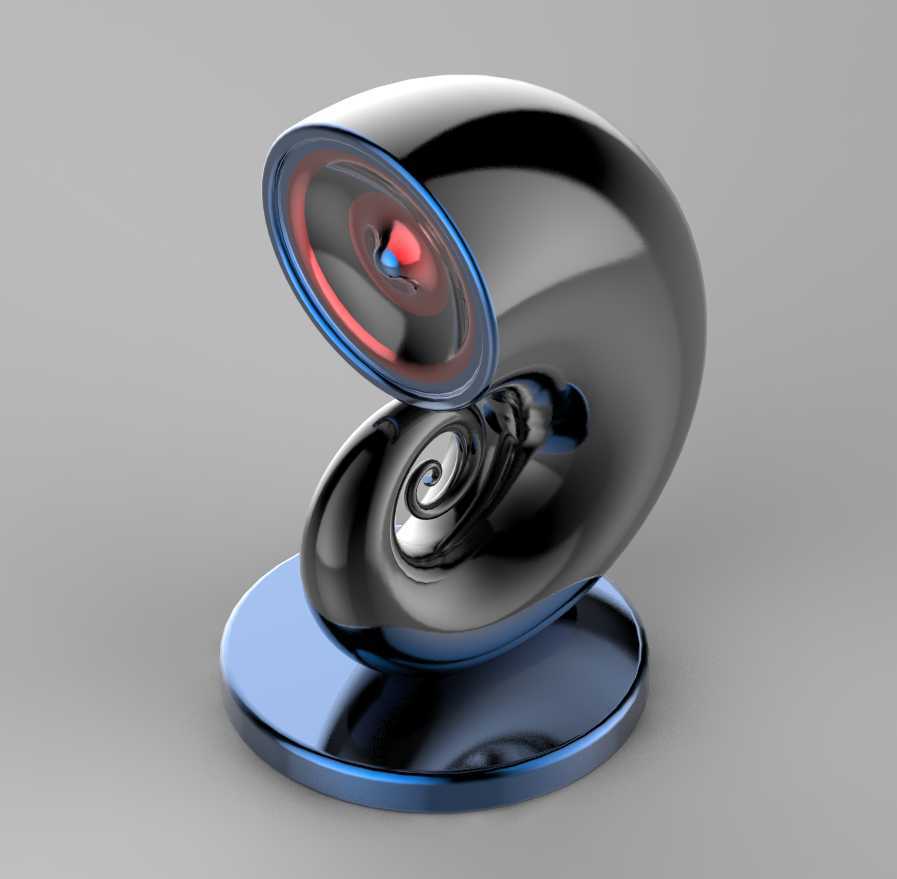

创意蜗牛造型超低音扬声器结构设计

　　这款仿生蜗牛造型的超低音扬声器，最初的设计切入点是桌面近场声学场景的使用痛点——常规方正或圆柱造型的低音炮，要么占用桌面横向空间过多，要么垂直堆叠时容易遮挡显示器下方视线，同时常规倒相式结构在小容积腔体内容易出现低频驻波，影响近场聆听的低频质感。设计团队在前期方案迭代时，没有直接沿用传统音箱的对称腔体思路，而是参考鹦鹉螺声学导管的渐变阻尼结构，将整个声腔做成连续的螺旋曲面形态，让低频声波在螺旋腔体内沿着曲面逐步传导衰减，减少腔体内壁的声反射干扰，不需要额外铺设大量吸音棉就能降低驻波影响，同时这种连续曲面的结构刚性比拼接式方正腔体更高，大音量下腔壁的谐振畸变更小。

　　从安装边界来看，这款扬声器采用圆形一体化底座设计，底座直径控制在140mm左右，整体垂直高度210mm，横向最大外廓尺寸160mm，放置在常规27寸显示器下方的桌面区域时，不会遮挡屏幕下沿的显示内容，底座底部预留了3个均匀分布的M4螺纹安装孔，既可以直接放置在桌面通过自带的硅胶防滑脚垫固定，也可以通过配套的L型支架吊装在桌面下方或者显示器支架的拓展臂上，适配不同的桌面布局需求。底座内部预留了走线槽，音频线和电源线可以从底座侧面的出线口引出，也可以从底座中心的穿线孔向下穿出，适配桌面开孔走线的安装场景，避免线材杂乱堆积在桌面。

　　功能特性层面，这款超低音单元采用了长冲程低音驱动设计，螺旋腔体的出口位置做了30度的仰角处理，出声方向朝向使用者的胸部位置，符合近场聆听时的声学传播路径，不需要额外调整音箱角度就能获得更好的低频直达声效果。腔体的螺旋曲面壁厚从出声口位置的3mm逐步过渡到底座连接位置的5mm，不同位置的壁厚差异是结合模态仿真结果调整的，既可以控制整体重量，又能避免特定频率下的腔壁共振。在结构装配上，整个腔体分为上下两个曲面壳体，通过止口定位加超声波焊接的方式固定，底座和腔体之间采用卡扣加三颗隐藏式螺丝连接，既保证了装配后的密封性，又不会在外观面露出螺丝孔影响整体造型的流畅感。

　　实际应用场景中，这款扬声器既可以作为桌面2.1声道系统的独立超低音单元，搭配小型卫星箱组成近场影音系统，也可以单独作为便携蓝牙音箱的低音增强模块，放在书桌、床头柜等小空间场景使用。设计过程中针对曲面造型的建模难点，没有采用简单的放样曲面拼接，而是通过曲率连续的螺旋线作为引导线，逐段调整截面的椭圆度，保证整个外表面的G2连续，不管是后期做注塑模具的分型面处理，还是做表面高光喷涂的工艺处理，都不会出现曲面棱线或者光影不顺的问题。在出声口的位置，设计了一圈内嵌的金属装饰网罩，网罩采用蚀刻工艺加工，网孔孔径1.2mm，既可以阻挡灰尘进入腔体内部，又不会对低频声波的传播造成明显的声阻，网罩和腔体之间采用过盈配合加微量胶粘固定，装配后和曲面外壳齐平，没有突出的台阶，避免日常使用时积灰难以清理。

　　考虑到日常使用的耐用性，整个外壳的受力薄弱位置，也就是腔体和底座连接的颈部区域，做了局部的壁厚加强，内部增加了三条辐射状的加强筋，连接腔体底部和底座安装面，即使不小心碰倒扬声器，颈部位置也不容易出现断裂问题。底座内部预留了功放板和电源模块的安装位，安装柱的位置做了减震胶垫的安装槽，功放板通过减震胶垫固定在底座上，避免大音量下的振动传递到电路板上，导致元器件虚焊或者接线松脱。螺旋腔体的末端位置设计了可拆卸的密封端盖，端盖上预留了调音棉的更换窗口，用户可以根据自己的听感偏好，更换不同密度的调音棉来调整低频的量感和下潜深度，不需要拆开整个腔体就能完成调音调整。
