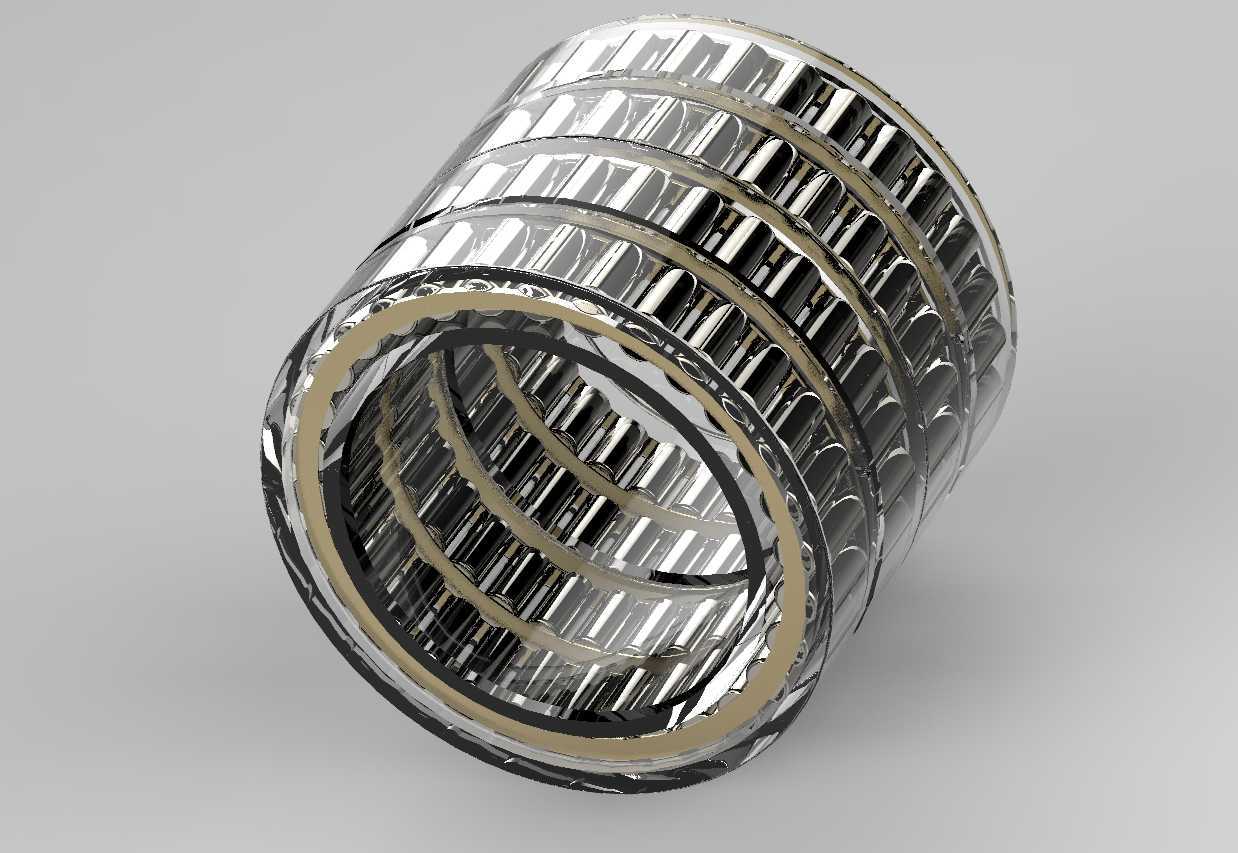

SKF四列圆柱滚子轴承BC4B322777HB1结构

　　在冶金轧机、重型矿山起重设备、大型工程机械的重载传动工位中，径向载荷的承载能力往往是决定核心旋转部件使用寿命的关键指标，这类工况下常规的单列、双列滚子轴承很难同时满足大载荷、高转速、长周期运行的多重要求，四列圆柱滚子轴承的结构设计正是为了匹配这类极端重载的应用场景。这款SKF出品的BC4B322777HB1型四列圆柱滚子轴承，采用四组并排布置的圆柱滚子作为滚动体，相比同内径尺寸的双列圆柱滚子轴承，径向额定动载荷可以提升近一倍，能够在轧钢机工作辊、重型减速机高速轴、大型卷扬机卷筒轴这类承受连续冲击径向载荷的部位稳定工作，有效分散滚动体与滚道之间的接触应力，避免局部应力集中导致的滚道点蚀、滚子碎裂等早期失效问题。从结构设计逻辑来看，

　　该轴承采用内圈无挡边、外圈带双挡边的分体式结构，四列滚子分别由独立的保持架进行分隔引导，保持架采用高强度铜合金实体加工而成，能够在高速旋转时为滚子提供稳定的导向，同时预留充足的润滑脂存储空间，保证滚子与滚道接触表面能够形成连续的油膜，降低摩擦温升。安装时内圈可以与轴单独完成热装作业，再与带滚子组件的外圈进行合装，大幅降低大型轴承在重型设备上的装配难度，同时也方便后期设备维护时的拆卸检查，无需将整个轴承座完全拆解即可完成磨损量检测。在尺寸与安装边界的设计上，该轴承的内径、外径与宽度尺寸严格匹配对应规格的安装座孔与轴颈配合公差，内圈与轴采用过盈配合以传递大扭矩，外圈与轴承座孔采用过渡配合，允许工作过程中因热膨胀产生的微小轴向位移，

　　避免轴承出现附加轴向载荷。四列滚子的排布经过精准的载荷分配计算，每一列滚子的接触角偏差控制在极小范围内，保证轴承在承受最大径向载荷时，四列滚子能够均匀分担载荷，不会出现单列滚子过载的情况。滚道表面采用超精研加工工艺，表面粗糙度达到镜面级水平，能够有效降低滚动摩擦系数，同时提升滚道的接触疲劳强度，即使在存在少量冲击载荷的工况下，也能保持稳定的运行精度。在实际设备运行过程中，这类四列圆柱滚子轴承通常需要配合配套的密封组件与润滑系统使用，轴承侧面预留的润滑通道可以直接对接设备的集中润滑系统，定时定量补充润滑脂，将运行过程中产生的磨屑随旧脂排出轴承腔体，避免磨屑进入滚道接触区造成磨粒磨损。针对轧机这类存在频繁正反转、载荷波动大的工况，

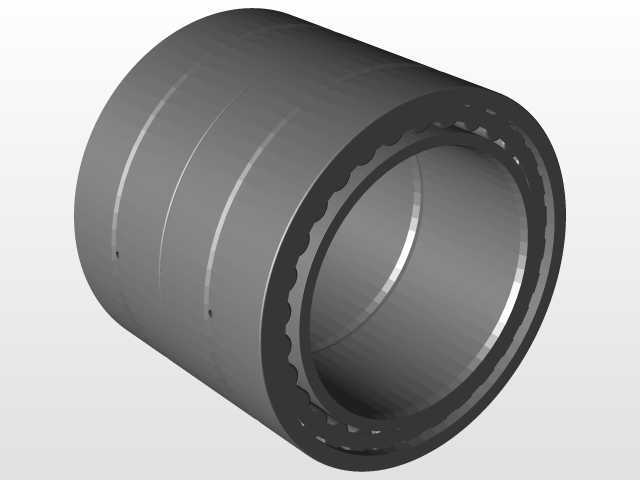

　　该轴承的滚子端面与挡边之间设计有合理的间隙，同时挡边表面经过特殊的抛光处理，能够在瞬时轴向窜动时承受一定的轴向引导力，不会出现滚子端面与挡边的剧烈摩擦烧蚀。从三维建模的角度来看，还原该轴承结构时需要重点关注四列滚子的等距排布精度、保持架的兜孔间隙、内外圈滚道的同轴度要求，这些细节直接决定了模型在后续做装配干涉检查、有限元载荷仿真时的结果准确性，尤其是滚子与滚道之间的接触间隙设置，需要完全匹配实际产品的游隙标准，才能保证仿真结果能够真实反映轴承的实际承载状态。很多重型设备的设计选型阶段，都会通过这类精准的三维模型进行预装模拟，提前核对轴承座、轴肩、密封件的安装位置是否存在干涉，避免实际加工装配时出现尺寸不匹配的问题，同时也可以通过模型的剖面结构直观展示轴承的内部滚子排布，帮助设备维护人员快速理解轴承的装配逻辑，制定合理的拆装工艺。
