U型双车配套自行车弧形防尘罩结构设计

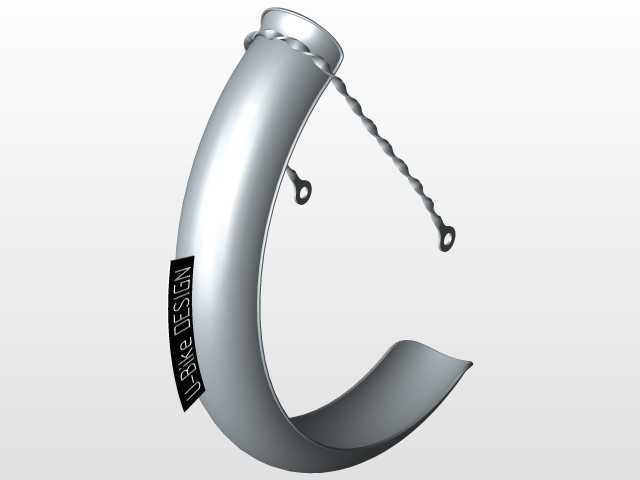

　　日常通勤、校园短途出行、共享单车站点运维场景中，双车并排停放时的轮组泥水防护一直是容易被忽略的细节，传统单车轮组挡泥结构仅能覆盖单辆车的轮组上半弧面，相邻车辆停放间距过近时，轮组转动带起的泥水、路面扬尘很容易溅到相邻车辆的车架、车座甚至骑行者的裤腿位置，尤其是雨后路面湿滑、冬季路面融雪剂残留的场景下，这类交叉污染的问题更为突出。这款U型防尘罩的结构设计，核心就是针对双车并排停放、并行骑行的场景做适配，整体采用大弧度U型曲面作为主体防护面，曲面弧度匹配常规26寸、27.5寸城市自行车的轮组外轮廓，罩体边缘做了内卷收边处理，既可以避免锐边划伤骑行者衣物、剐蹭车架漆面，也能提升罩体整体的结构刚度，减少长期使用过程中的形变概率。

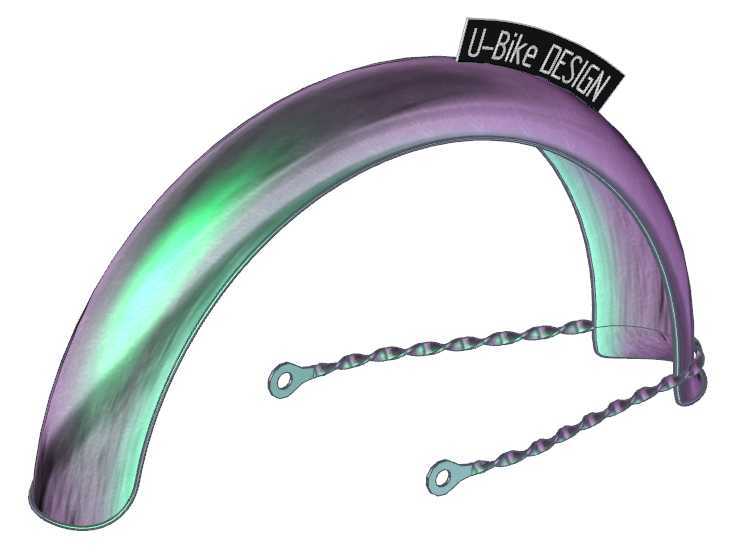

　　从安装边界来看，这款防尘罩的固定端采用扭纹结构的金属支杆，支杆末端做了扁平开孔的安装耳，安装时不需要额外定制专用连接座，直接适配常规自行车车架后叉、前叉的预留安装孔位，支杆的扭纹结构一方面可以提升支杆自身的抗扭强度，应对路面颠簸带来的振动载荷，另一方面也能在安装时小幅度调整支杆的弯折角度，适配不同轮径、不同车架安装孔位高度的车型，不需要额外裁切调整。罩体的曲面宽度做了针对性加宽，单组罩体可以同时覆盖相邻并排停放的两辆车的相邻轮组侧方区域，当车辆在站点密集停放时，相邻车轮转动带起的泥水会被U型罩体的曲面完全格挡，不会溅到相邻车辆的部件上。不同于传统塑料挡泥板的直角拼接结构，这款U型罩体采用一体化曲面成型思路，整个防护面没有拼接缝隙，

　　泥水落在罩体表面后会顺着曲面弧度自然滑落，不会在拼接缝隙处积存泥垢，日常清洁只需要直接擦拭表面即可，维护难度很低。在结构强度设计上，罩体的曲面弧度做了变曲率优化，靠近安装支杆的位置曲率更小、结构厚度略厚，承担主要的载荷传递，远离安装端的弧顶位置曲率更大，在保证防护覆盖范围的同时减少材料用量，降低整体配件重量，不会给骑行带来额外的负重负担。支杆与罩体的连接位置做了嵌入式的连接座，支杆末端嵌入罩体内部的加强筋位，避免长期振动下连接位置出现断裂、松动的问题，连接座周围做了放射状的加强筋，分散路面颠簸带来的冲击载荷，即使经过减速带、坑洼路面时，罩体也不会出现明显的晃动异响。从实际使用场景来看，这款结构不仅适用于私人自行车的配套改装，

　　也适配共享单车站点的批量配套，站点内车辆密集停放时，每两辆车之间配套一组该款防尘罩，就能大幅降低雨后车辆被相邻车轮溅污的概率，减少运维人员的车辆清洁工作量。针对并行骑行的场景，比如双人自行车、亲子并排骑行的场景，这款U型罩体也能避免前方车轮带起的泥水溅到后方同行者的身上，提升雨天骑行的体验。设计过程中也充分考虑了不同车型的适配性，支杆的长度预留了足够的调整余量，安装时可以根据轮组与车架的间隙调整支杆的伸出长度，保证罩体与轮组之间保留足够的安全间隙，不会出现轮组转动剐蹭罩体的问题，罩体的表面做了光滑的曲面过渡，没有突出的棱角结构，即使骑行过程中发生轻微剐蹭，也不会对骑行者造成额外的伤害。不同于传统挡泥板仅考虑单辆车的防护需求，这款U型结构的核心设计思路就是从双车相邻的使用场景出发，把两个相邻轮组的防护需求整合到同一个罩体结构上，既减少了配件的总数量，也提升了密集停放场景下的防护效率，结构上没有多余的复杂构件，生产加工的难度低，安装操作不需要专用工具，普通用户借助常规的扳手、螺丝就能完成安装固定，后期更换维护的成本也很低。
