DGTX-02服装石材加工专用设备结构设计

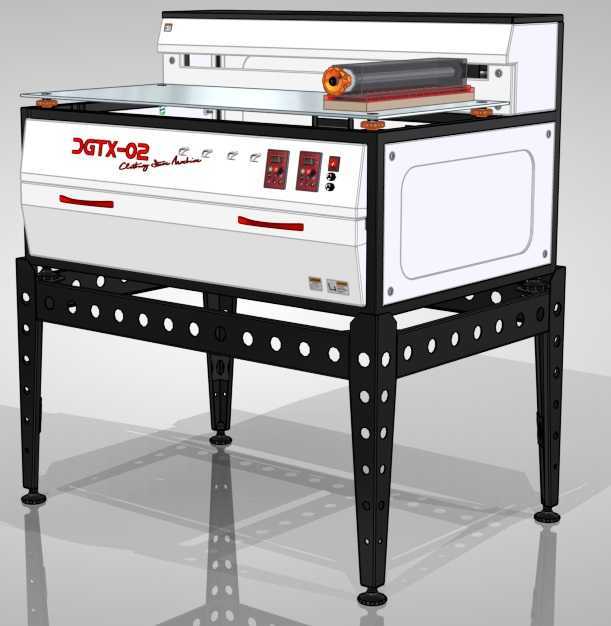

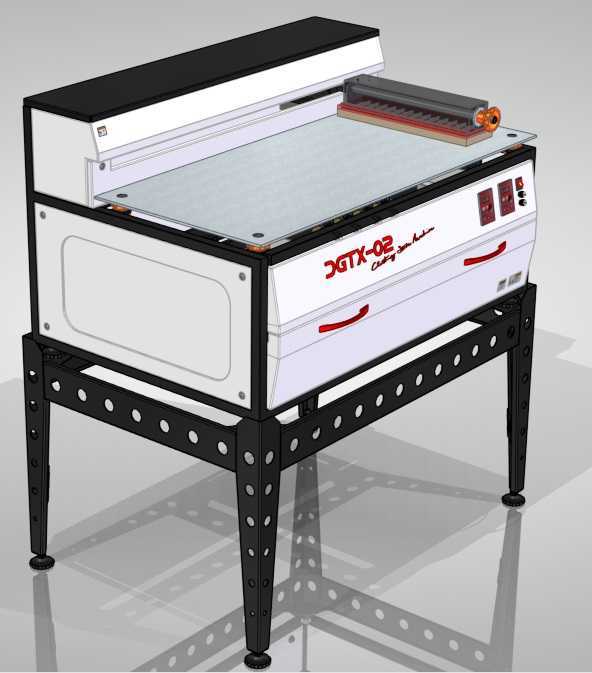

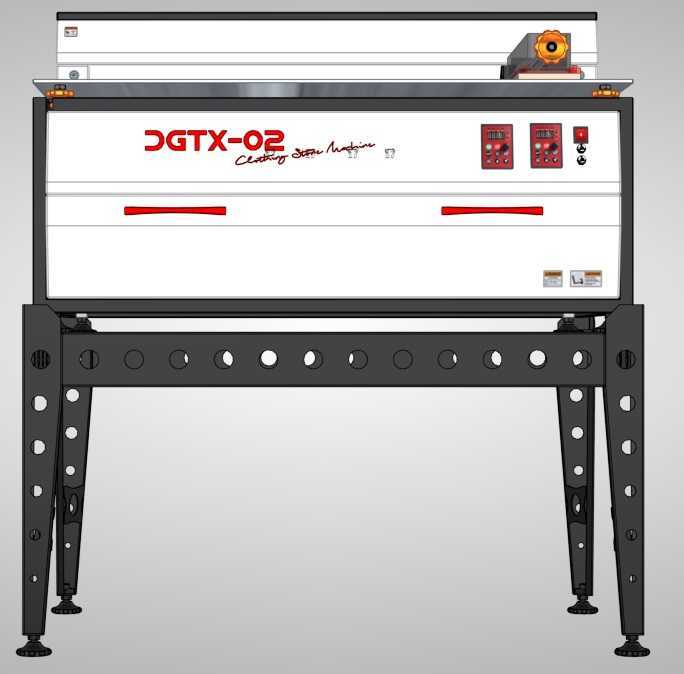

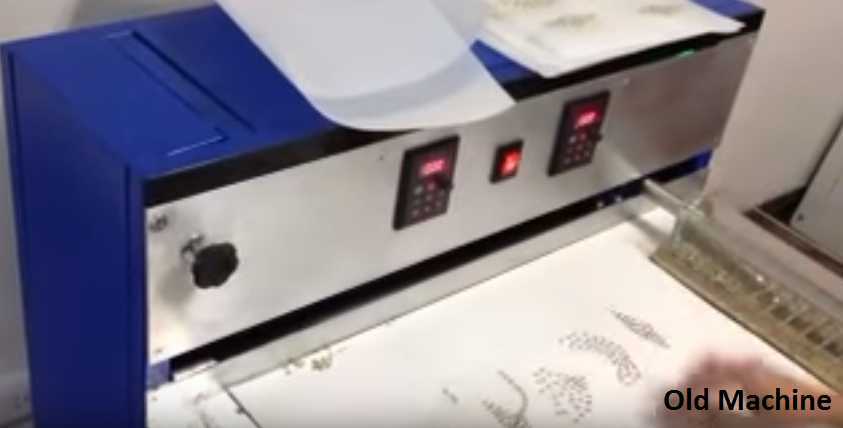

　　该设备针对服装面料表面石材纹理转印、石材薄片裁切复合类加工场景设计，可适配中小型加工车间的小批量定制生产需求，兼顾服装辅料加工与装饰石材薄料处理的双重作业要求，无需额外更换核心作业模块即可完成两类材质的平面对位加工。设备采用立式支腿支撑结构，四条带调节脚杯的支撑腿预留了多组等距安装孔位，可根据操作人员身高、上下游接驳设备的台面高度调整整机作业面高度，支腿底部的防滑脚杯可抵消地面不平整带来的台面倾斜问题，保证加工平面的水平度误差控制在合理范围内。机身主体采用框架式钣金拼接结构，上部作业区设置可抽拉式进料托盘，托盘两侧加装内嵌式红色防滑拉手，抽拉行程经过限位设计，完全拉出时不会出现托盘倾翻问题，托盘表面做耐磨防滑处理，

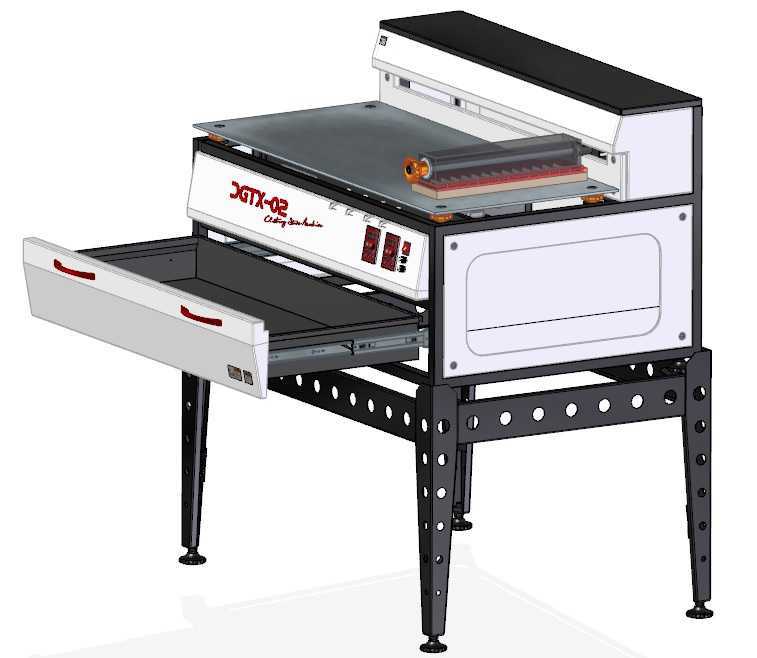

　　可承托待加工的面料或石材薄片，避免送料过程中物料移位。上部固定作业区集成了压合辊组件，辊体表面包覆柔性耐磨材质，加工时可均匀施压于物料表面，保证转印或压合过程中受力均匀，不会出现局部压力不足导致的加工缺陷。设备侧部设置操作控制区，集成了状态显示与调节控件，操作人员可站在设备正面完成所有参数调节与作业操作，无需绕行设备侧面，符合单人单机作业的操作动线设计。机身下部预留了抽屉式储物空间，可放置加工辅助工具、备用耗材等物品，充分利用设备下部的闲置空间，减少车间额外储物架的占用。设备的安装边界需预留左右各六十厘米的操作空间，正面预留八十厘米的操作人员站位与物料周转空间，后部预留二十厘米的散热与管线布设空间，

　　整机作业台面宽度适配常规幅宽的服装面料与常规尺寸的装饰石材薄片，无需额外定制加宽台面即可满足多数常规订单的加工需求。设计过程中针对机架的承重性能做了结构优化，支撑腿与上部框架的连接位置采用加厚角件加固，避免长期承压后出现框架变形问题，压合辊的安装座采用可调式设计，可根据加工物料的厚度调整辊体与作业台面的间隙，适配0.5毫米到5毫米厚度区间的不同物料加工。设备的外露钣金边缘全部做折边钝化处理，避免操作人员上下料过程中被锐边划伤，所有电气控件的安装位置都做了防误触设计，日常清洁维护时不会误碰操作按键引发设备误启动。从结构建模的角度来看，该设备的各个部件拆分逻辑清晰，钣金件、机加工件、标准件的分类明确，装配关系符合实际机械装配工艺，

　　支腿的孔位设计、框架的拼接方式都具备实际加工可行性，不存在无法落地生产的理想化结构，可直接作为同类加工设备的结构设计参考，也可用于设备改造时的结构适配参照，针对不同加工需求调整压合辊组件、托盘尺寸即可衍生出适配不同幅宽、不同加工压力的衍生型号。
