SKF调心滚柱轴承22208-EK结构建模

　　在冶金、矿山、造纸这类重载且轴系易出现挠曲变形的工况场景中，调心滚柱轴承始终是回转支撑环节的核心选型方向，本次建模的22208-EK型轴承，正是针对这类存在安装对中误差、运行中轴挠度偏大的传动场景设计的双列滚柱回转部件。从实际设备适配角度看，这类轴承常被用在减速机低速输出轴、带式输送机托辊主轴、破碎机偏心轴、造纸机烘缸轴端这类位置，既要承受径向重载，也要兼顾一定比例的双向轴向载荷，同时还要抵消轴系因安装偏差、负载变形带来的角度偏斜，避免滚动体出现边缘卡滞、局部应力集中的问题。

　　建模过程中首先要明确安装边界尺寸，该轴承内径为带锥度的锥孔结构，适配锥度1:12的紧定套安装，可通过调整紧定套的轴向推进量微调轴承径向游隙，这点在长轴系装配中尤为实用，无需严格控制轴肩的加工精度即可实现可靠锁紧；外径尺寸为80mm，宽度23mm，安装时外圈配合的轴承座孔需按照基轴制过渡配合加工，内圈与锥套的配合面要保证足够的接触面积，避免运行中出现蠕变打滑。从结构设计逻辑来看，双列对称布置的球面滚柱是核心承载单元，滚柱的母线为修正线接触形式，并非完全的直线轮廓，这种修形设计能让滚柱在滚道内接触时应力分布更均匀，即使内圈相对外圈出现0.5°到2°的角度偏斜，滚柱与滚道的接触区域也不会出现边缘应力陡增的情况，大幅提升重载工况下的疲劳寿命。

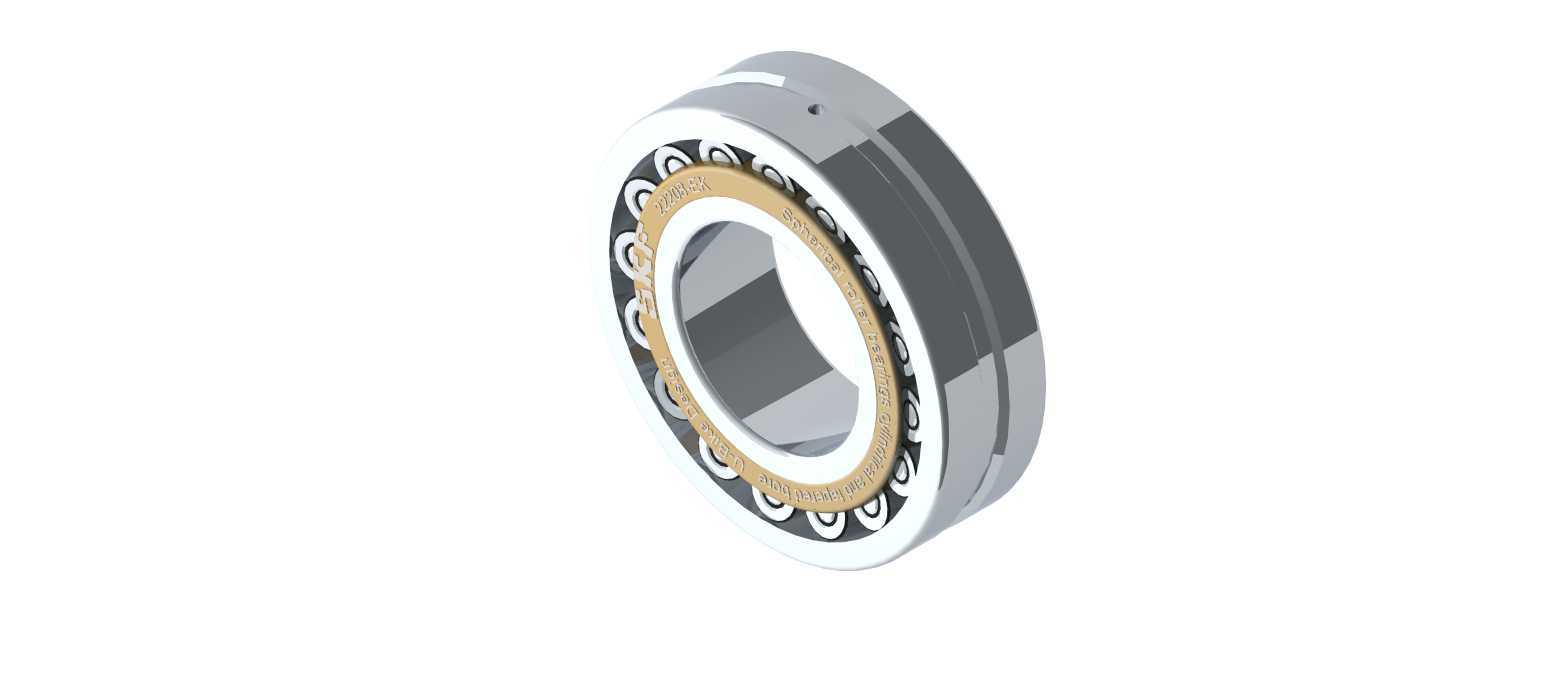

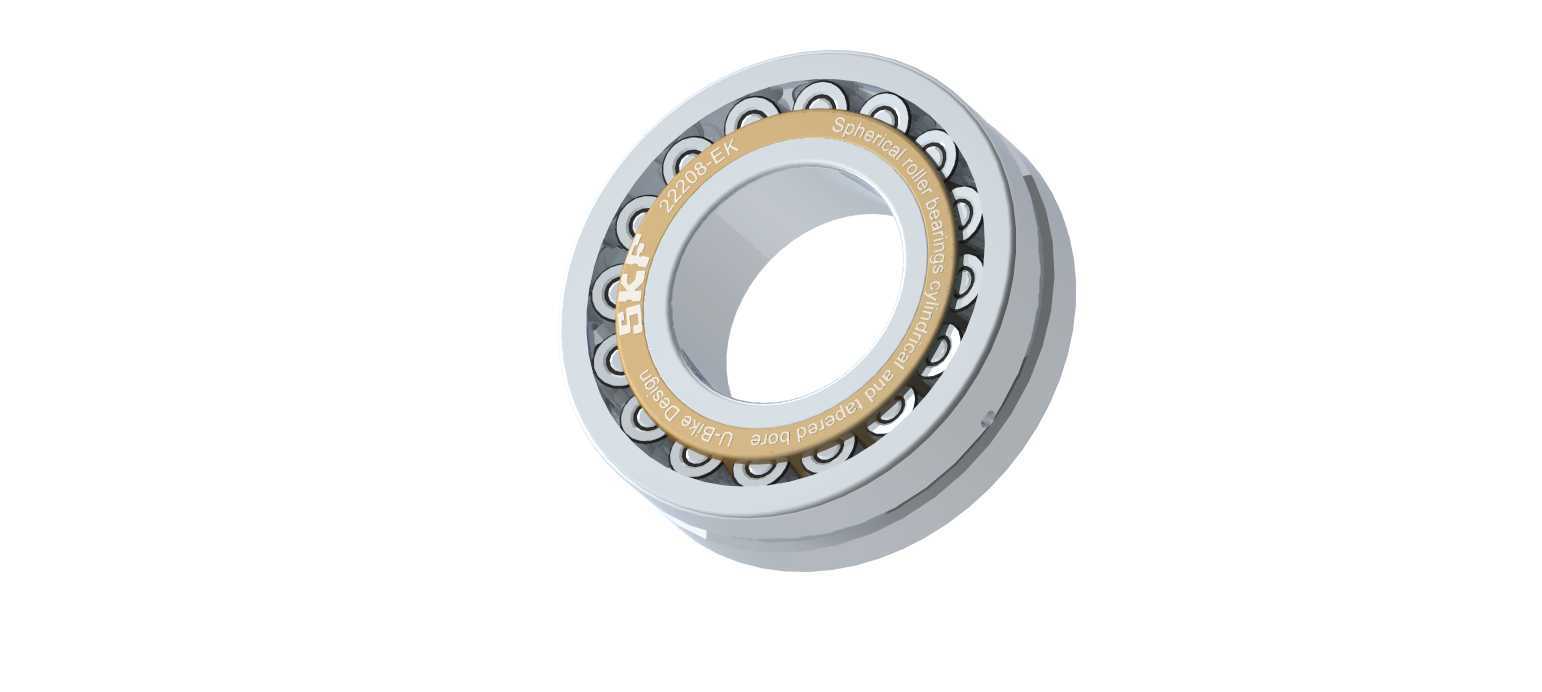

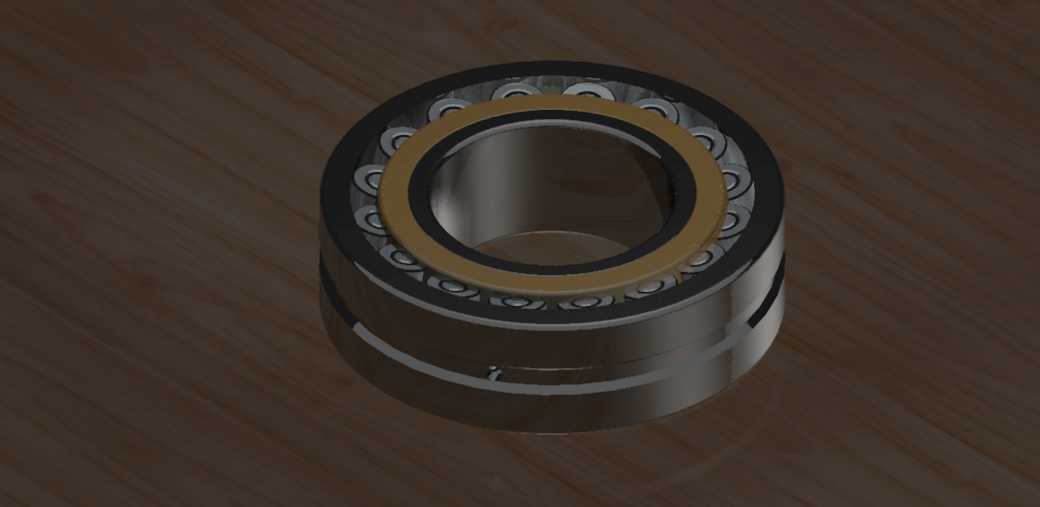

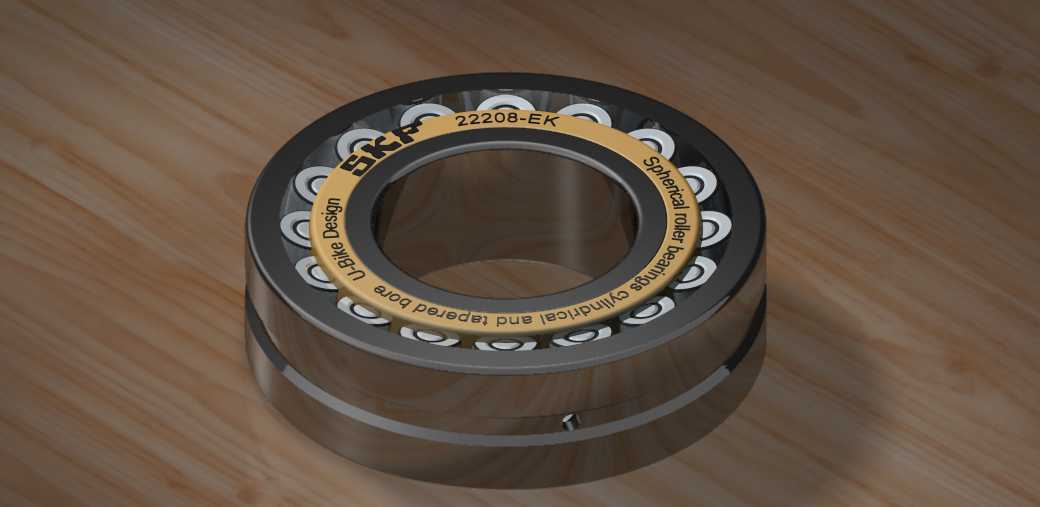

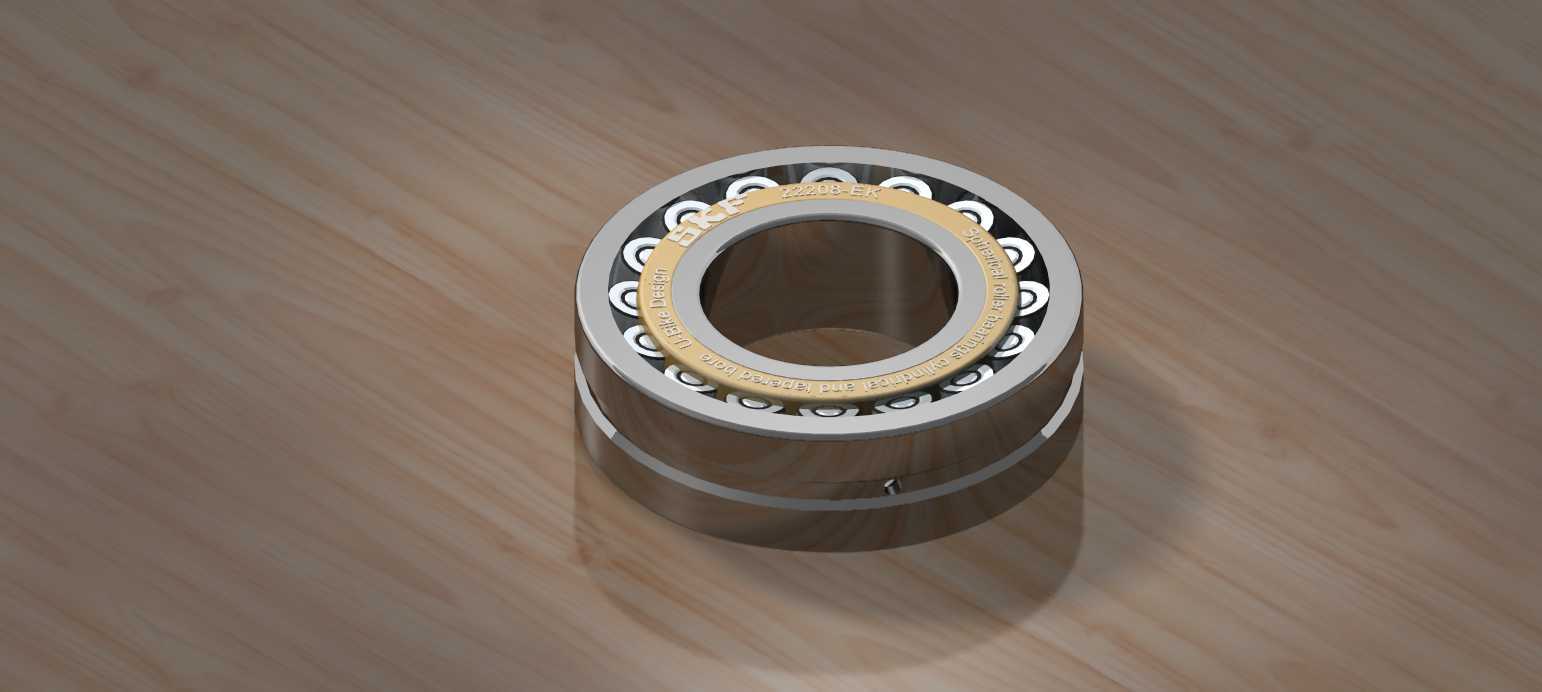

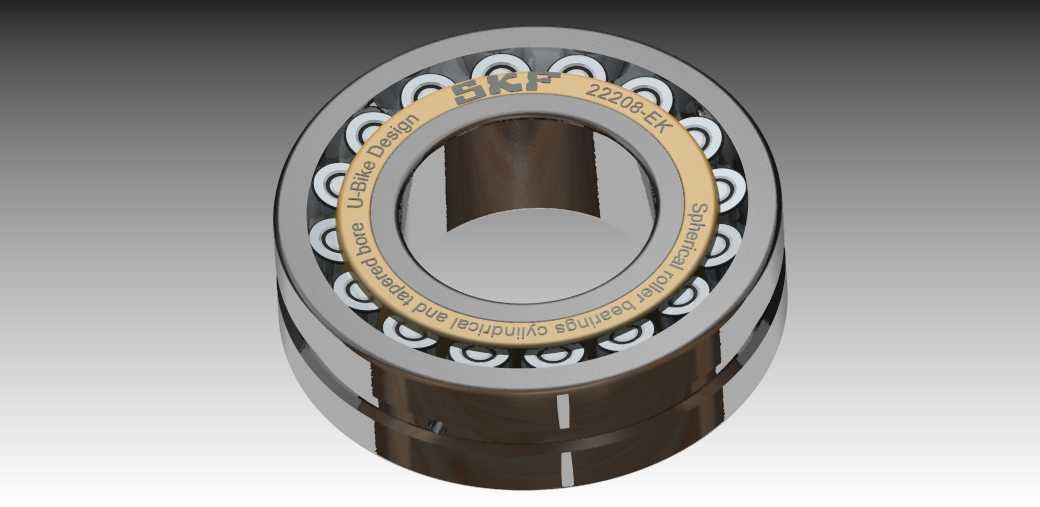

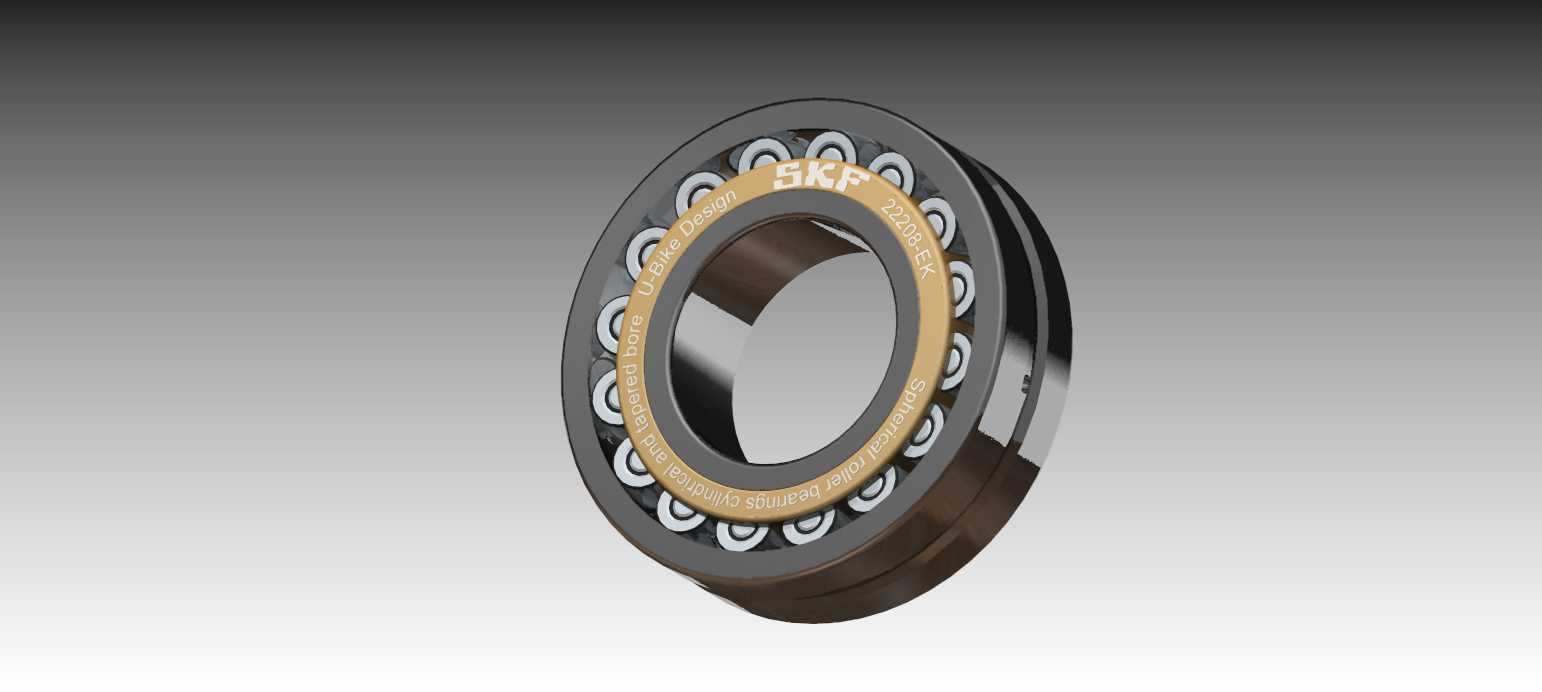

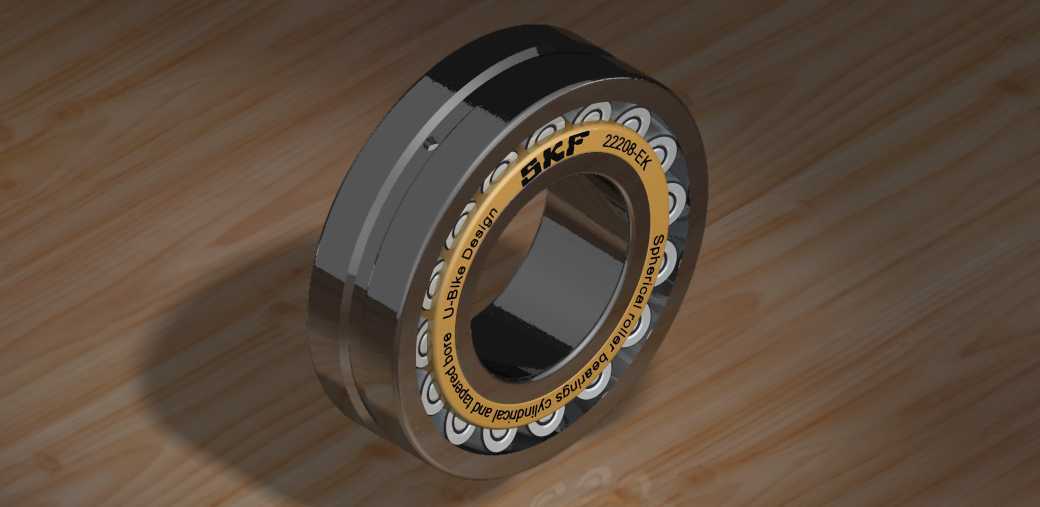

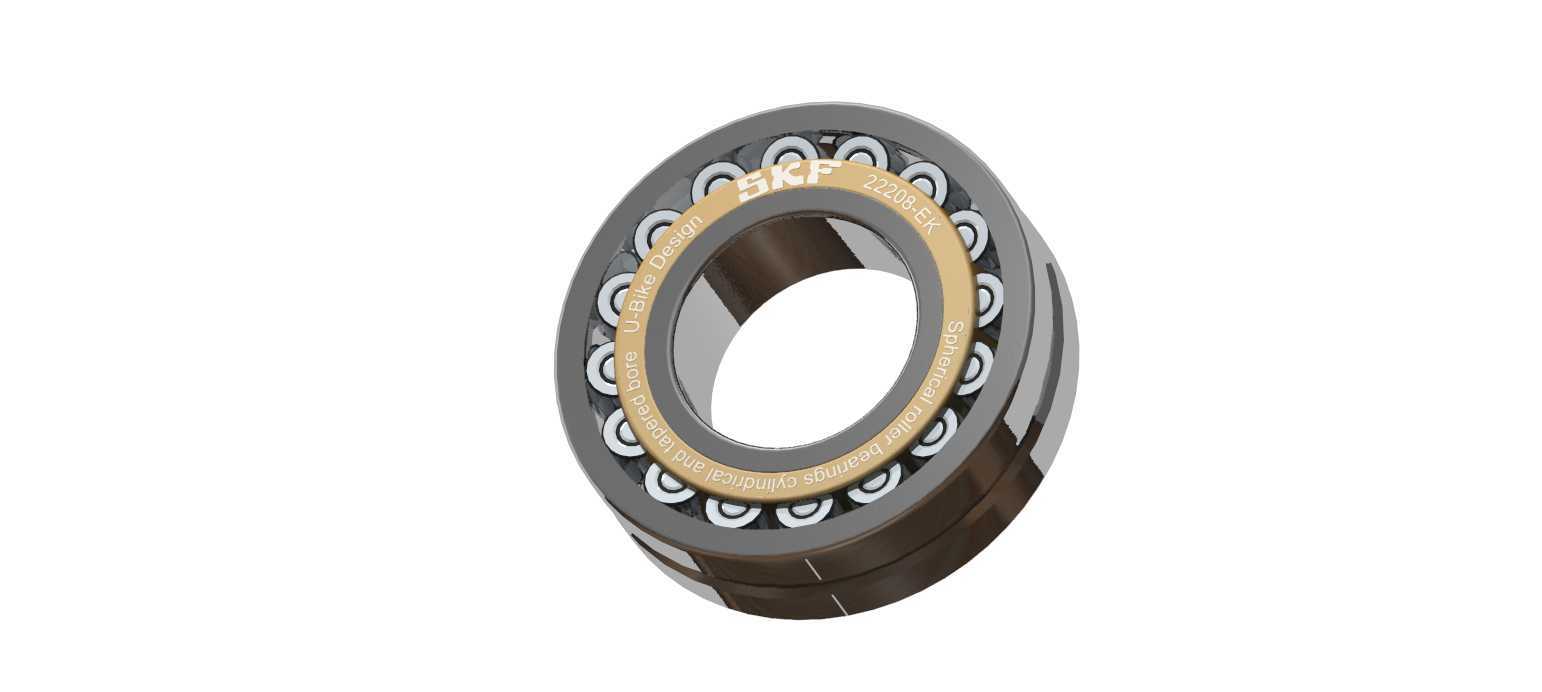

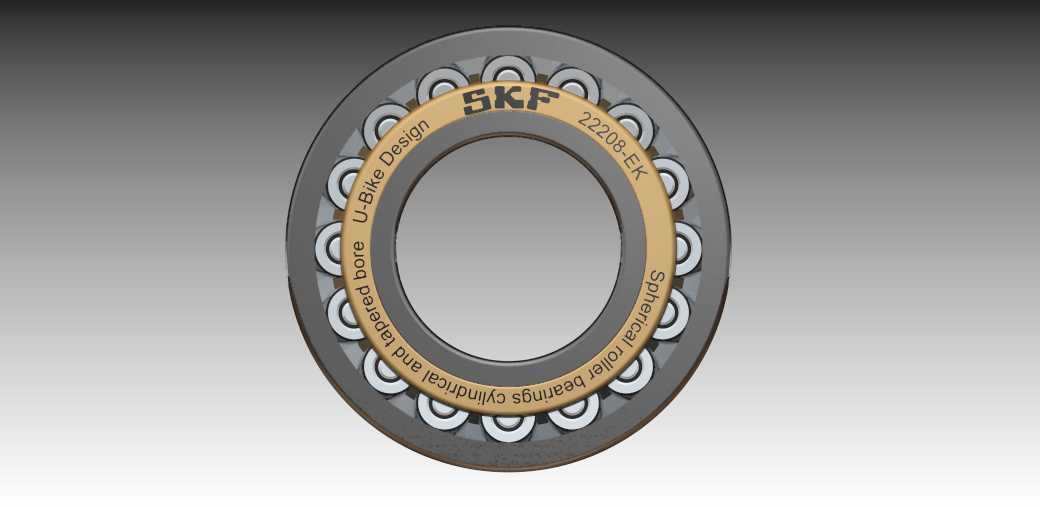

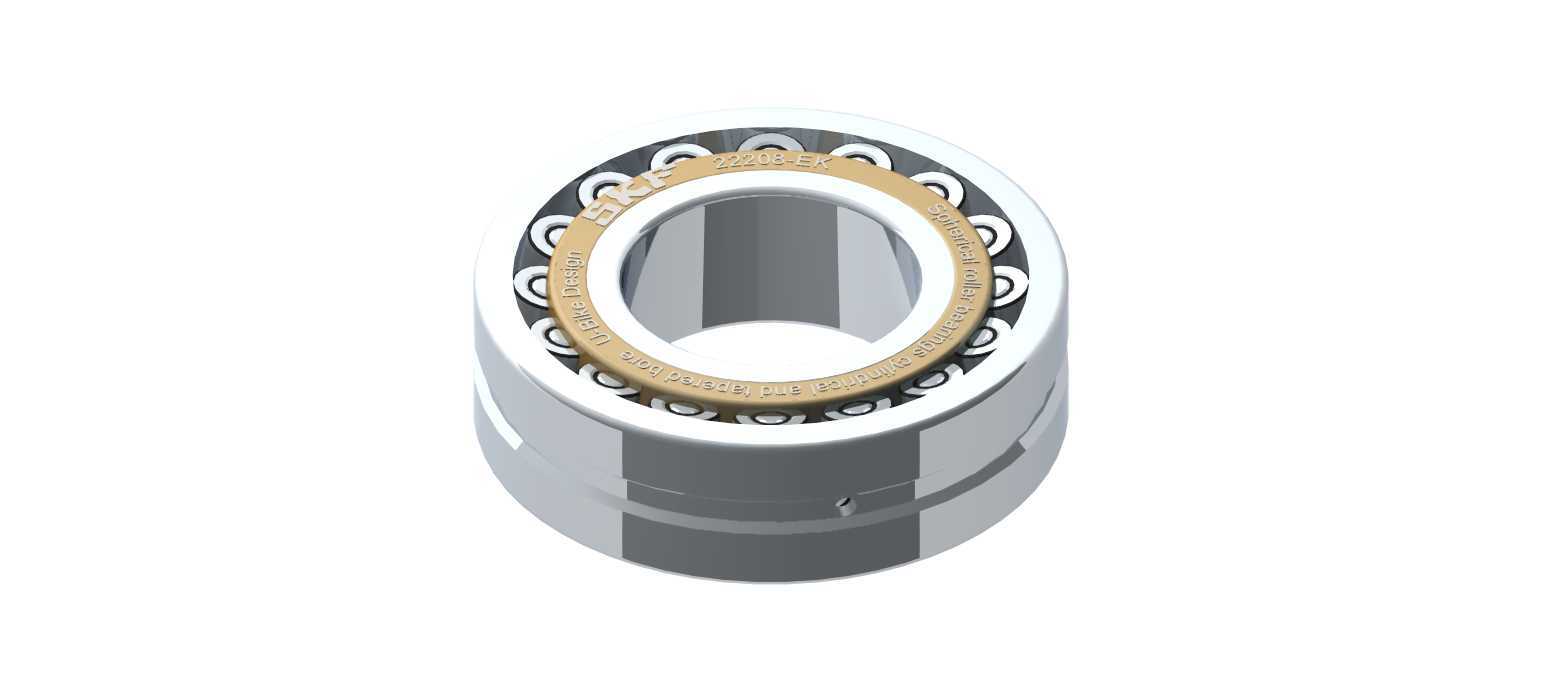

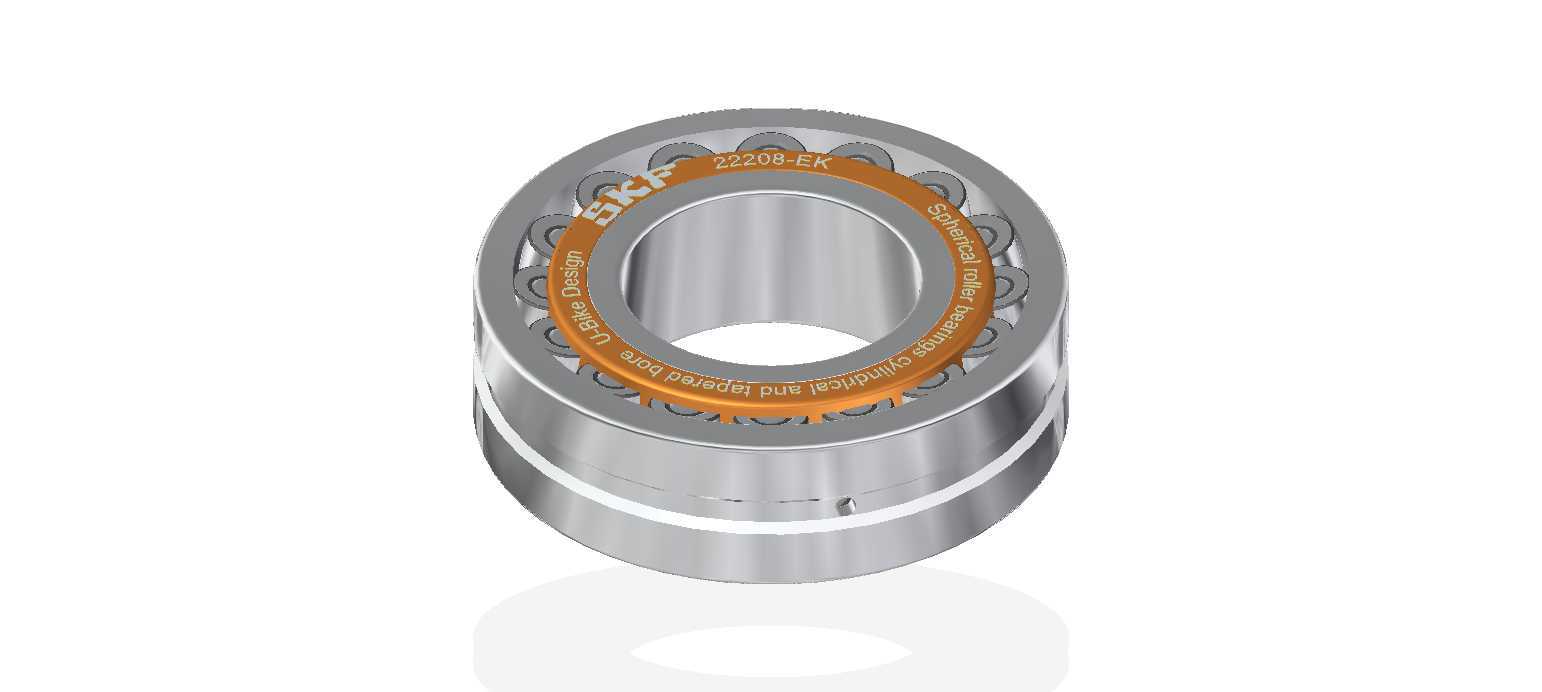

　　保持架采用的是机削黄铜实体保持架，也就是模型中呈现的金色环状结构，这种保持架相比冲压钢板保持架，在高速重载、存在冲击载荷的工况下结构强度更高，兜孔的加工精度能更好地引导滚柱在公转过程中保持正确姿态，避免滚柱出现歪斜、卡滞，同时黄铜材质的自润滑特性也能在润滑脂短暂缺失的极端工况下，短时间内降低滚柱与保持架之间的摩擦磨损。轴承两侧的密封结构在建模时也做了细节还原，内置的接触式密封圈能有效阻挡外界粉尘、水汽进入轴承内部滚道区域，同时防止内部润滑脂泄漏，适配粉尘较大的矿山、建材生产现场工况，减少日常维护补脂的频次。

　　从建模的工程实用性角度出发，整个模型严格按照SKF官方样本的尺寸链搭建，包括内圈锥孔的锥度参数、滚道的球面曲率半径、滚柱的直径与长度比例、保持架兜孔的间隙值都做了1:1还原，没有做简化处理，方便结构设计人员直接调用到装配体中做干涉检查、安装空间校核。在做设备选型匹配时，需要注意这类带锥孔的调心滚柱轴承，安装时要严格控制紧定套的锁紧力矩，避免内圈膨胀量过大导致径向游隙过小，运行中出现过热抱死的问题；同时轴承座的安装孔要保证同轴度，虽然轴承本身具备调心性能，但过大的初始安装偏差依然会增加滚动体的附加载荷，降低实际使用寿命。

　　在实际的传动系统设计中，这类轴承的选型还要结合轴系的受力计算，当径向载荷超过额定静载荷的20%，或者存在持续的冲击载荷时，优先选用带黄铜实体保持架的EK系列型号，相比普通冲压保持架型号，抗冲击能力提升40%以上。建模时还原的滚道与滚柱的接触角参数，也能直观体现其轴向承载能力，双列滚柱的对称布置让其可以承受两个方向的轴向载荷，无需额外搭配推力轴承做轴向定位，简化轴系的整体结构，减少轴向安装空间占用。对于做三维装配的设计人员来说，这个模型可以直接导入到各类三维装配环境中，用于验证轴承与轴肩、轴承座端盖、密封件的配合间隙，也可以用于做机构运动仿真，模拟轴系挠曲时轴承的调心动作过程，避免在实际加工装配阶段才发现结构干涉、安装空间不足的问题。
