地下电缆敷设90度转弯导向滑轮装置

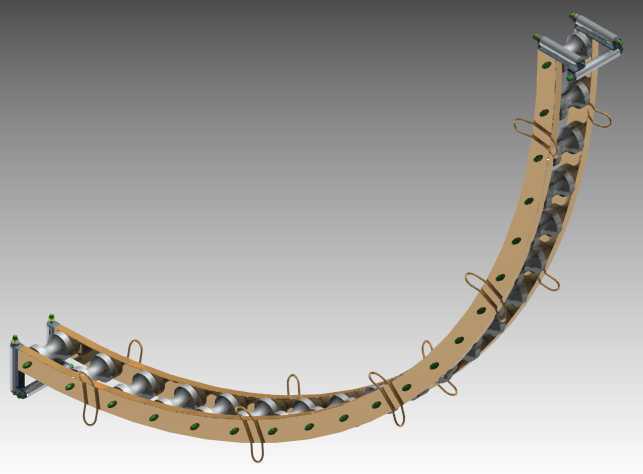

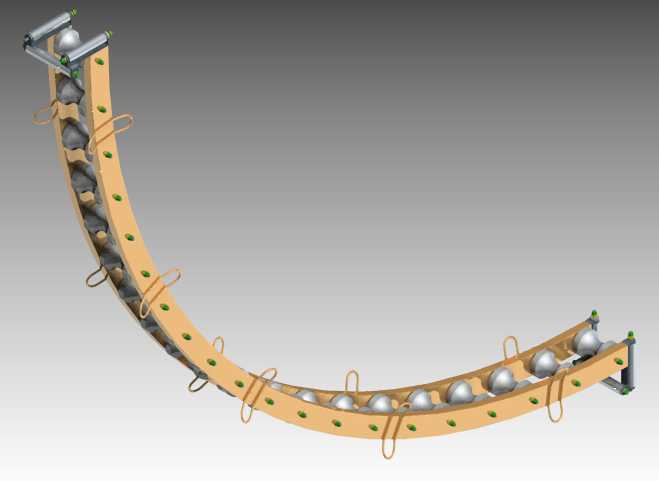

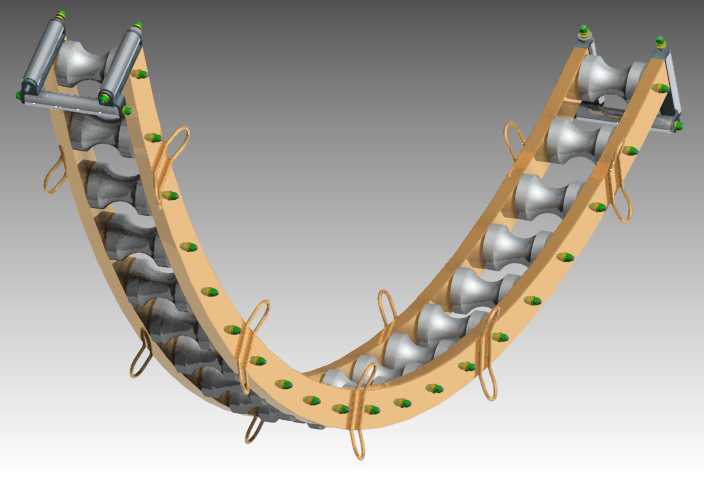

　　在城市地下电网改造、市政管线施工、厂区电缆布设作业中，电缆转弯段的敷设一直是施工环节里容易出现线缆护套磨损、敷设阻力过大、线缆排布错位的痛点位置，尤其是90度直角转向的井道、沟槽转角处，传统的单点支撑滑轮很难匹配转弯弧度的连续导向需求，很容易在拖拽电缆时出现线缆卡滞、侧滑刮蹭沟槽壁的问题，这款90度曲线导向装置就是针对这类施工场景专门设计的作业辅助构件。从结构设计逻辑来看，整个装置采用对称双列滑轮排布的框架结构，主体承载框架为弯弧成型的梁式结构，弧度严格匹配电缆转弯的最小弯曲半径要求，避免因导向弧度不足造成电缆内部线芯弯折损伤，要知道不同电压等级的电缆都有明确的最小弯曲半径强制要求，框架的弧段曲率在设计时就预留了足够的安全余量，

　　不会出现导向路径折角。沿弧面等距排布的凹面导向滑轮，轮面采用适配电缆圆柱外形的内凹弧面，每一组滑轮都通过独立的销轴固定在框架梁上，转动副预留了合理的配合间隙，即便在施工现场沾附少量泥沙、尘土，也不会出现滑轮卡滞抱死的情况，双列对称的排布方式可以让电缆在导向过程中始终处于两列滑轮的中间承托位置，不会因为拖拽角度偏移出现侧向脱出的问题。框架上间隔设置的固定挂环，是为了现场安装时可以通过扎带、膨胀挂钩或者临时固件，把整个导向架固定在沟槽壁、井道侧壁或者临时支撑架上，避免大直径电缆拖拽时装置移位，两端的端部导向轮组做了向外的微张角度设计，能让电缆从直段进入弯段、从弯段导出到下一直线段的时候，过渡更顺滑，不会在进出口位置出现硬折点。

　　从安装边界来看，整个装置的弧段展开长度适配常规市政电缆沟的转弯段尺寸，框架宽度方向的尺寸控制在常规沟槽的安装余量范围内，不需要对现有沟槽做额外的扩挖处理，现场布设时只需要找准转弯中心点，把装置的弧段圆心与电缆转弯圆心对齐，通过挂环完成多点固定就可以投入使用，不需要复杂的调试工序。实际作业过程中，整段弯弧连续排布的滑轮可以把电缆拖拽时的滑动摩擦全部转换为滚动摩擦，大幅降低牵引端的拉力负载，同时全程对电缆形成连续的承托导向，避免电缆外皮和混凝土沟槽壁、井道金属边角直接接触刮蹭，对于大截面、大重量的高压电缆敷设作业来说，这种连续导向结构相比零散布置的单个滑轮，能大幅减少施工过程中的线缆损伤风险，也能提升敷设作业的效率，

　　不需要安排专人在转角位置反复调整滑轮位置、托举电缆调整走向。在结构细节设计上，滑轮的轮体材料选用了低摩擦系数的耐磨材质，不会对电缆外护套造成压痕或者刮伤，框架主体的结构强度经过受力校核，能够承受大直径电缆拖拽时的侧向压力和垂直压力，不会在受力过程中出现框架变形、滑轮错位的问题，各个滑轮的安装位置精度控制在同一导向弧面上，保证电缆经过每一个滑轮时都能平滑过渡，不会出现局部凸起造成的线缆跳动。
