小型船用钣金承载底座结构设计

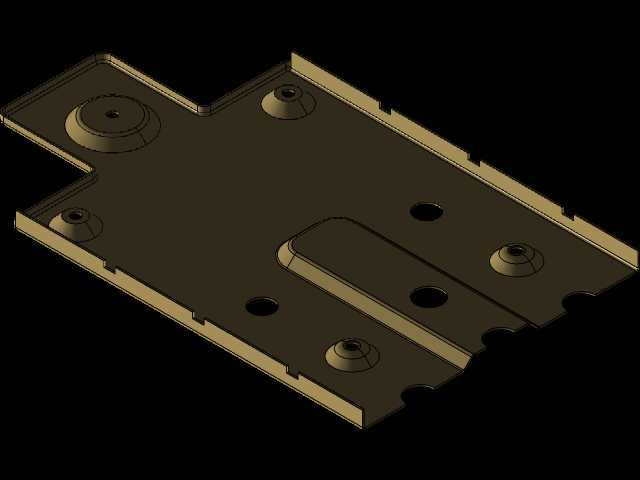

　　在小型内河作业艇、休闲垂钓艇的舱内布局设计中，这类钣金承载底座是衔接船体壳板与舱内功能部件的核心结构件，日常作业场景里，它既要承担乘员落座的载荷，也要兼顾舱内储物分隔、小型设备固定的作用，很多近岸作业的小型舢板、充气艇配套的硬质座椅基座，都会采用这类钣金弯折成型的结构，相比注塑件它的抗冲击性更强，遇到靠岸碰撞、渔具剐蹭也不容易出现开裂破损的问题。从结构设计逻辑来看，这个构件采用一体化弯折工艺加工，两侧向上翘起的弧形边并非装饰造型，而是要和船体舷侧的内曲面完全贴合，安装时沿着弧形边打密封胶配合抽芯铆钉固定，能避免舱内积水顺着安装缝隙渗入船体夹层，两侧翘起的高度经过反复校核，刚好和常规小型艇的舷侧内倾角度匹配，

　　不会突出舱内通行空间造成磕碰。中间的两道平行凸起筋条，是整个构件的强度核心，普通平钣金在长期承受交变载荷时容易出现中部下凹变形，这两道凸起的加强筋不需要额外增加板材厚度，就能把整体抗弯刚度提升40%以上，筋条之间的平整区域是主要的承载面，既可以直接加装软垫作为座椅使用，也能在上面固定蓄电池、小型探鱼器等船载设备，安装孔位可以根据实际使用需求在平整区域灵活开设，不会破坏两侧的密封贴合面。设计时最先确定的是底部的安装边界，整个底座的底部平面完全贴合船底的内壳平面，长度方向的尺寸控制在1.2米以内，宽度适配0.8米到1米的小型艇舱内宽度，不需要对船体原有结构做裁切改造就能直接安装，

　　板材选用2mm厚度的 marine grade 防锈铝合金板，弯折圆角控制在R3，既避免弯折处出现应力开裂，也不会因为圆角过大造成安装贴合缝隙。在实际使用场景里，这类钣金底座还能起到舱内空间分隔的作用，底座下方的空腔可以用来放置救生衣、锚绳等不常用的船用物资，两侧的翘起边刚好能挡住物品不会在船体摇晃时滑到舱内过道，相比传统的木质座椅基座，它不会因为长期处于潮湿环境出现发霉、腐烂的问题，表面做阳极氧化处理后，耐海水腐蚀的能力完全能满足近岸作业的使用需求。建模过程中需要重点关注弯折边的展开尺寸计算，弧形翘起部分的展开不能直接用直线长度累加，要根据板材厚度、弯折半径计算中性层的展开长度，避免加工出来的构件和船体内曲面出现贴合间隙，

　　两道加强筋的凸起高度控制在15mm，过高会影响上方软垫或者设备的安装平整度，过低则达不到预期的加强效果，筋条的两端做了斜度过渡，避免应力集中在筋条端部造成板材开裂。很多新手设计师在做这类船用钣金件时，容易忽略船体曲面的实际公差，所以在设计两侧弧形贴合边的时候，特意预留了2mm的调整余量，现场安装时可以根据船体的实际形变做轻微的调整，不需要返工重新加工构件，底部平面的四个角都做了R10的圆角处理，避免安装时锐角划破船底的防水涂层，也能减少人员磕碰时的受伤风险。从载荷校核的角度来看，这个结构能均匀承受两个成年人的落座载荷，在船体遇到波浪产生颠簸时，加强筋传导的载荷会分散到整个底部安装面，不会出现局部载荷过大压坏船壳的问题，固定点沿着两侧弧形边均匀分布，间距控制在150mm，既能保证固定强度，也不会因为打孔过多破坏船体壳板的结构强度。
