船舶传动用十字万向联轴结构

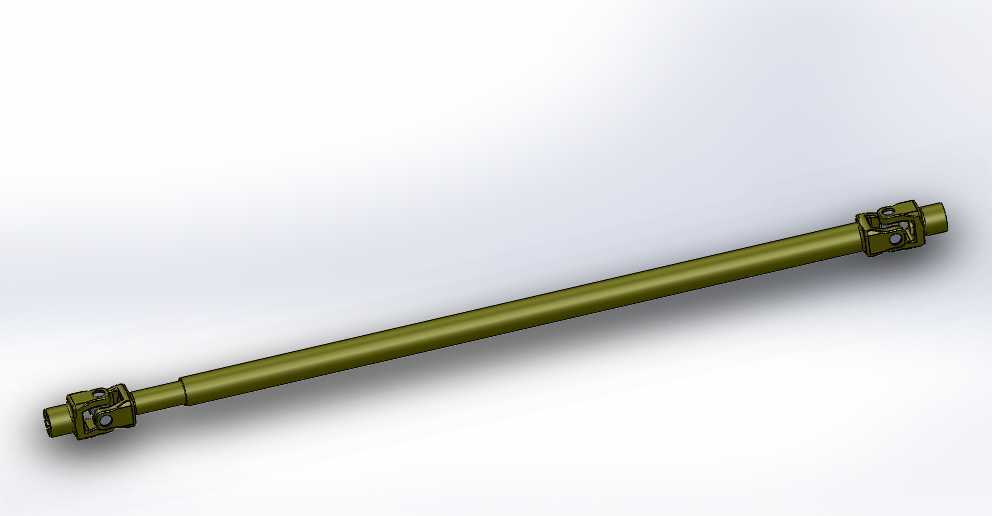

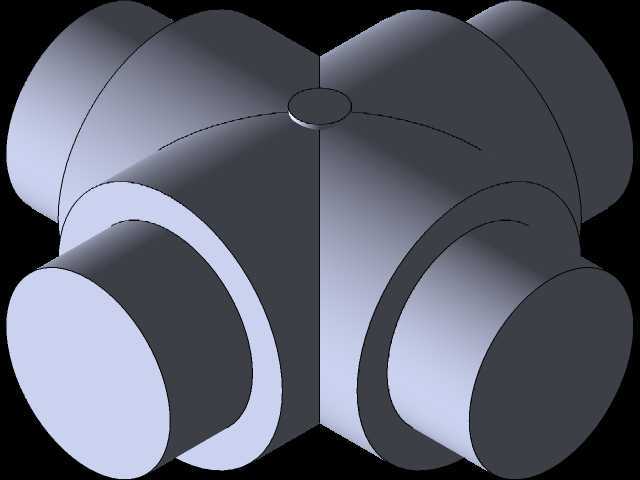

　　在船舶动力传输系统的布局中，这类两端带十字万向节的长轴结构，主要承担非同轴布局部件间的旋转动力传递任务，常见于中小型船舶舵系传动、甲板辅机动力接驳、尾轴与中间轴的错位补偿连接场景，能适应船体受波浪载荷产生的微小形变带来的轴系偏移，避免刚性连接在形变应力下出现轴颈断裂、轴承烧蚀的故障。从结构设计逻辑来看，两端的十字轴万向节采用十字轴带滚针轴承的经典结构，十字轴的四个轴颈分别与两端的万向节叉配合，滚针轴承可降低转动过程中的摩擦阻力，同时承受径向与轴向的复合载荷，单节万向节可实现最大15度到20度的轴间夹角补偿，两端万向节的相位在装配时严格对齐，保证输入与输出端的转速同步，避免单万向节传动带来的转速波动问题，

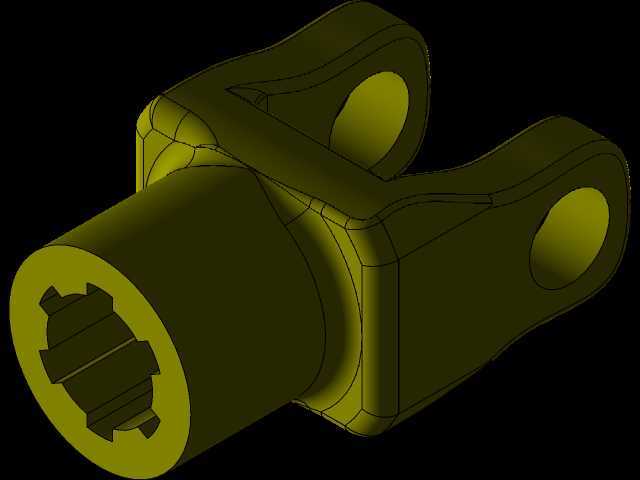

　　减少传动过程中的振动与附加载荷。长轴主体采用变径阶梯轴设计，中间段为等直径实心轴结构，保证足够的抗扭刚度，避免大扭矩传递下出现轴体扭转变形，靠近两端万向节的位置做了轴径收窄过渡，过渡处采用圆角处理降低应力集中系数，轴体表面做了氧化防锈处理，适配船舶舱内高湿度、高盐雾的使用环境，避免长期使用出现锈蚀卡滞。安装边界方面，两端万向节叉采用花键孔与对接轴配合，花键采用矩形花键设计，定心精度高，承载能力强，装配时可通过花键的轴向滑动补偿轴系安装时的轴向尺寸误差，适配不同安装间距的动力接驳需求，轴体总长度根据配套舱室的安装间距设计，安装时需保证两端万向节的中心与对接轴的旋转中心偏差在允许范围内，避免附加弯矩带来的额外载荷。实际使用过程中，

　　这类传动轴的额定传递扭矩覆盖中小型船舶辅机、舵系的动力需求，十字轴的滚针轴承预留润滑脂注油通道，可定期加注润滑脂降低磨损，延长部件使用寿命，万向节叉的连接部位设置防尘密封结构，避免舱内的灰尘、水汽进入轴承配合面，防止磨粒磨损加剧。在三维建模过程中，需要严格控制十字轴与万向节叉的配合间隙，滚针轴承的滚针排列间隙、花键的配合公差都需要按照机械设计手册的公差要求设定，轴体的阶梯过渡圆角半径需要满足应力校核要求，避免应力集中导致的疲劳断裂，同时要考虑装配工艺性，保证万向节的十字轴可以顺利压装到万向节叉的轴承孔内，卡簧槽的尺寸与配套卡簧匹配，实现轴承的轴向定位。这类传动结构除了船舶领域使用，也可在农业机械、

　　工程机械的长距离非同轴传动场景中适配，核心的设计逻辑都是通过万向节补偿轴系的角度与位置偏差，通过长轴实现远距离动力传递，设计过程中需要根据实际传递的扭矩、转速、允许的轴间夹角调整轴径、万向节规格、花键参数，保证部件在全工况下的可靠性，避免共振、扭振、过载断裂等问题出现。
