移动式农用颖壳切割处理设备结构设计

　　这款颖壳切割设备主要面向中小型畜牧养殖散户、村级秸秆处理站点的日常作业需求，可直接放置在平整硬化的场院地面使用，无需额外浇筑混凝土安装基础，底部配置的四个万向脚轮支持单人推动转场，适配农户分散作业、多点位处理物料的使用场景，能够完成稻麦颖壳、短秸秆、藤蔓类农副产物的切碎加工，处理后的物料可直接作为畜禽粗饲料辅料、食用菌栽培基料原料或者堆肥发酵原料，解决农副产物散乱堆放、处理难度大的实际问题。

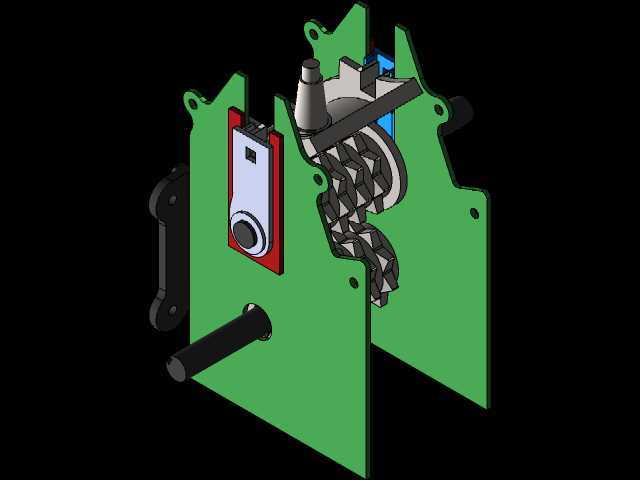

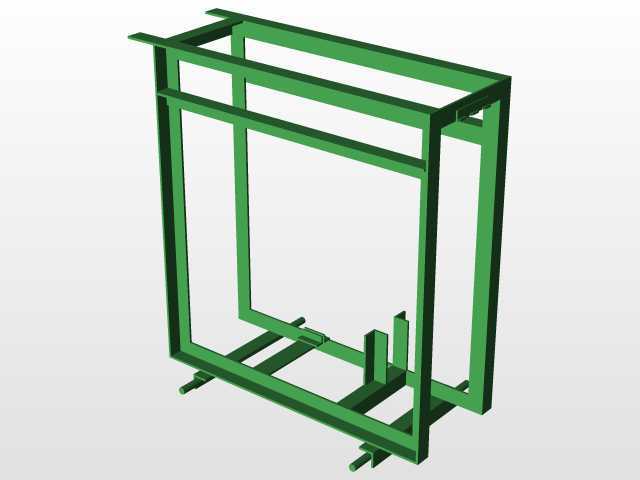

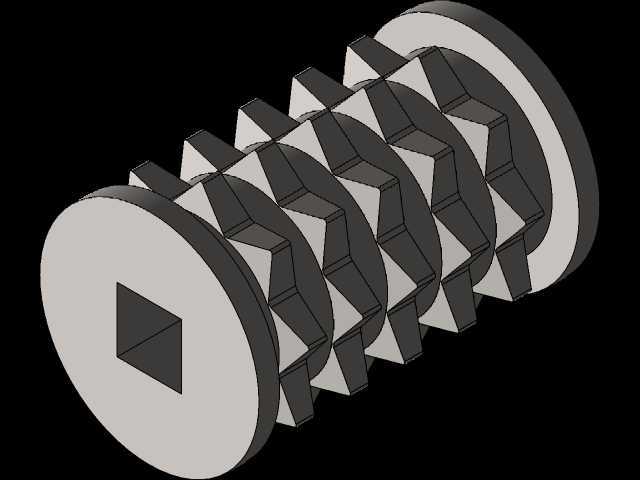

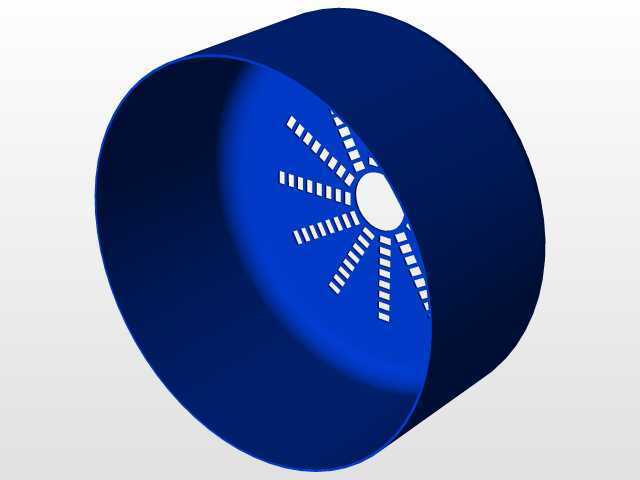

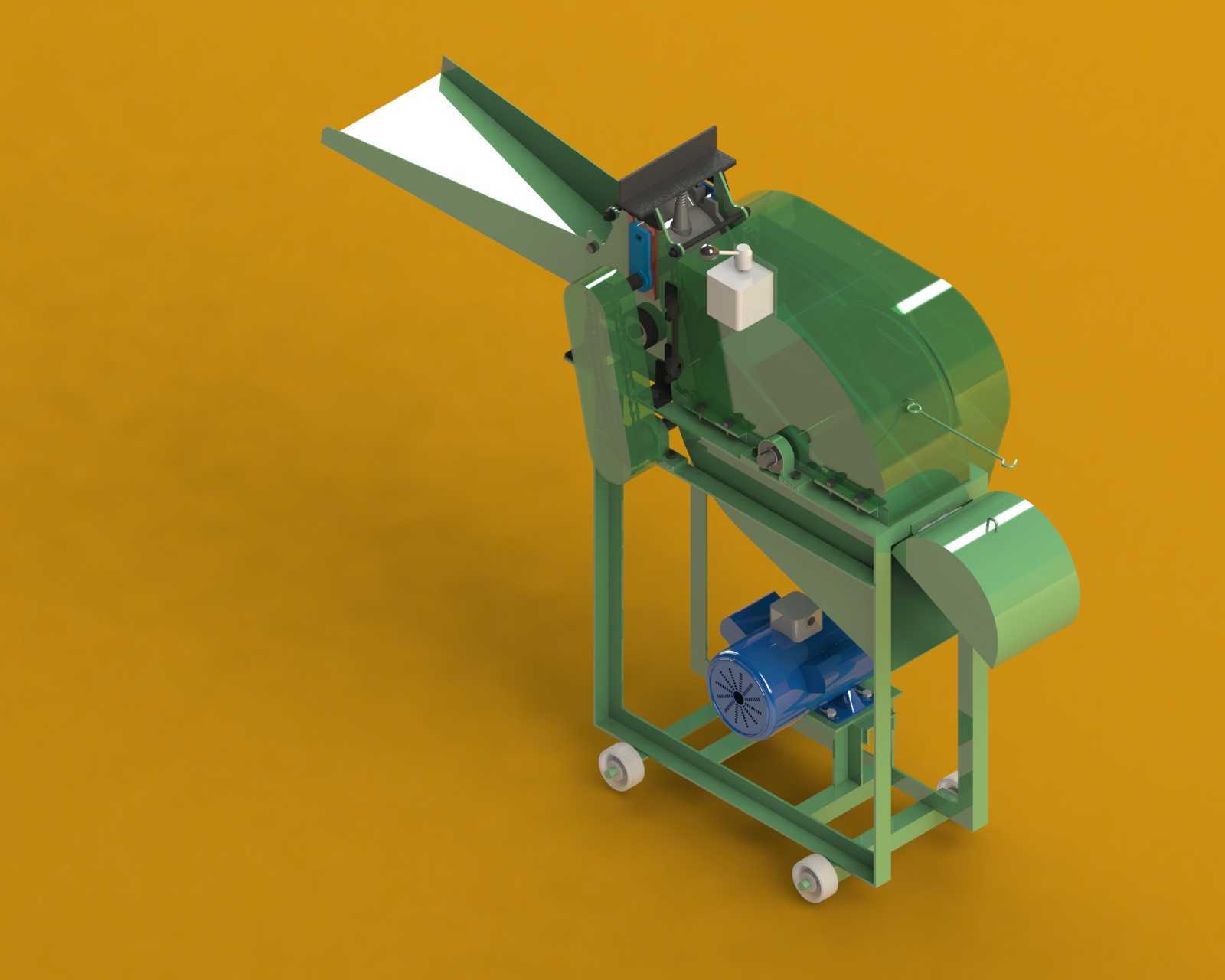

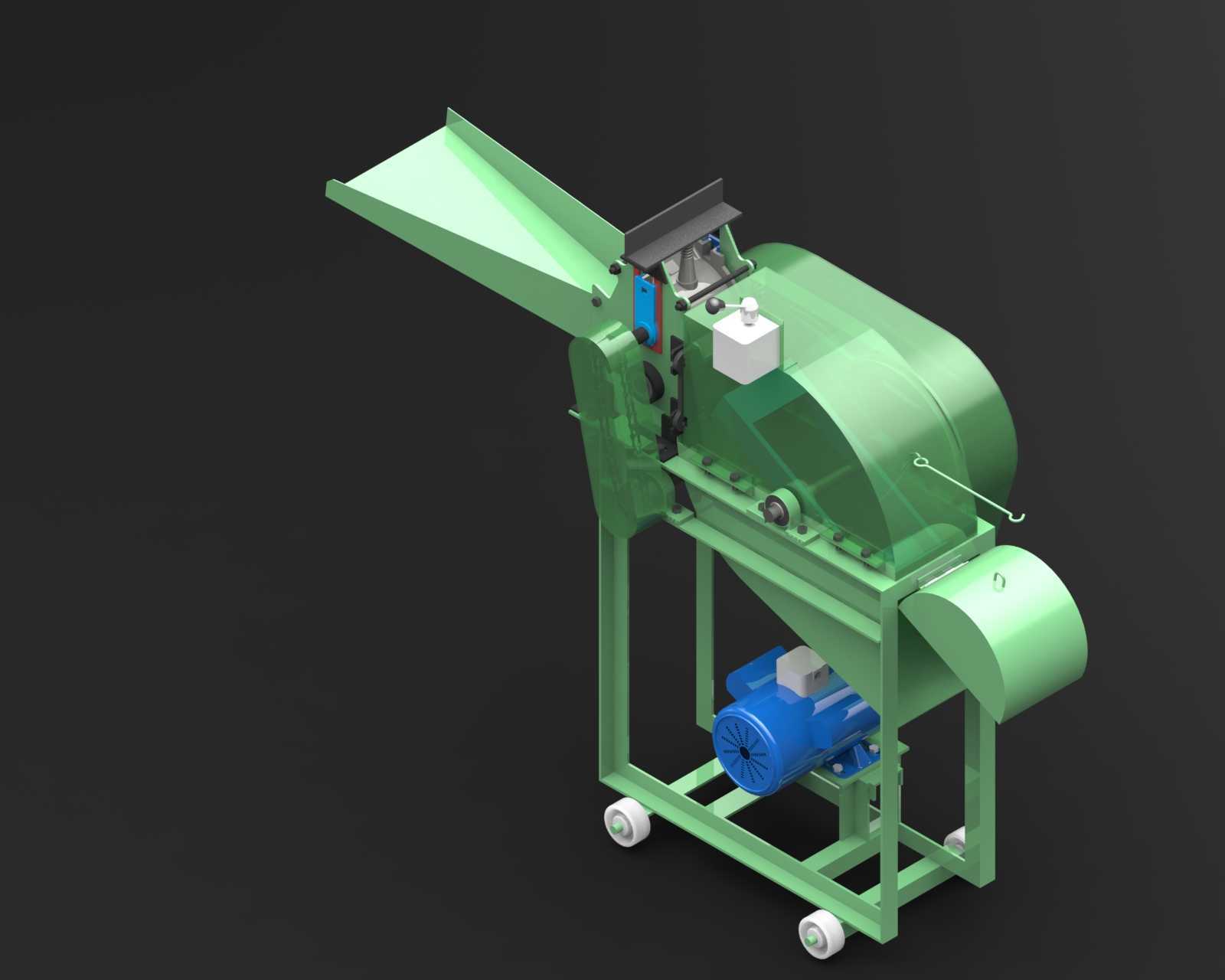

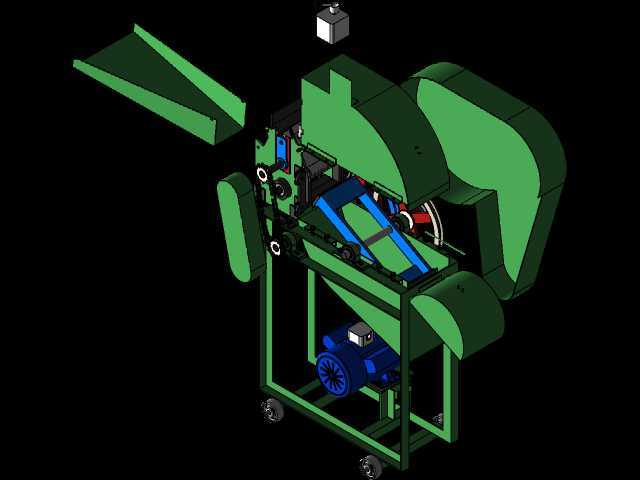

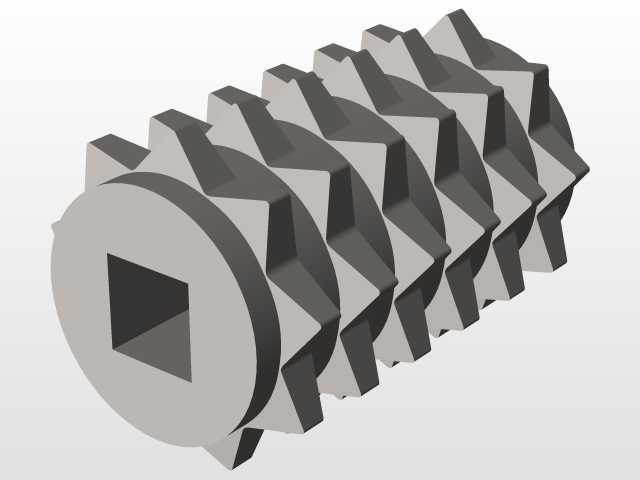

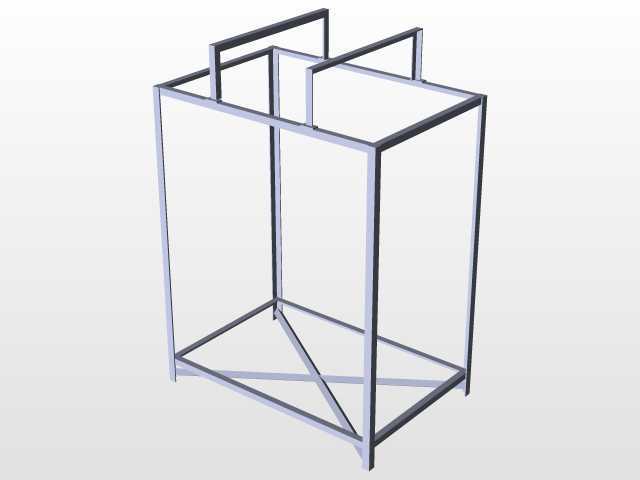

　　从结构设计逻辑来看，整机采用立式框架承载布局，方管焊接成型的主机架作为所有部件的安装基准，进料端设置倾斜向上的导料溜槽，溜槽与水平方向呈32度夹角，作业人员可直接站在地面将待处理物料推送入切割腔，无需搭建上料台架，降低作业辅助成本；切割腔采用圆弧包覆式壳体，上半部分为可拆卸的薄钢板护罩，通过快拆卡扣与机架连接，日常维护时可直接掀开护罩检查切割刀片磨损情况，无需完全拆解整机结构。切割转子采用刀架式结构，动刀沿转子轴向等距排布，与腔体内壁的定刀形成剪切副，动刀与定刀的间隙可通过定刀座的调节螺栓微调，间隙控制在0.5-1.2mm区间时可获得均匀的切碎粒度，避免出现长段未切断的物料残留。

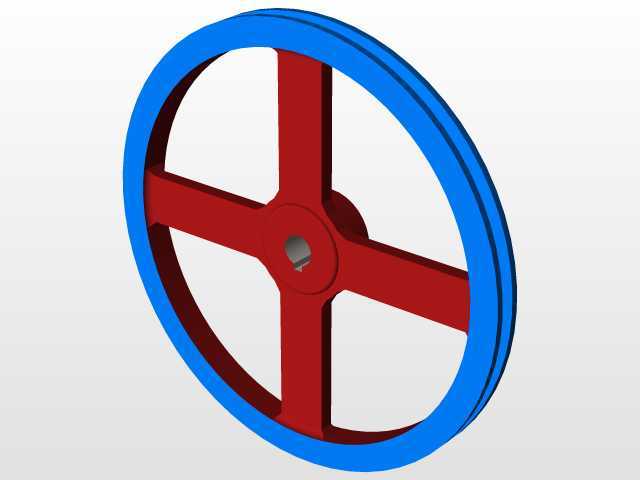

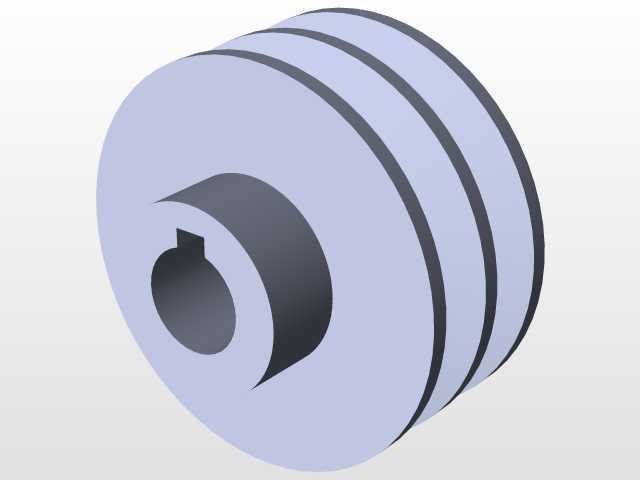

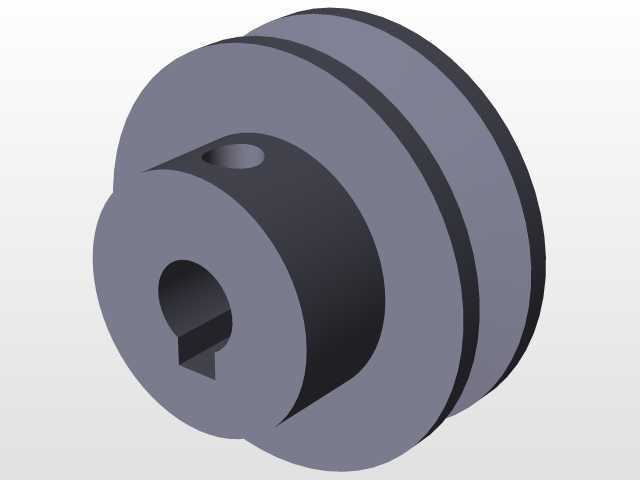

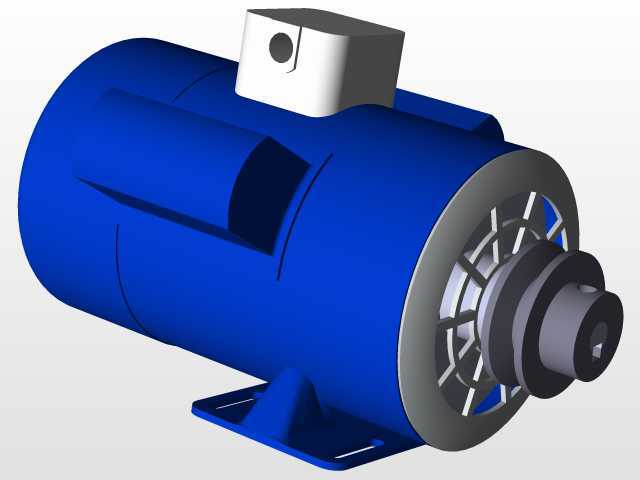

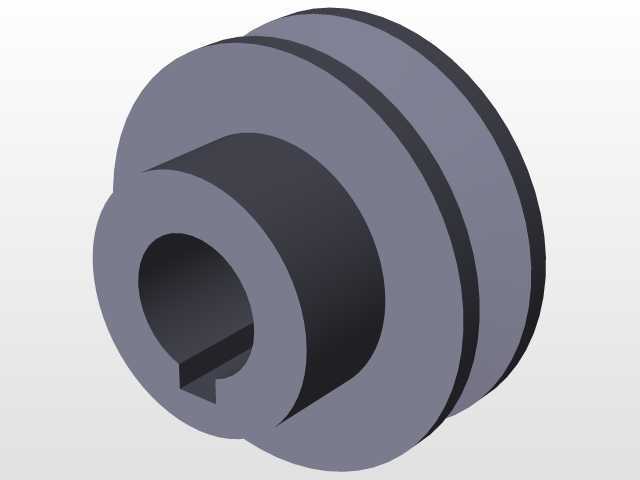

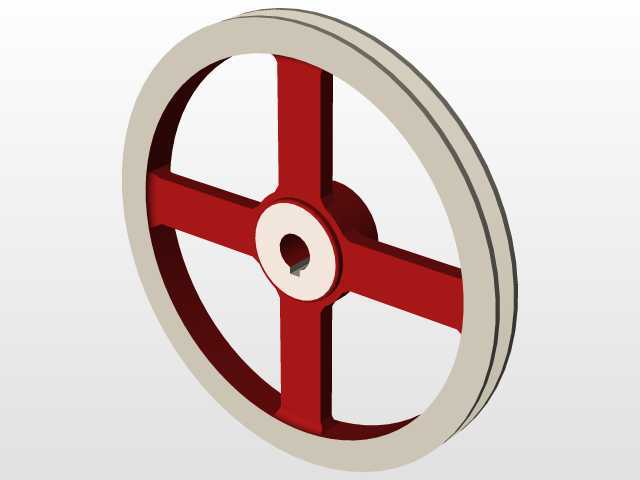

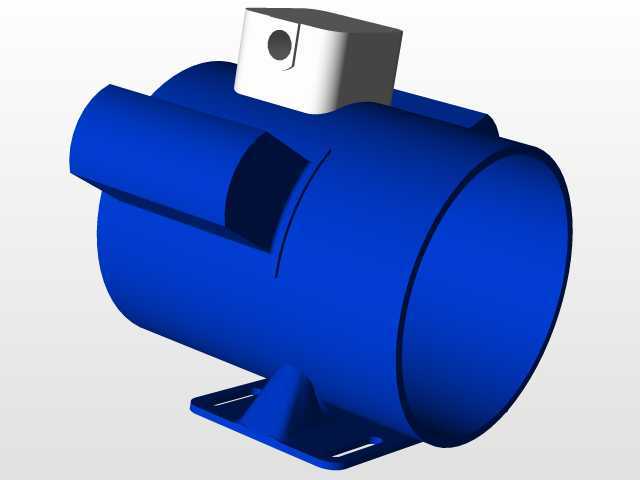

　　动力单元布置在机架下部的空腔位置，电机输出轴通过皮带轮传动结构连接切割转子主轴，皮带外侧设置全封闭的安全护罩，防止作业过程中杂物卷入传动部位，同时避免人员误触转动部件引发安全事故；出料端设置向下倾斜的出料溜槽，切碎后的物料在转子转动产生的离心气流作用下沿溜槽排出，可直接对接收集袋或者小型输送装置，无需额外配置引风出料结构，简化整机结构的同时降低制造成本与运行功耗。

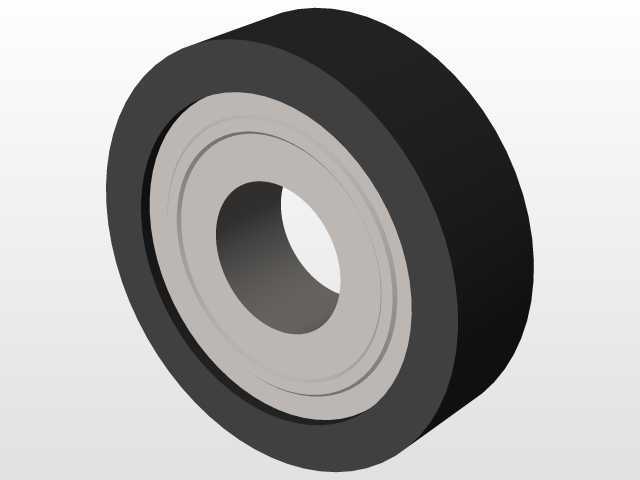

　　整机外形尺寸控制在长1200mm、宽650mm、高1100mm的区间内，作业时的占地宽度不超过800mm，可在宽度1m的乡村院落通道内灵活移动，机架底部的脚轮带有刹车锁止结构，作业时踩下刹车即可固定设备位置，避免切割作业产生的振动导致设备移位；进料溜槽的入口高度设置为850mm，适配成年作业人员站立操作的舒适高度，长时间上料作业不易产生肢体疲劳。切割腔的壳体厚度采用3mm热轧钢板制作，机架方管采用40403mm规格焊接，整体结构刚性充足，连续作业时的整机振动幅度控制在合理范围，无需额外配重即可保持运行稳定。

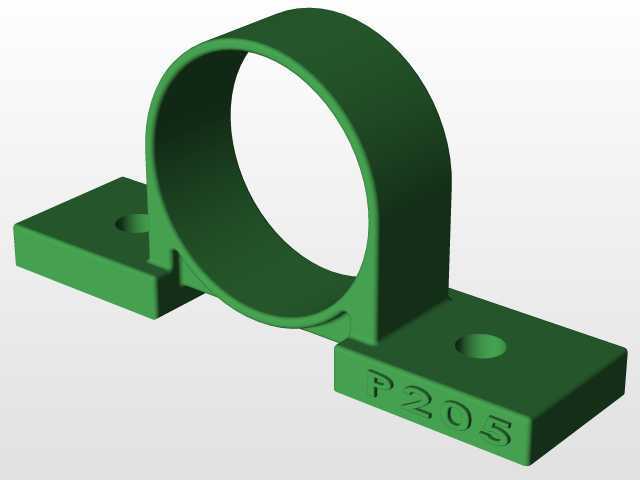

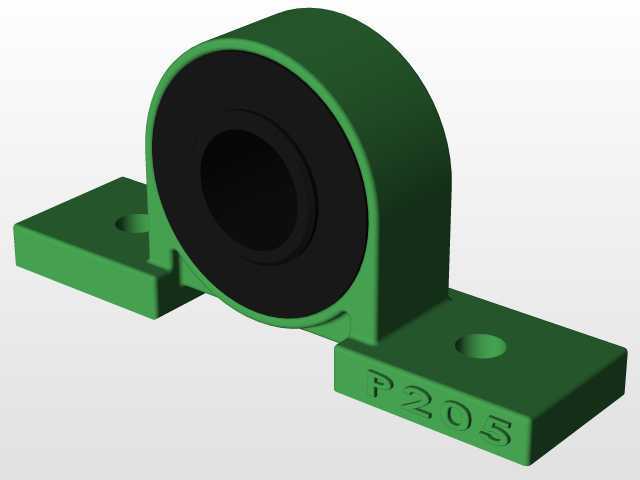

　　在细节设计上，设备的所有转动部位均配置密封式轴承座，可阻挡作业过程中产生的细碎粉尘进入轴承内部，延长轴承的维护周期；电机安装座设置长条形调节孔，可通过调整电机位置张紧传动皮带，避免皮带打滑导致的切割效率下降；设备表面采用户外型粉末喷涂处理，可适应户外露天存放的使用环境，减少锈蚀对设备使用寿命的影响。针对不同物料的切碎需求，可通过更换不同刃口角度的动刀调整切碎效果，处理韧性较强的藤蔓类物料时采用锯齿刃口动刀，处理脆性的颖壳、干秸秆时采用平直刃口动刀，无需改动主机结构即可适配多类物料处理需求。
