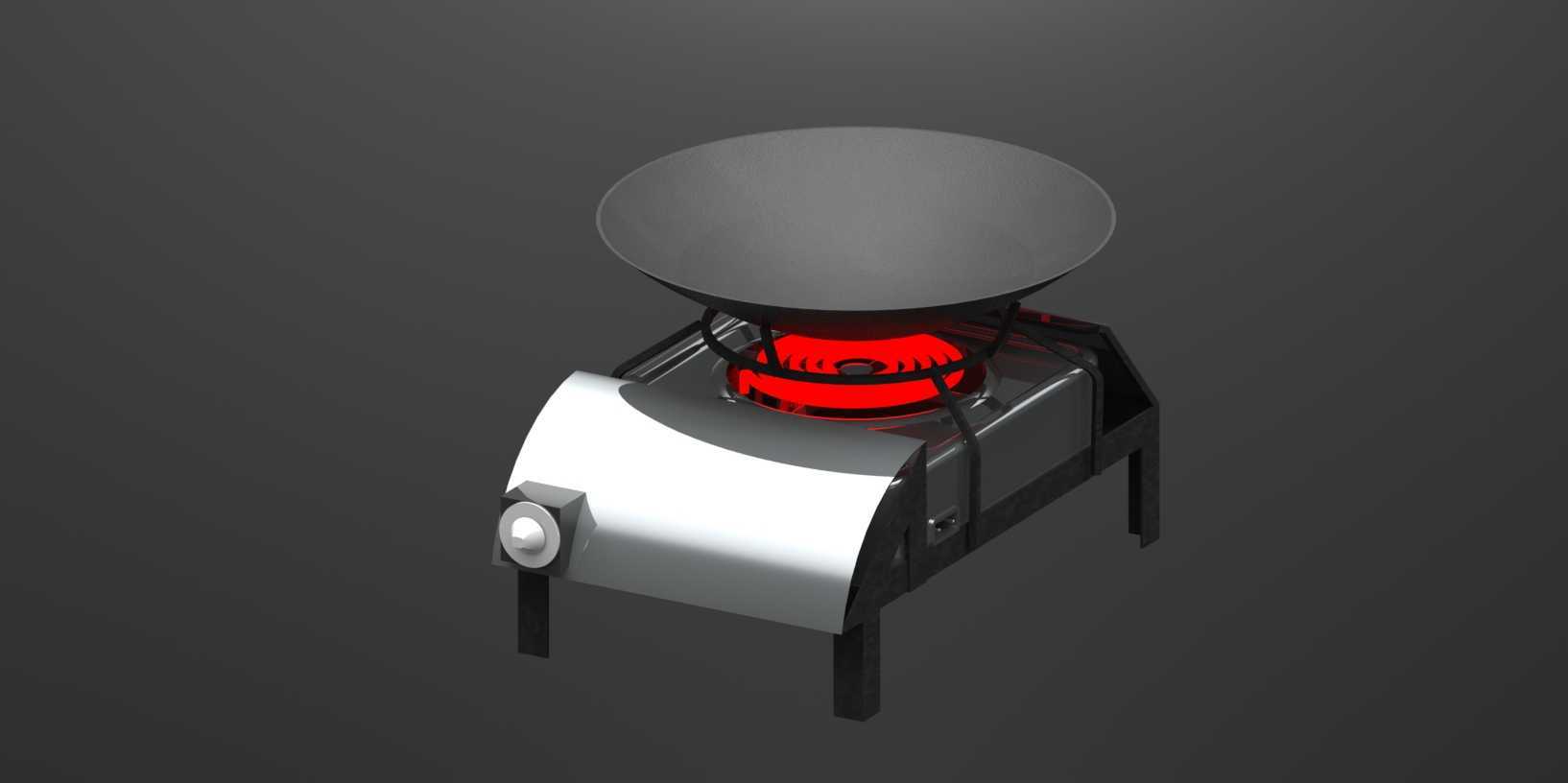

小型台式电加热炉三维结构设计

　　这款小型台式电加热炉的三维结构设计，首先围绕小空间场景的使用需求展开，常见于户外露营临时炊事、实验室小容量样品加热、小型作坊工件局部预热等场景，整体结构紧凑，无需复杂外接管路，仅需接入对应额定电压的供电回路即可投入使用，适配桌面、临时操作台等多种放置场景。从结构组成来看，设备底部为冲压成型的金属承托底座，四条支腿采用折弯钣金件加工，与底座通过点焊连接，支腿底部预留防滑胶垫安装位，放置时可抵消台面不平整带来的晃动，同时隔绝底座与台面的直接接触，避免高温传导烫坏操作台面。底座内部预留电热元件安装腔，发热盘采用高电阻合金电热丝嵌装在耐火陶瓷盘内，陶瓷盘通过卡扣结构固定在底座中部的安装支架上，发热区域上方设置金属防护网罩，

　　防止放置的容器直接接触电热丝造成短路，同时避免杂物掉落至发热腔引发安全隐患。设备正面设置旋钮式温控调节结构，旋钮与内部的调温器转轴直接配合，调温器通过支架固定在底座前侧的钣金内壁，接线端预留足够的走线空间，强弱电走线通过底座内部的线卡分隔布置，避免线路缠绕干扰，同时方便后期维护时的线路排查。设备顶部的承托区域采用内凹式设计，适配平底锅、烧杯、小型金属加热容器等多种器具，承托边缘做卷边处理，避免加工锐边划伤操作人员，卷边结构同时提升了顶部框架的结构强度，放置较重容器时不易出现形变。从安装边界来看，设备整体占地尺寸较小，放置时仅需预留对应长宽的平整台面，后侧预留供电线缆的走线空间，侧面无需预留额外操作间隙，

　　仅正面需预留旋钮操作的手部活动空间，整体占用空间远小于传统立式加热炉，适合空间有限的临时作业场景。设计过程中重点考量了受热均匀性，发热盘的布置位置与顶部承托面的垂直距离经过反复校核，确保承托面中心区域与边缘区域的温差控制在合理范围内，避免容器局部过热出现糊底或者加热不均的问题。外壳部分采用冷轧钢板冲压后做表面喷塑处理，前侧的装饰盖板采用拉丝不锈钢材质，通过卡扣与螺丝组合固定在底座前侧，既提升了设备的外观质感，也方便拆卸维护内部的温控与接线部件。设备的重量控制在单人可轻松搬运的范围内，支腿的高度设计兼顾了底部空气流通需求，避免底座内部积热导致电气元件过早老化，底座侧面预留散热通风孔，通风孔的位置避开内部走线与电气元件安装位，

　　防止异物通过通风孔进入内部触碰带电部件。在结构细节上，电热元件的接线端设置陶瓷绝缘护套，避免接线端与金属外壳直接接触引发漏电风险，供电线缆从底座后侧的出线护套引出，出线位置做防折弯处理，避免频繁移动设备时线缆根部断裂。这款加热炉的结构设计没有冗余的复杂部件，所有零部件均采用常见的标准五金件与常规钣金加工工艺即可实现生产，加工难度低，装配流程简单，适合小批量量产，同时各部件的可拆卸性较强，后期更换发热盘、温控器等易损件时无需破坏整体结构，维护成本较低。针对不同的使用场景，该结构可通过调整发热盘的功率参数适配不同的加热需求，比如炊事用途可配置稍高功率的发热盘满足快速升温需求，实验室加热用途可搭配精度更高的温控元件实现更精准的温度控制，结构本身的拓展性较强，无需大幅改动主体框架即可完成不同功能版本的衍生设计。
