拖拉机挂载式行间中耕除草作业机具

　　这款挂载于拖拉机后方的行间除草机具，主要适配乔瓦尔、大豆等旱作条播作物的苗期田间管理环节，核心作业场景集中在作物定苗后到封垄前的生长阶段，此时作物行间隙清晰，杂草处于3-5叶期抗逆性弱，通过机械物理方式铲除株间与行间杂草，可减少化学除草剂使用量，同时完成表层土壤的松土作业，打破灌溉或降雨形成的土壤板结层，提升作物根系周边的土壤透气性，避免土壤表层结壳影响作物根系呼吸。

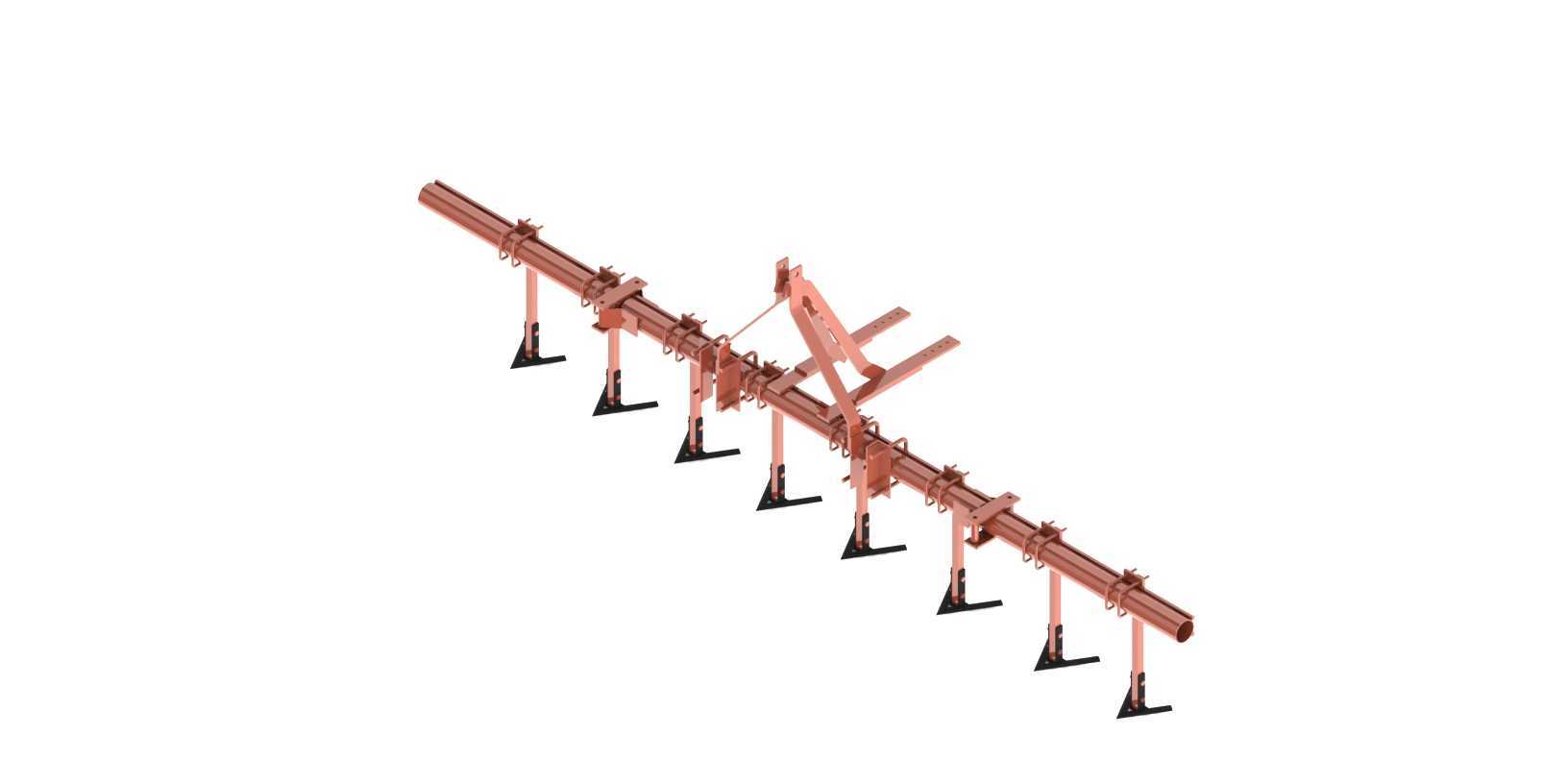

　　从整机结构设计来看，机具采用横向主梁作为核心承载构件，主梁选用标准矩形钢管加工而成，沿主梁长度方向等距布置多组独立的除草单体，每个单体通过U型螺栓与主梁紧固连接，可根据不同作物的种植行距灵活调整单体安装间距，适配范围覆盖40cm到70cm的常见旱作作物行距，调整时只需松开U型螺栓的锁紧螺母，沿主梁轴向滑动单体到对应刻度位置后重新锁紧即可，无需额外加工安装孔位，田间调整效率较高。每个除草单体包含仿形连接臂、弹性复位构件与锄铲工作部件，仿形臂采用铰接方式与安装座连接，配合弹性构件可随田间地表起伏自动上下浮动，浮动行程控制在15cm范围内，避免因地表不平整出现锄铲入土过深损伤作物根系，或是入土过浅无法切断杂草根系的问题。

　　机具与拖拉机的连接采用标准三点悬挂结构，上悬挂点与两个下悬挂点的尺寸完全匹配农用拖拉机后悬挂的通用接口，挂接时只需将拖拉机悬挂臂与机具连接销对准，插入安全锁销即可完成挂接，无需额外改装接口，适配25马力到60马力区间的轮式拖拉机使用，挂接后整机作业幅宽可根据挂载单体数量调整，常规配置下作业幅宽可达2.8米，单次作业可完成6到8行作物的除草中耕作业，作业效率能达到每小时8到12亩，远高于人工除草的作业效率。

　　工作部件选用窄幅双翼锄铲，铲刃采用倾斜角度设计，入土角控制在22度到25度之间，该角度下锄铲入土阻力最小，可轻松切入表层10cm以内的土层，将杂草根系从土壤中切断并翻到地表，经阳光暴晒后失去复生能力，同时不会过度翻动深层土壤，避免将深层草籽翻到表层引发新一轮杂草萌发。每个锄铲的横向作业宽度控制在18cm左右，作业时可保证作物植株根部周边5cm范围内的土壤不被扰动，避免损伤作物侧根，同时相邻两个锄铲之间的作业范围刚好覆盖行间空隙，不会留下除草盲区。

　　在结构强度设计上，主梁壁厚不小于5mm，连接臂采用6mm厚的扁钢折弯加工，所有铰接位置都加装耐磨衬套，减少作业过程中的铰接磨损，延长机具使用寿命，弹性构件选用65Mn弹簧钢加工的板簧结构，相比普通圆柱弹簧抗疲劳性能更强，在多石地块作业时遇到石块等障碍物，锄铲可克服弹簧弹力向上抬起越过障碍，越过障碍后自动复位到作业位置，避免锄铲被石块撞弯甚至断裂。整机作业时的动力完全由拖拉机后悬挂提供牵引，无需额外的液压或动力输出轴驱动，结构简单可靠，田间故障率低，日常维护只需定期检查铰接部位的润滑情况、锁紧螺栓的紧固状态以及锄铲刃口的磨损情况，当锄铲刃口磨损量超过3mm时，可通过打磨刃口恢复作业性能，或直接更换备用锄铲，维护成本较低。

　　从安装边界来看，机具挂接后距离拖拉机后轮的最小距离控制在30cm，作业时拖拉机轮胎走在作物行间的空垄上，不会碾压作物植株，整机运输状态下的离地间隙可达30cm以上，可满足田间道路转移的通行需求，不会因离地间隙过小刮蹭田埂或路面凸起。作业时的入土深度可通过拖拉机后悬挂的升降机构进行整体调整，也可通过每个单体上的深度限位装置进行单独微调，适配不同土壤质地的作业需求，沙质土壤可适当调浅入土深度，黏重土壤可适当增加入土深度，保证除草松土效果的同时降低牵引阻力。
