手推式鸭足耕耘农田作业设备结构设计

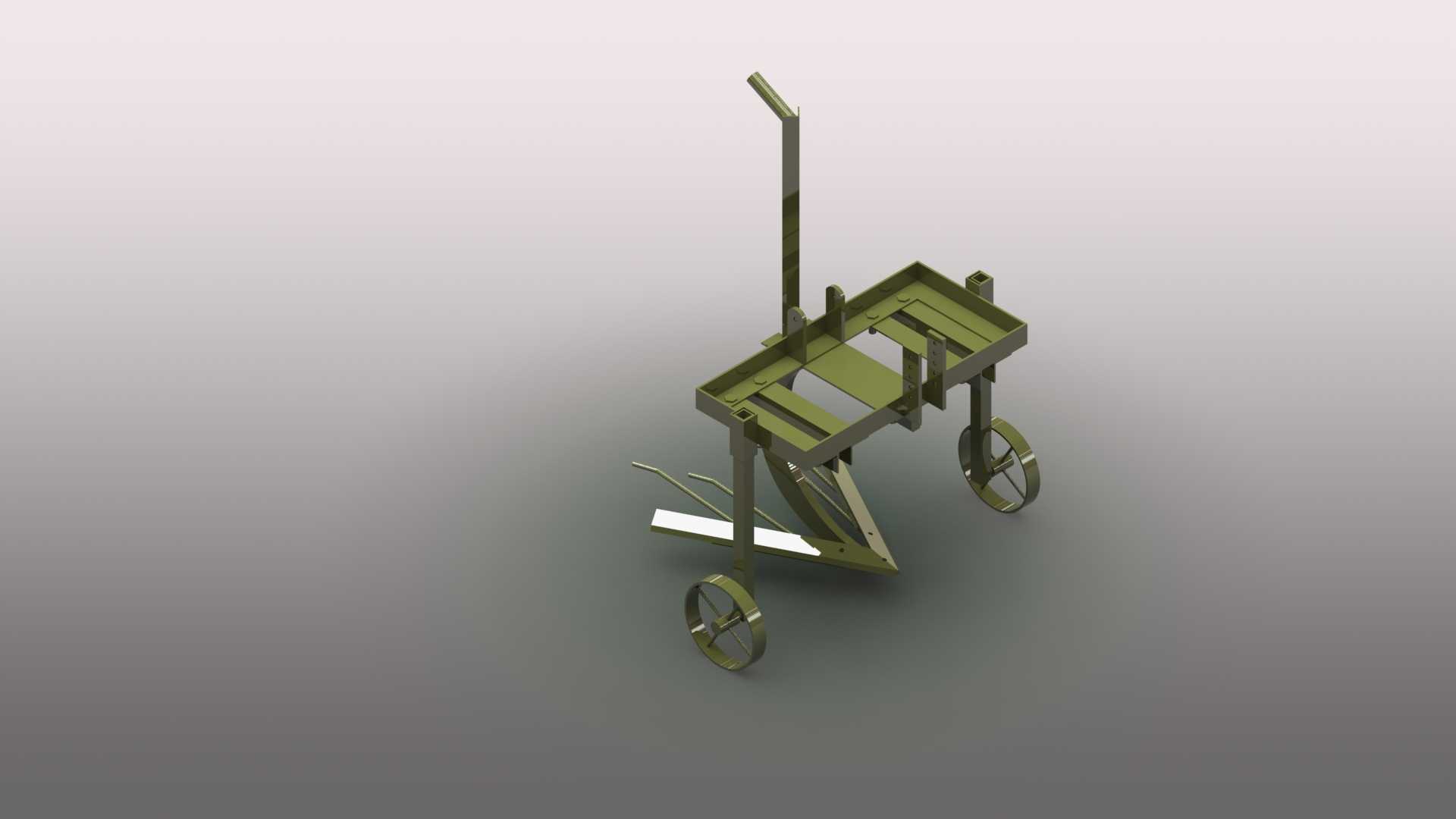

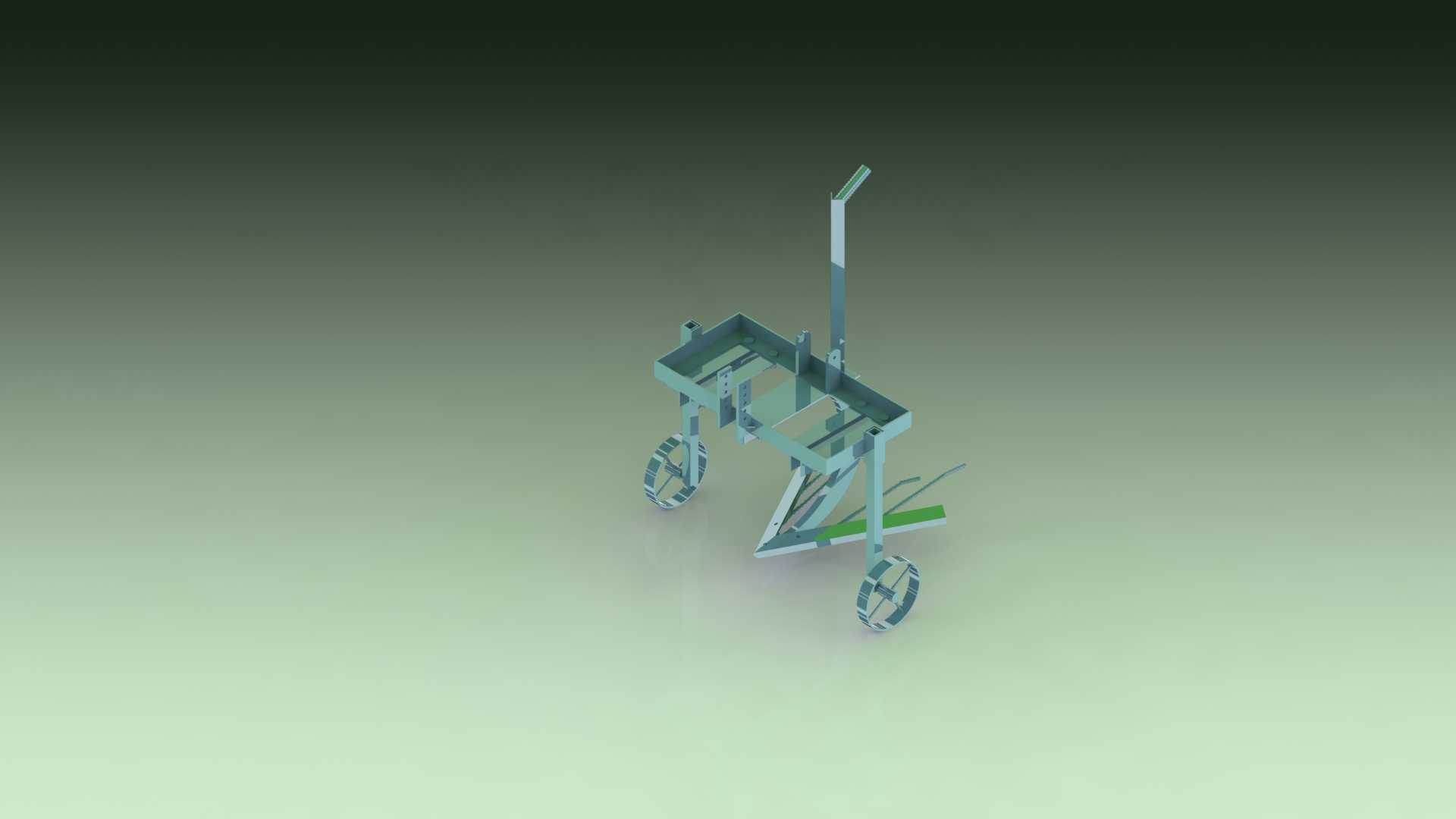

　　这款手推式鸭足耕耘设备，主要面向小块农田、菜园、山地丘陵零散耕地的中耕松土作业场景，适配无法通行大型拖拉机的狭窄种植区域，可完成作物行间的表层土壤破碎、杂草铲除、表层板结破除作业，相比传统锄头作业能降低60%以上的人工劳动强度，作业效率是人工锄地的3-4倍。从结构设计逻辑来看，整机采用框架式焊接承载结构，主框架采用矩形薄壁钢管拼焊而成，在保证结构刚度满足耕作受力需求的前提下，尽可能控制整机自重，降低单人手推作业的推行阻力。行走部分采用两个窄幅实心轮，轮缘设计有浅防滑纹路，轮距匹配常见旱地作物的行间预留宽度，作业时行走轮沿作物行间垄沟行进，不会碾压作物根系，轮轴位置设置有简易的高度调节卡槽，可通过调整轮轴与主框架的相对固定位置，

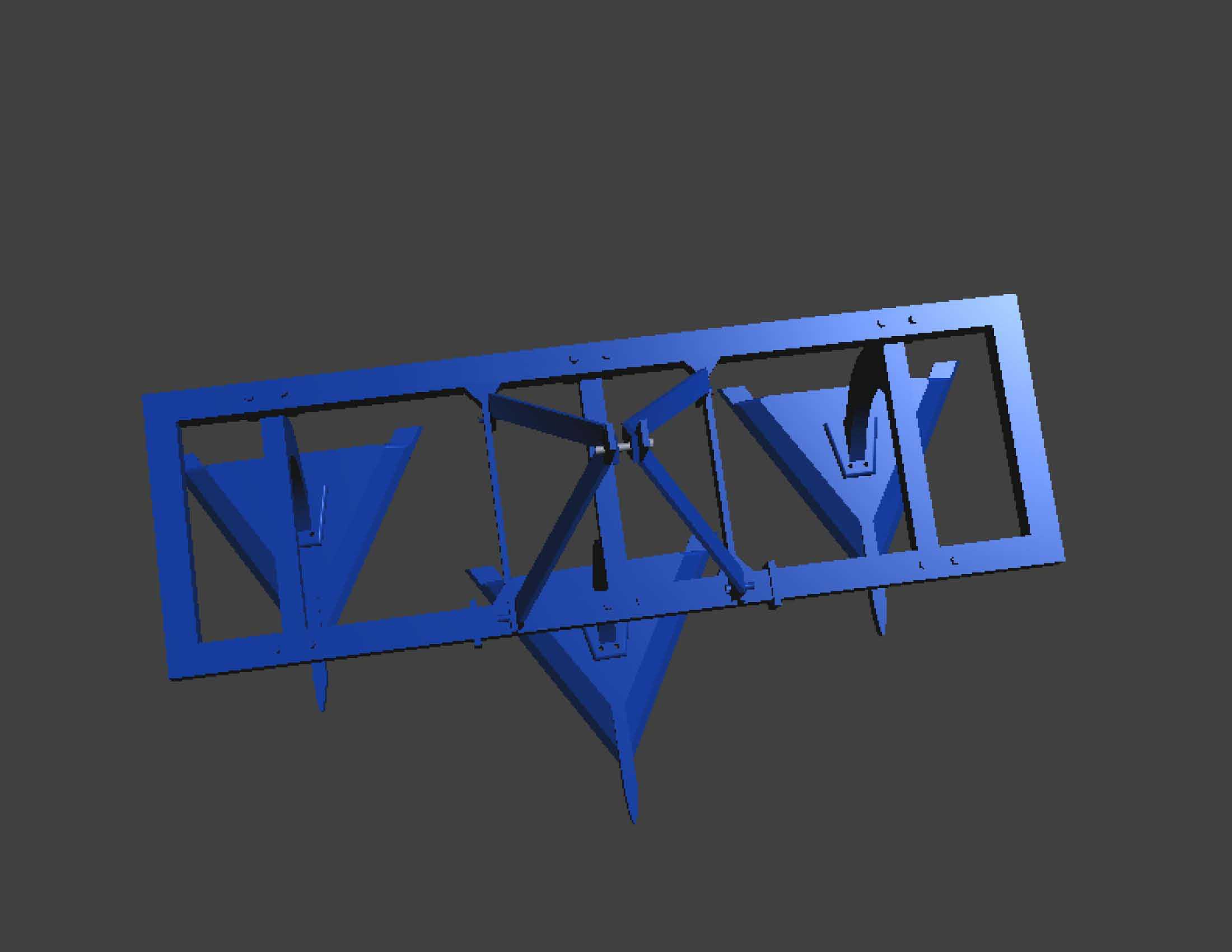

　　改变耕作部件的入土深度，适配不同土壤质地、不同作物生长期的中耕深度需求，入土深度调节范围覆盖3厘米到10厘米，可满足蔬菜、旱地粮油作物苗期到生长期的中耕作业要求。核心耕作部件为鸭足式耕耘铲，铲尖采用锐角入土设计，入土阻力小，铲翼按照鸭足形态做曲面延展，作业时随着设备向前推行，铲尖先切入板结土层，曲面铲翼会将切开的土块向上抬升、翻抛，同时将土层内萌发的杂草根系切断、带出表层，完成松土除草的复合作业，相比传统平铲，鸭足结构的碎土效果更好，作业后表层土壤不会出现大块板结，土壤孔隙度更适合作物根系呼吸。设备的操作扶手采用向上倾斜的圆管结构，扶手末端设置有防滑握套，扶手高度适配成年人自然站立推行的握持高度，作业时操作人员无需过度弯腰，

　　可有效降低长时间作业的腰部疲劳。整机的安装边界控制紧凑，整体宽度不超过40厘米，长度控制在80厘米以内，可在宽度50厘米的作物行间灵活转向，不需要预留专门的转弯空地，适配菜园、大棚内的狭窄作业空间。从受力传递路径设计来看，操作人员施加在扶手上的水平推力，通过主框架直接传递到行走轮轴与耕作铲安装座，耕作铲作业时受到的土壤反作用力，通过斜向支撑筋传递到主框架主梁上，避免安装位置出现应力集中，所有焊接位置都做了圆角过渡处理，减少长期交变载荷下的焊缝开裂风险。耕作铲与主框架的连接采用螺栓紧固结构，当铲尖出现磨损后，可快速拆卸更换备件，不需要整体更换框架结构，降低后期使用维护成本。整机没有配置额外的动力单元，完全依靠人力推行完成作业，

　　不存在燃油、电力消耗，也没有复杂的传动维护需求，适合散户农户、小型种植园区日常中耕管理使用，在土壤湿度15%-25%的沙壤土、壤土区域作业效果最佳，不适合黏重土壤、多石块的砾石土区域作业，避免耕作铲出现变形、崩刃问题。在三维建模过程中，所有配合位置都预留了合理的安装间隙，轮轴与安装孔之间设置有简易的轴套，减少转动过程中的磨损，扶手与主框架的连接位置设置有三角加强筋，避免推行过程中扶手出现晃动。整机重心控制在行走轮轴线靠前10厘米的位置，作业时耕作铲依靠整机部分自重入土，不需要操作人员额外施加向下的压力，只需要控制行进方向与水平推力即可完成作业，操作门槛低，没有农机操作经验的人员也可快速上手使用。
