带除草剂喷施组件的旱地BBF播种设备

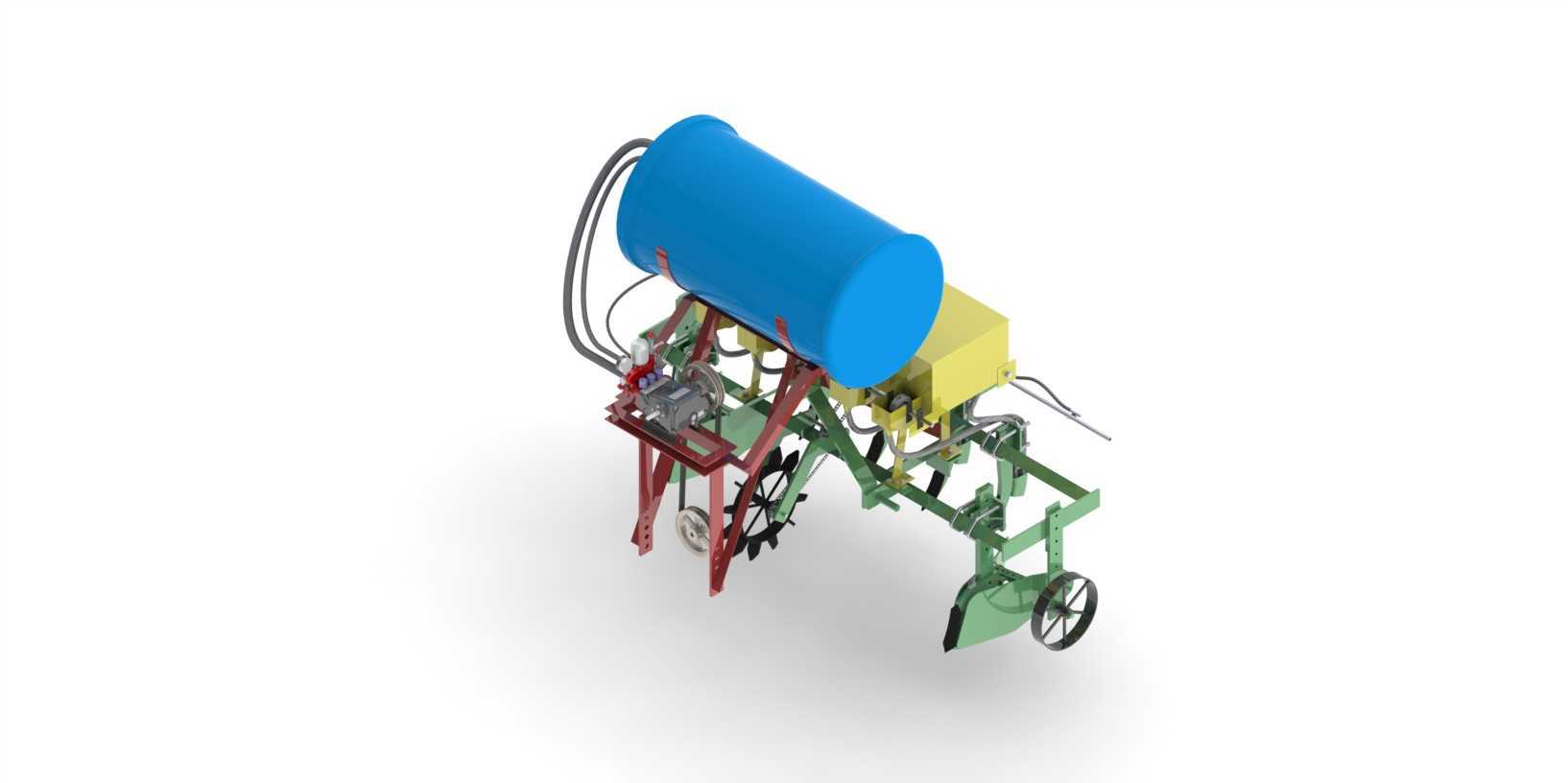

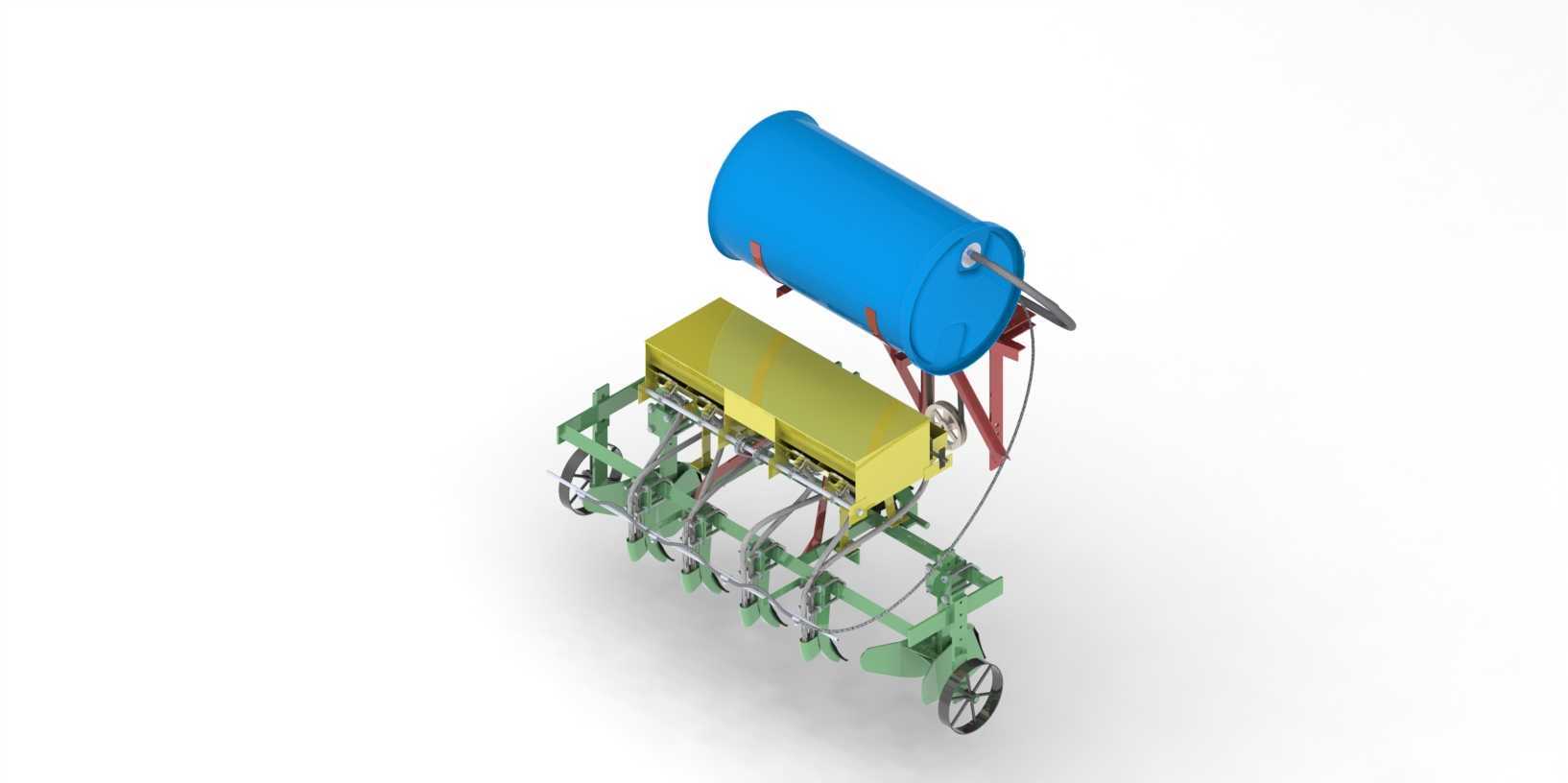

在旱作农业的播种作业环节，传统作业流程需要先后完成开沟、播种、覆土、喷施除草剂等多道工序，多台设备依次进地不仅会压实土壤，还会拉长作业窗口期，尤其在春播时节，土壤墒情变化快，多工序衔接的时间成本很容易错过最佳播种窗口。这款集成了除草剂施用附件的播种设备，正是针对旱作区播种作业的痛点设计，将播种与苗前封闭除草功能整合在同一台机具上，单次进地即可完成全部核心作业工序，大幅减少农机对耕地的碾压次数，同时压缩作业周期，适配北方旱作区玉米、大豆、高粱等多种旱田作物的播种需求。从结构布局来看，设备采用三点悬挂的挂接方式，能够适配多数主流马力段的轮式拖拉机后悬挂接口，挂接点的位置设计充分考虑了拖拉机后提升臂的行程范围，作业状态下整机最低点距离地面的高度预留了足够的通过间隙，即使在有少量作物根茬的未翻耕地块，也不会出现拖堆、卡滞的问题。设备上部的蓝色储液罐采用卧式布置，重心尽量靠近悬挂挂接点，减少作业过程中药液重量变化对拖拉机后悬挂载荷分布的影响，储液罐的加注口设置在罐体侧上方，配套的滤网结构能够过滤药液中的不溶杂质，避免堵塞下方的喷施管路，罐体底部的出液口位置做了下沉设计，能够保证罐内药液基本排空，减少残余药液的浪费。储液罐下方的黄色种箱采用分腔设计，每个腔体对应一行播种单元，种箱内部的排种器采用槽轮式结构，能够根据不同作物的播种量需求调整槽轮的工作长度，实现播量的精准控制，排种器的动力传递通过地轮驱动的链条传动实现，传动比经过匹配校准，能够根据作业速度自动调整排种转速，保证不同行进速度下的播种株距稳定，避免出现断条、漏播或者下种过密的问题。下部的播种单体采用平行四连杆仿形结构，每个播种单体都可以独立随地面起伏上下浮动，保证开沟器的入土深度始终保持在设定范围内，即使在地表平整度较差的地块，也能保证播种深度一致，为后续的出苗整齐度提供基础。开沟器采用锄铲式结构，入土阻力小，能够在秸秆还田的地块顺利切开表层残茬，开出宽度合适的种沟，排种管将种子导入种沟后，后方的覆土镇压轮会及时完成覆土和轻度镇压，让种子与土壤紧密接触，减少土壤水分蒸发，助力种子萌发。集成的除草剂喷施组件采用管路与储液罐连通，喷施管路布置在播种单体的后方位置，喷头的安装高度和喷射角度经过反复调试，能够在播种覆土完成后，均匀将除草剂喷施在地表形成药膜，喷施的幅宽与播种作业幅宽完全匹配，不会出现漏喷或者重喷的问题，喷头采用防滴漏结构，在设备停止作业或者转弯提升状态下，喷头不会自动滴漏药液，避免造成局部药害。整个设备的机架采用矩形钢管焊接成型，焊接位置做了加强筋处理，能够承受旱田作业过程中的颠簸载荷，所有转动部位都配套了密封式轴承，能够阻挡田间的尘土进入轴承内部，延长部件的维护周期。从安装边界来看，设备的整体宽度匹配常规旱作区的播种行距要求，运输状态下的宽度不超过农村道路的通行限宽，不需要额外拆解即可完成地块之间的转场运输，挂接后的整机长度不会影响拖拉机的转向灵活性，在地头转弯时只需要将机具提升到合适高度，即可顺利完成掉头操作，不需要额外调整管路或者拆卸部件。在实际作业过程中，操作人员只需要在作业前根据作物品种调整好排种量、喷施压力和开沟深度，作业过程中只需要关注拖拉机的行进路线，保证播行走直即可，不需要额外的操作人员跟机调整，大幅降低了播种作业的劳动强度。这种功能集成的设计思路，也为后续其他农机具的功能拓展提供了参考，在不改变原有核心作业功能的前提下，通过合理的结构布局整合关联作业工序，是提升旱作农业作业效率的有效路径。
