手动链条滑轮齿轮联动升降传动结构

　　这套手动链条滑轮传动结构，主要面向无动力源场景下的小载荷升降作业需求，常见于小型仓储工位的物料抬升、轻型设备检修时的部件托举、户外无供电区域的简易重物移位等场景，完全依靠人力输入即可完成稳定的升降动作，不需要额外布设电气线路或者配套液压、气动动力单元，在零散作业、应急抢修、偏远区域施工等场景下的适配性极强。从结构组成来看，整套传动单元以多组不同模数的圆柱直齿轮作为核心扭矩传递部件，输入端衔接手动链条的驱动链轮，人力拉动链条时，链轮带动同轴的主动齿轮转动，通过齿轮组的逐级啮合实现扭矩放大，最终输出端衔接滑轮组的绕绳轮，带动牵引绳完成升降动作。设计过程中，齿轮组的啮合间隙做了针对性控制，每一级齿轮的侧隙控制在0.1-0.2mm区间，

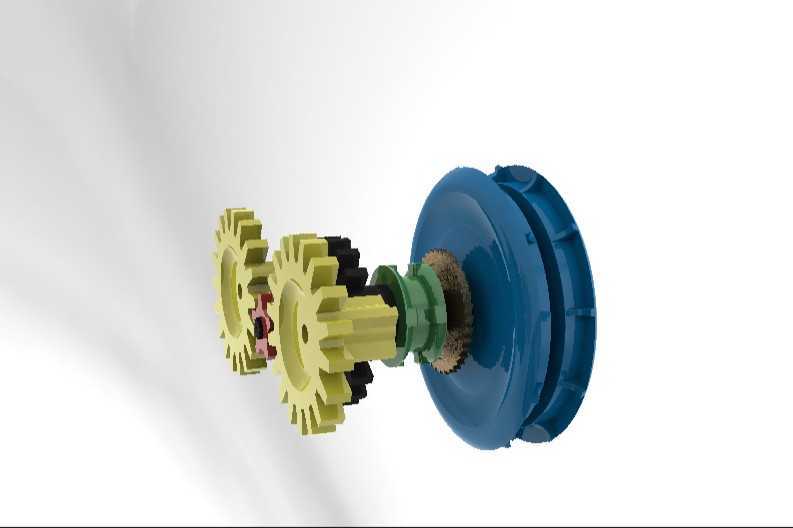

　　既避免间隙过大导致的回程空程，也防止间隙过小出现卡滞、传动阻力陡增的问题；齿轮齿形采用标准渐开线设计，压力角选取通用的20度，保证啮合过程的平稳性，降低手动操作时的顿挫感。滑轮组件采用带挡边的轮槽设计，轮槽弧度匹配常用的6mm直径钢丝绳或者尼龙牵引绳，防止牵引绳在受力过程中脱出轮槽，滑轮内置的衬套采用自润滑材质，长期无维护状态下也能保持较低的转动阻力。整套结构的安装边界经过紧凑化设计，主体蓝色端盖作为整个传动单元的安装基准面，端盖上预留了4个均布的安装孔，可以直接通过螺栓固定在立式支架、墙面预埋板或者设备机架的对应安装位上，安装孔的中心距按照通用的轻型升降支架安装尺寸设计，不需要额外做安装位的二次改造。齿轮组的排布采用同轴错位布局，

　　不同齿数的齿轮沿轴向依次排布，在有限的径向空间内实现了合理的传动比匹配，整套传动单元的径向最大尺寸不超过220mm，轴向总厚度控制在120mm以内，不会占用过多的安装空间，适合在空间局促的作业场景下布置。手动操作端的链条垂落长度可以根据实际作业高度调整，链轮的齿形匹配标准的工业传动链条，链条与链轮的啮合包角大于120度，避免受力时出现跳齿、打滑的问题。在实际使用过程中，这套结构的传动效率可以达到85%以上，普通人单手操作即可完成50kg以内载荷的平稳升降，齿轮组的传动比经过匹配计算，手动拉动链条的力控制在150N以内，符合人力操作的施力舒适区间，长时间操作也不会产生过度的疲劳感。结构的防护设计上，

　　外侧的蓝色端盖将齿轮组的啮合区域完全封闭，避免作业过程中灰尘、碎屑进入齿轮啮合面造成磨损，同时也能防止操作人员的衣物、肢体误卷入传动部件，提升作业过程的安全性。滑轮组的牵引绳出口处做了圆角导向处理，避免牵引绳在收放过程中与壳体硬摩擦，延长牵引绳的使用寿命。整套结构没有复杂的电控或者液压元件，所有零部件都采用通用化的标准件设计，齿轮、链轮、滑轮、衬套等部件都可以直接替换同规格的标准配件，后期维护成本极低，即使在缺乏专业维修条件的场景下，操作人员也可以自行完成易损件的更换。在设计验证阶段，这套结构经过了连续1000次升降循环测试，齿轮啮合面没有出现明显的磨损点，滑轮转动依旧顺畅，手动操作的阻力没有出现明显上升，完全可以满足长期频繁使用的需求。针对不同的安装场景，这套传动结构既可以水平安装用于水平方向的牵引移位，也可以垂直安装作为升降机构的核心传动单元，适配不同的作业需求，不需要对结构本身做大幅度的修改，只需要调整安装支架的固定形式即可完成场景切换。
