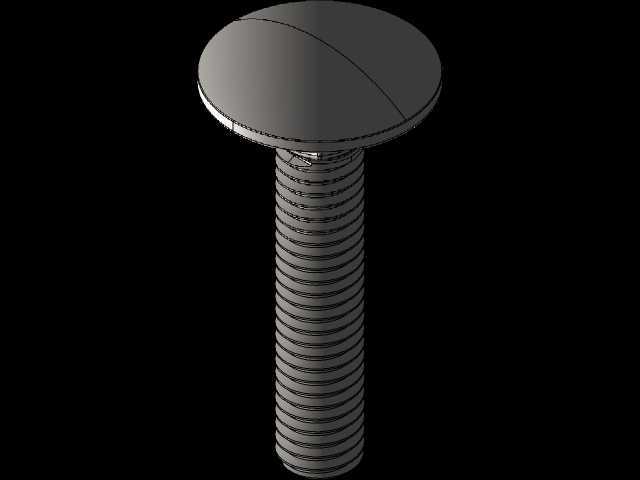

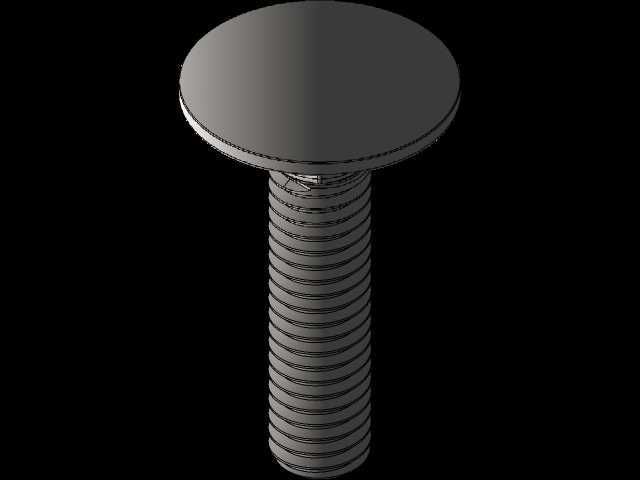

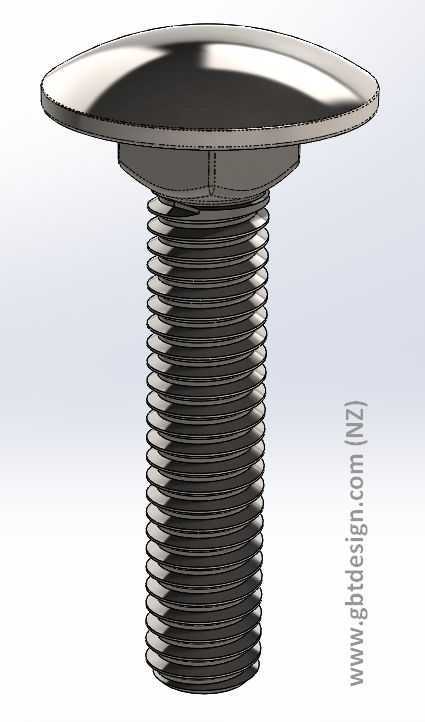

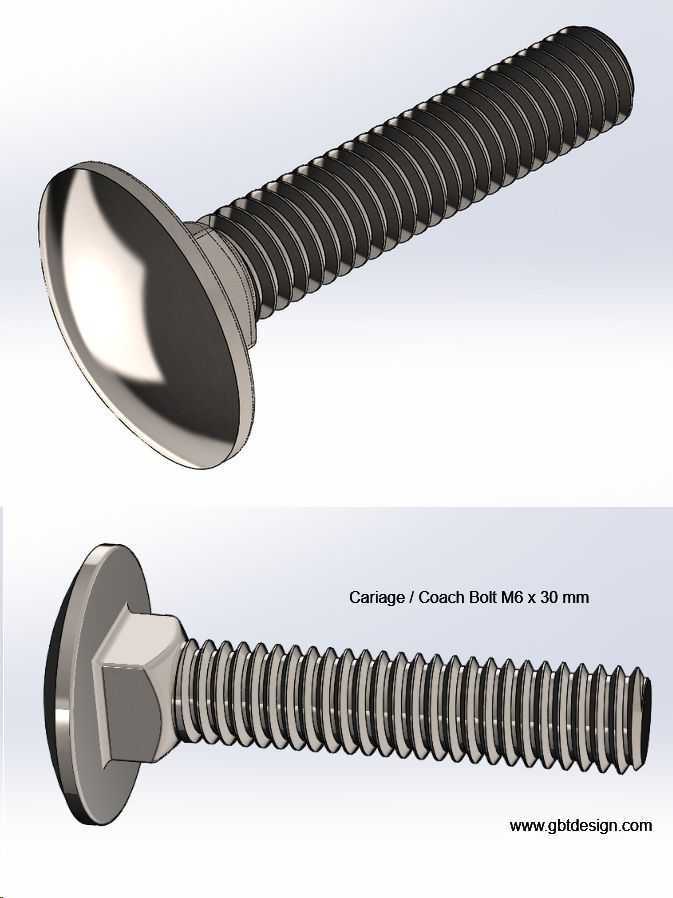

圆头方颈M6马车螺栓精密结构设计

　　这类圆头方颈螺栓常被业内称作马车螺栓，最早在木质马车结构装配中普及，如今在多类装配场景中都有不可替代的作用。车架装配环节里，它的方颈结构可以直接卡入型材的预制方孔内，拧紧过程中螺栓自身不会跟转，不需要额外用工具固定螺栓头，单侧就能完成锁紧操作，在客车内饰件固定、钣金框架拼接、货架组装、护栏连接等场景中，这种防跟转的特性能大幅提升装配效率，尤其是在操作空间受限、无法从背面触及螺栓头的工位上，优势格外明显。

　　从结构功能来看，圆头的大弧面设计并非单纯为了外观规整，更大的作用是增大螺栓头与被连接件表面的接触面积，降低接触面的压应力，避免软质被连接件比如薄铝板、工程塑料板、木质构件在锁紧时被压溃，同时光滑的圆弧头没有尖锐棱角，安装完成后不会剐蹭操作人员或者外接管线，在有安全防护要求的外露连接部位，这种头型比外六角螺栓更适用。方颈段的尺寸是整个零件设计的核心，方颈的对边尺寸要略大于安装孔的方孔边长，压入后能形成足够的周向止转力矩，方颈的高度则要匹配被连接件的总厚度，确保方颈完全卡入安装孔后，螺杆段的螺纹部分能顺利伸出配合螺母锁紧，不会出现方颈悬空导致螺栓转动的问题。

　　设计过程中，首先要确定螺纹规格为M6的粗牙螺纹，螺纹段的长度可以根据实际连接厚度做适配调整，螺杆部分的光杆段直径要与螺纹大径保持合理的公差配合，避免穿入安装孔时出现卡滞。圆头的球面弧度要兼顾接触面积与头部厚度，头部过厚会增加整体重量、占用多余装配空间，头部过薄则会降低螺栓头的结构强度，锁紧时容易出现头部变形断裂的问题。方颈与圆头的衔接位置要做合理的圆角过渡，避免应力集中，在承受交变载荷的连接场景中，这个过渡位置是应力集中的高发区，圆角处理能大幅提升零件的疲劳强度。

　　安装边界方面，预制的安装方孔需要与方颈段做小间隙配合，方孔的冲压或铣削加工公差要控制在合理范围内，孔位边缘的毛刺要提前清理，避免方颈卡入时出现倾斜，导致螺栓安装后轴线与连接面不垂直。被连接件的总厚度不能超过方颈高度与螺纹有效旋合长度的差值，要保证螺母旋入后至少有3到5牙的完整螺纹啮合，确保连接强度满足载荷要求。如果是用于有振动的工况，比如客车行驶过程中的持续振动场景，还要配合防松垫圈或者自锁螺母使用，避免长期振动下螺母出现松脱。

　　建模过程中，螺纹部分可以采用简化的装饰螺纹线用于工程图输出，做运动仿真或者干涉检查时则要绘制精确的螺纹牙型，确保装配校验的准确性。头部的球面与方颈的衔接曲面要做连续相切处理，避免后续导出到其他三维软件做有限元分析时出现网格划分错误。整个零件的尺寸基准以螺杆轴线为核心，所有形位公差都围绕这个基准设定，保证螺栓的同轴度，避免安装时出现螺杆偏斜、螺母无法顺利旋入的问题。这类标准件的建模精度会直接影响整台设备的装配校验结果，很多新手在做整机装配时容易忽略标准件的细节尺寸，导致实际生产中出现安装干涉、螺栓长度不匹配的问题，精准的模型能在设计阶段就提前排查出这类问题，减少后续现场整改的成本。
