WorkMate工作台腿部锁扣优化结构设计

　　这款锁扣结构主要适配折叠式工作台的腿部支撑锁定场景，在日常车间作业、户外临时施工、家装现场作业等场景中，折叠工作台需要频繁完成展开支撑、折叠收纳的动作，腿部锁扣作为核心锁定部件，直接决定工作台使用过程中的支撑稳定性与操作便捷性，一旦锁扣出现磨损松脱、卡滞失效的问题，轻则导致工作台面晃动影响加工精度，重则引发支撑腿突然折叠造成工件坠落、操作人员磕碰的安全事故。

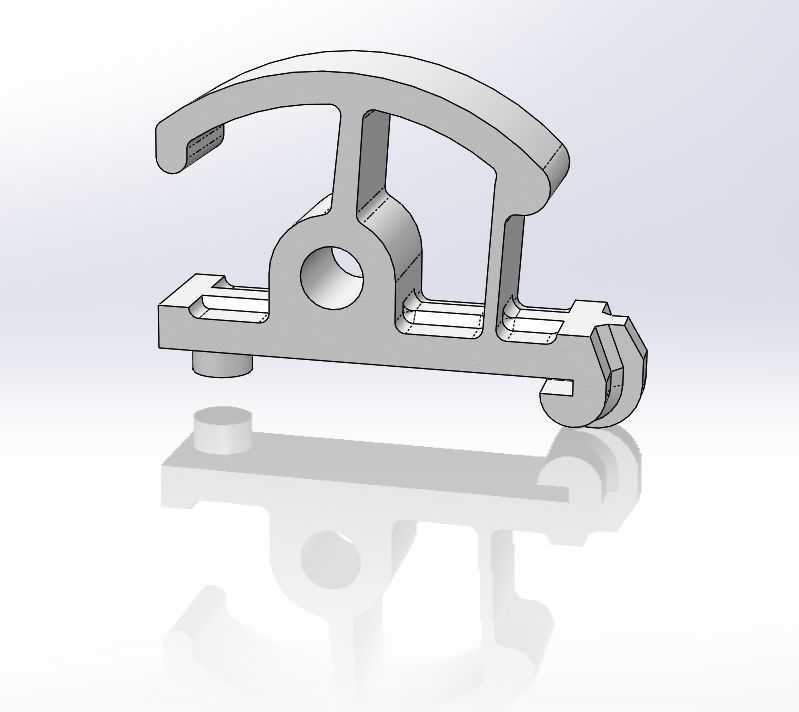

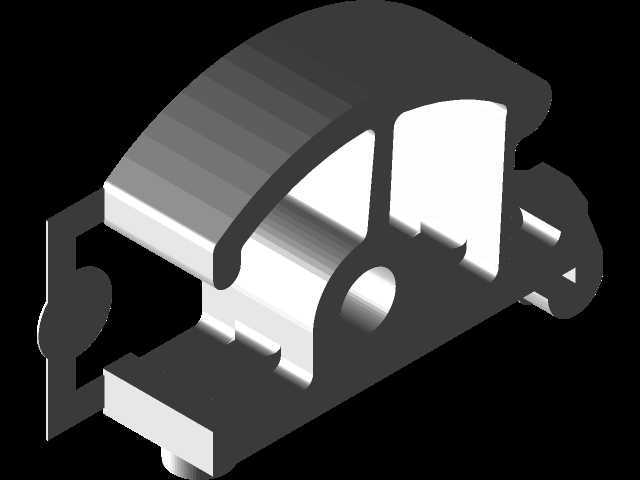

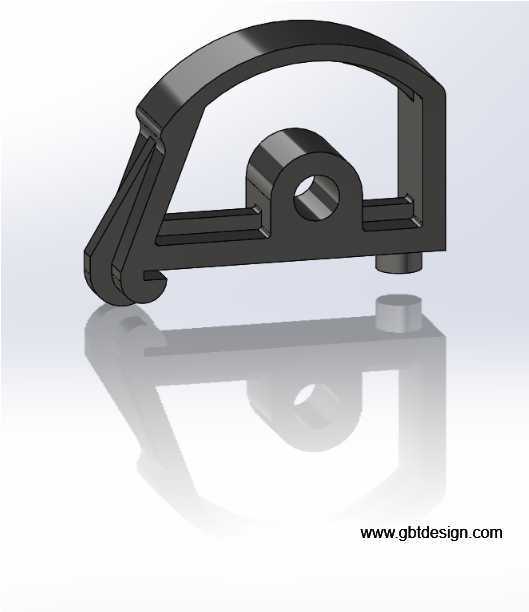

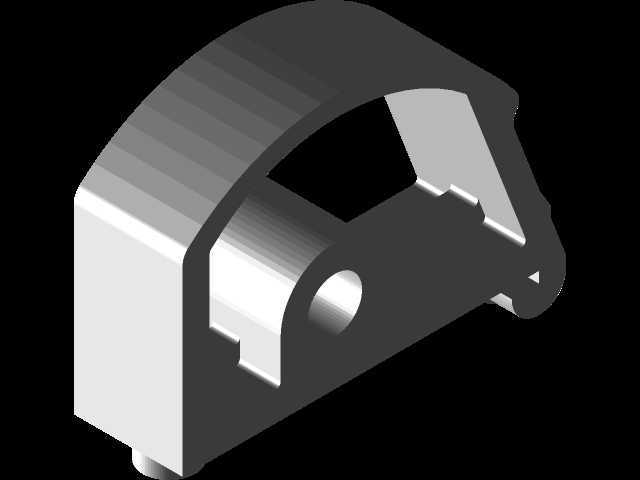

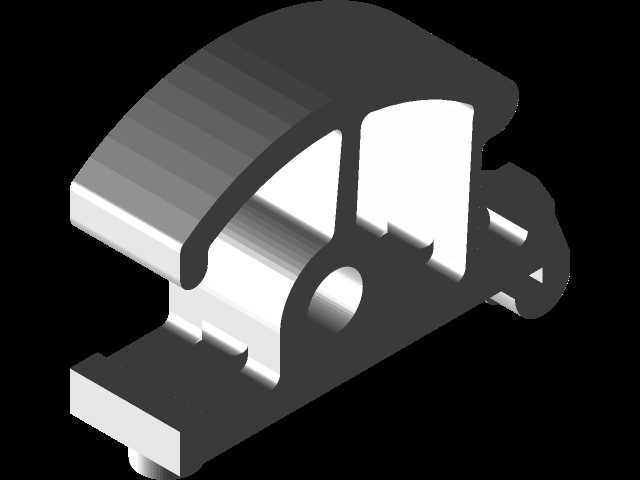

　　从功能特性来看，该锁扣集成了弹性张紧、卡位锁定、快速解锁三个核心功能，一体成型的主体结构减少了分体装配带来的累积误差，中部的铰接孔用于与工作台腿部的铰接轴配合，作为整个锁扣转动的支点，孔位公差控制在合理间隙范围内，既保证转动过程无卡滞，又不会因间隙过大导致锁扣晃动产生锁定虚位。锁扣上部的弧形压臂在锁定状态下会抵紧工作台的横向支撑横梁，依靠结构自身的弹性形变提供持续的压紧力，避免工作台受载时支撑腿出现外扩滑移；下部的两个卡位凸台分别对应展开锁定、折叠收纳两个卡位位置，切换状态时只需扳动锁扣尾部的扳动位，克服弹性张紧力即可完成档位切换，操作时无需额外工具，单手握持即可完成解锁与锁定动作。

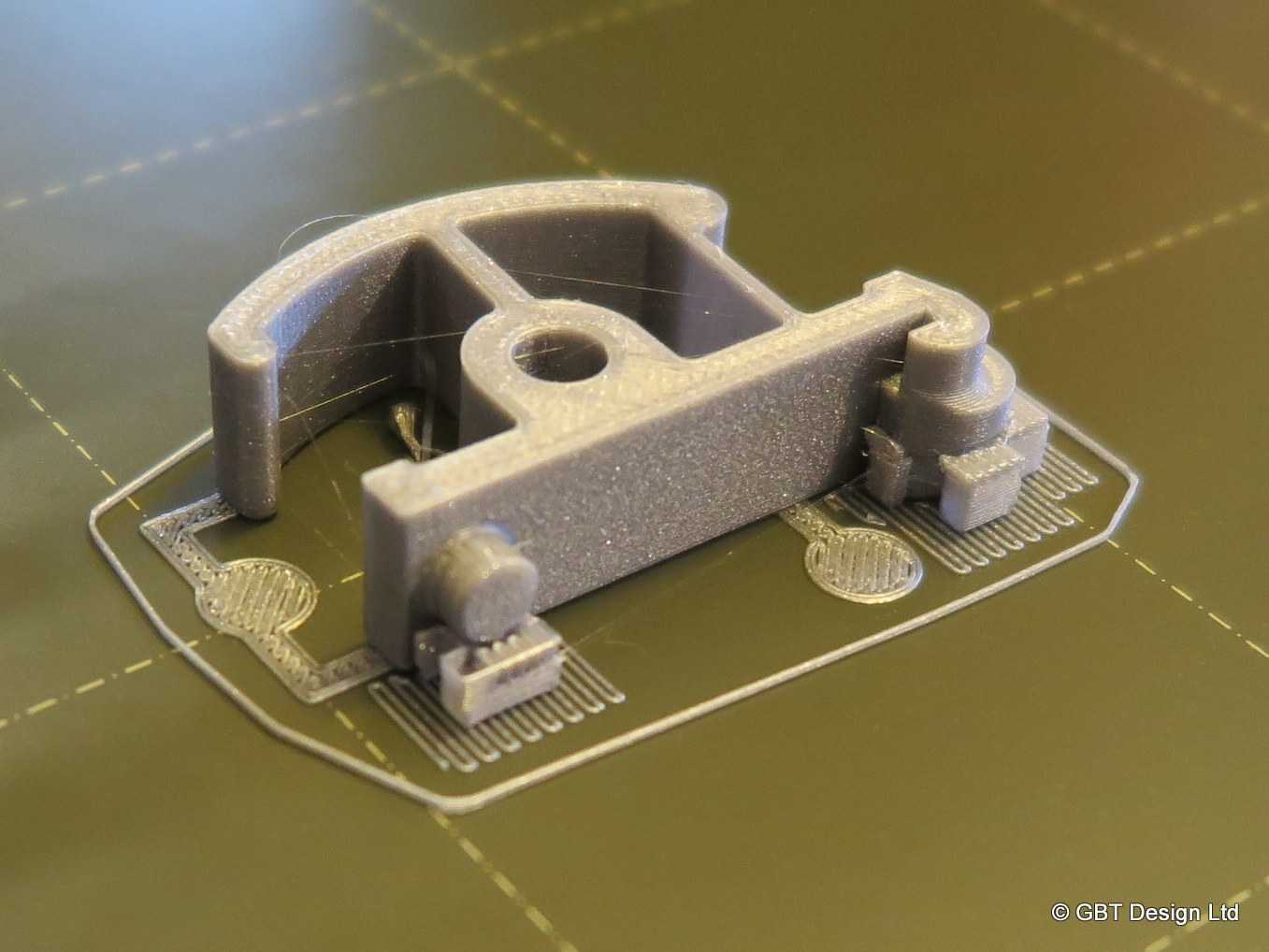

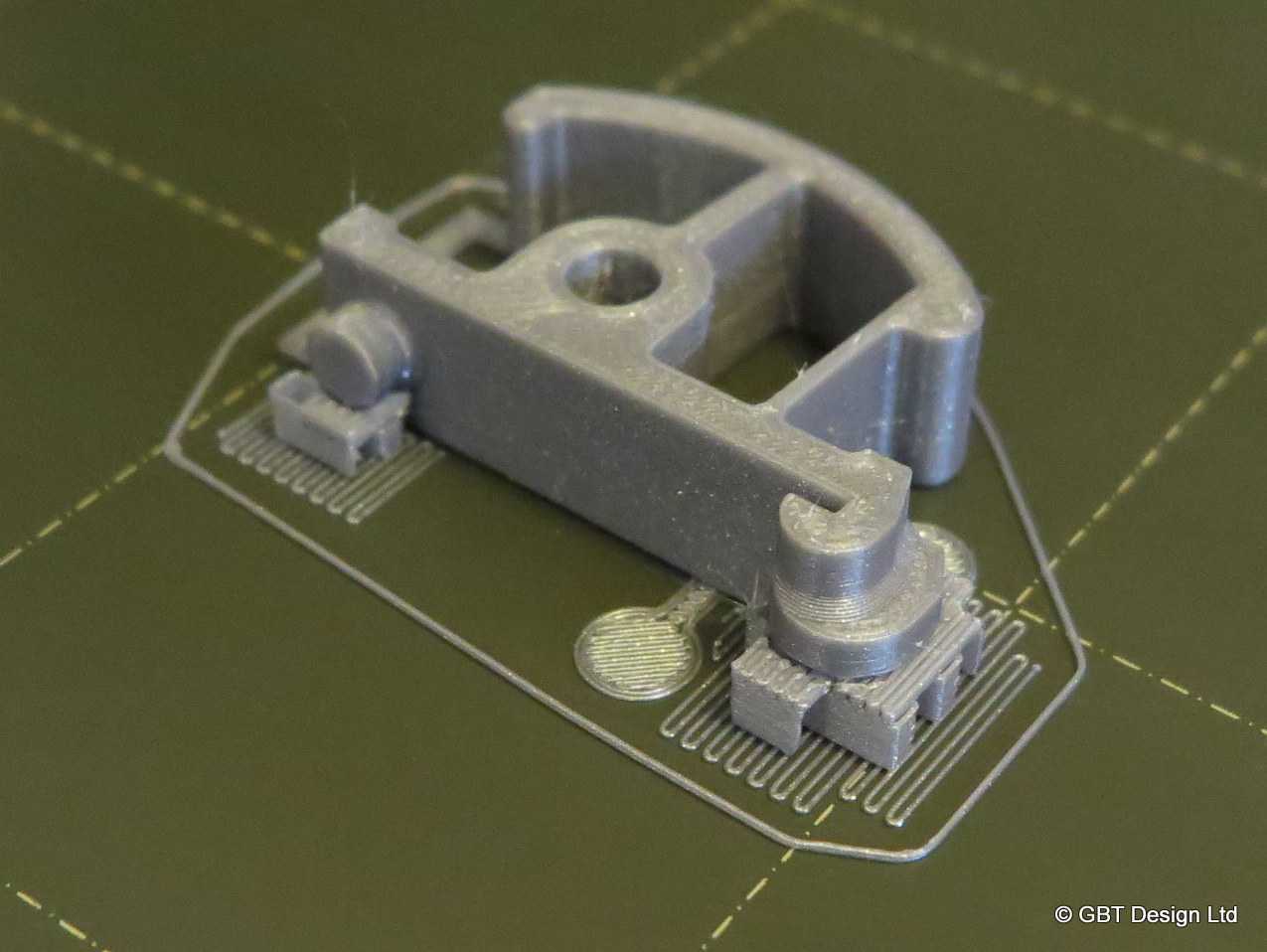

　　设计过程中首先针对原有损坏零件的失效形式做了对应优化，原有零件在长期使用后出现的卡位磨损、弹性臂断裂问题，在结构上做了针对性补强：弹性臂与主体连接的位置做了大圆弧过渡，减少应力集中导致的断裂风险，卡位凸台的接触端面做了小角度的导向斜面，既方便卡入配合位，又能在锁定后形成反向止退的角度，避免受振动时自动脱开。考虑到小批量试制与维修替换的需求，结构设计适配增材制造的工艺特性，在零件与打印平台接触的贴合面位置增设了三道等厚度的粘贴垫结构，厚度控制在0.2mm，既能够提升打印时的零件附着力，减少翘曲变形，又不会影响零件最终的装配尺寸，打印完成后无需额外打磨去除即可直接装配使用。

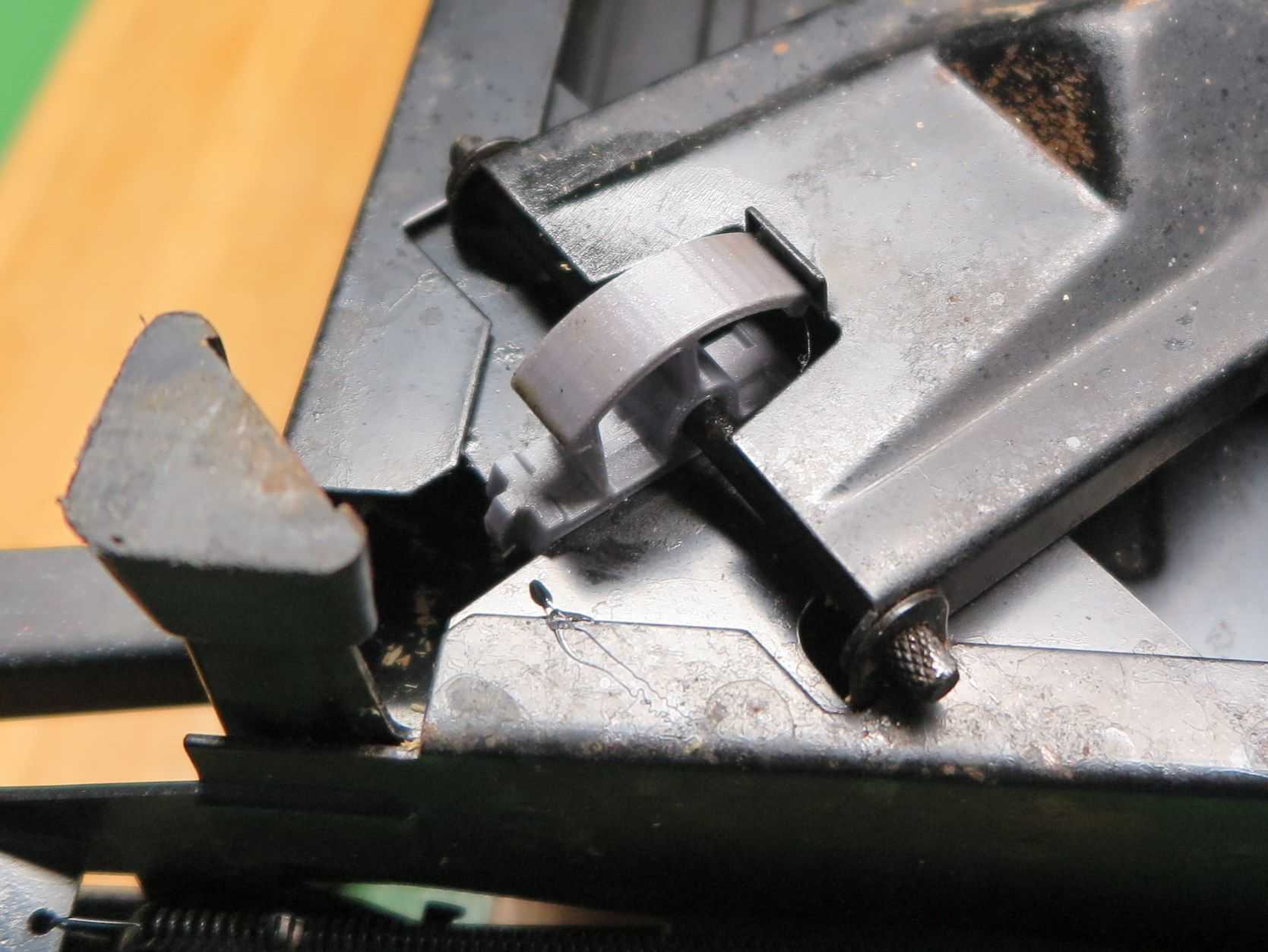

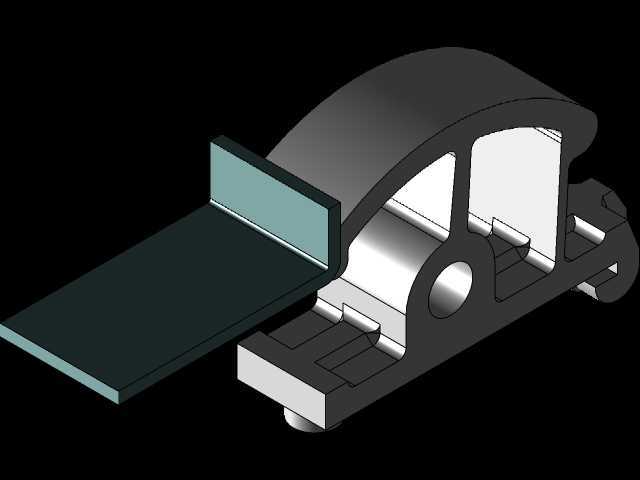

　　安装边界方面，锁扣整体的转动半径经过反复校核，在整个转动行程内不会与工作台腿部的型材、相邻的支撑连杆产生运动干涉，铰接孔的孔径适配常规折叠工作台通用的铰接轴尺寸，两侧的卡位凸台间距与工作台支撑腿上的卡位槽尺寸完全匹配，锁定状态下弧形压臂的压紧行程预留了足够的磨损补偿量，即使长期使用出现接触面磨损，依然能够依靠弹性形变提供足够的压紧力，不会出现锁定松动的问题。锁扣下部的定位柱在锁定状态下会嵌入支撑腿的定位孔内，承担主要的剪切载荷，将锁扣承受的载荷分散到铰接轴与定位柱两个受力点上，大幅降低弹性臂的受力负荷，延长零件的整体使用寿命。

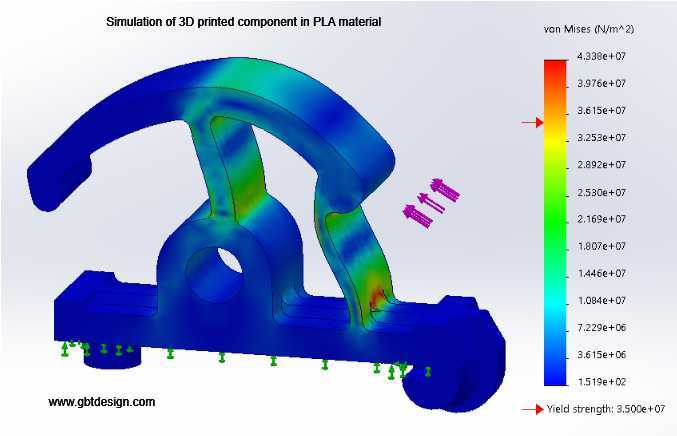

　　从实际使用的载荷工况出发，结构设计时考虑了工作台满载时的受力情况，当工作台面放置较重的加工工件、操作人员倚靠工作台面时，支撑腿向外撑开的力会作用在锁扣的卡位结构上，此时锁扣的受力方向与卡位凸台的止退方向一致，不会出现解锁的趋势，只有主动扳动锁扣尾部施加解锁力时，才能完成档位切换，完全避免了误触解锁的风险。弹性臂的弹力经过反复调试，既不会因为弹力过大导致解锁操作费力，又能保证锁定状态下有足够的压紧力，消除各铰接位置的装配间隙，让工作台支撑腿在锁定后没有旷量，保证工作台面的稳定性。
