可变螺距研磨边缘圆柱螺旋弹簧结构

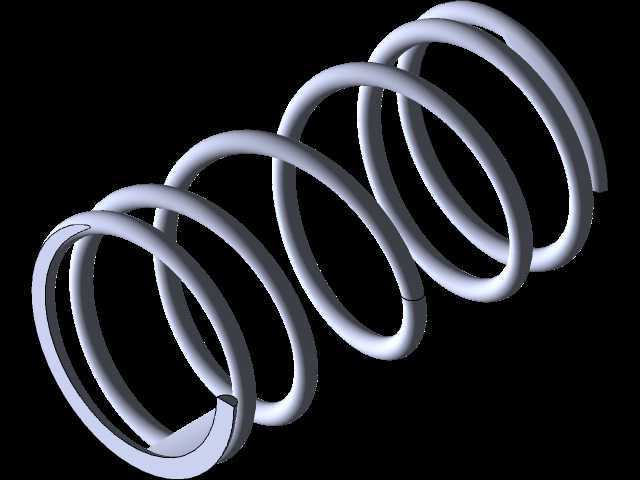

　　做机械结构设计这么多年，弹簧这类基础弹性元件的选型和建模，往往是最容易被新手忽略的环节，很多人觉得就是扫个螺旋线做个凸台，真到实际装配出问题的时候，才知道每一处结构细节都对应着实际工况的硬性要求。这次做的这款可变螺距圆柱螺旋弹簧，端面做了研磨处理，首先要明确它的适用场景，这类弹簧不是普通的等螺距通用弹簧，它的刚度是非线性的，在小行程压缩阶段，螺距较大的区段先参与变形，刚度偏低，能吸收高频小幅振动，多用于精密仪器的隔振支座、小型冲压设备的缓冲限位、或者自动化产线里的柔性压装工位——比如电子元件插接工位的压头缓冲，既不能因为刚度过大压碎脆性元件，又要在行程后段提供足够的压紧力保证装配到位。

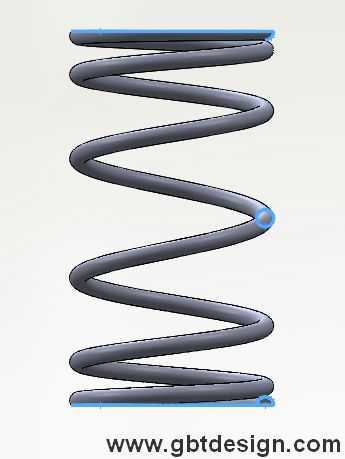

　　从功能特性来说，普通等螺距弹簧在压缩到一定程度后会出现并圈，刚度突变带来的冲击很容易损伤配合零件，而可变螺距的设计，是把弹簧的螺距从两端到中间做渐变排布，压缩过程中螺距小的圈组逐渐并紧，刚度平滑上升，整个工作行程内的弹力曲线没有明显拐点，不会出现突然的力值跳变。两端的研磨边缘是很多建模者容易省略的结构，实际生产里，不磨端面的弹簧自由状态下垂直度很难保证，装到孔位或者导杆上的时候，很容易出现偏斜，压缩过程中侧向力会蹭到安装孔壁或者导杆表面，不仅会产生异响磨损，还会导致实际弹力和设计值偏差超过15%，研磨后的端面支撑面平整度能控制在0.1mm以内，和安装座的贴合面积超过弹簧端圈周长的75%，能保证弹簧受力始终沿轴向，不会出现偏载失效。

　　设计思路上，首先要确定安装边界：这类弹簧的安装通常有两种形式，一种是装在圆柱形沉孔内，一种是套在导向光杆上，所以建模的时候首先要确定弹簧的中径尺寸，要和安装孔留0.5-1mm的径向间隙，和导向杆留0.3-0.8mm的间隙，避免压缩过程中卡滞。然后是有效圈数和支承圈的分配，两端的支承圈要做并紧处理，和邻圈的间隙控制在0.1mm以内，研磨后的端面厚度要达到钢丝直径的1/4以上，保证支撑强度不会在长期压缩后出现端圈变形。可变螺距的螺旋线生成不能直接用单一螺距参数，要分段定义螺距变化规律，从端圈的并紧状态过渡到工作圈的渐变螺距，过渡段的螺距变化率要平缓，避免钢丝在卷制的时候出现应力集中——实际卷簧的时候，螺距突变的位置很容易在热处理后出现微裂纹，长期交变载荷下会从这个位置断裂。

　　外形尺寸方面，弹簧的自由长度要结合工作行程来定，通常预压量要占到自由长度的10%-15%，避免安装后出现松动，最大压缩量不能超过并紧长度的90%，防止弹簧出现塑性变形无法回弹。钢丝直径的选择要结合最大工作载荷来计算，要保证最大载荷下的切应力在材料的许用应力范围内，常用的65Mn或者60Si2Mn材料，切应力许用值根据载荷性质不同在400-600MPa区间，建模的时候要注意钢丝的截面是正圆形，螺旋扫描的时候不能出现截面畸变，很多新手做螺旋扫描的时候截面约束不对，扫出来的钢丝是椭圆的，后续做有限元分析的时候应力结果会完全失真。另外研磨端面的建模不能直接切个平面了事，要模拟实际磨削后的状态，端圈被磨平的部分是一个平面和螺旋曲面的相贯结构，边缘要做微小的倒角，去除磨削毛刺，避免安装的时候刮伤配合零件的表面。

　　实际应用里，这类弹簧还要考虑工作环境的影响，如果是用在有油污或者腐蚀的环境，表面还要做发黑或者镀锌处理，但建模阶段核心要保证的是几何参数和实际加工状态一致，比如端圈的并紧长度、研磨面的平面度、螺距的渐变规律，这些参数直接决定了弹簧的实际弹力特性，很多人下载的弹簧模型看着外形差不多，装到装配体里做运动仿真的时候，要么出现干涉，要么力值参数不对，仿真结果完全没有参考价值。做这类基础零件的三维模型，核心不是把外形做的像，而是要把每一处和加工、装配、工况相关的结构细节做准确，让模型能直接用于工程出图、运动仿真、有限元分析，而不是仅仅做个外观展示用的几何体。比如在做装配约束的时候，研磨后的端面可以直接和安装座的平面做重合约束，不用再额外做基准面调整，弹簧的中径和安装孔、导杆的间隙可以直接通过模型测量验证，螺距的变化可以通过螺旋线参数直接核对，确保和设计计算的刚度曲线匹配。

　　很多刚入行的工程师觉得弹簧是标准件，直接调标准库就行，但实际上非标设备里大量用到的都是非标准的可变螺距弹簧，标准库里根本找不到对应参数，这时候就需要自己根据工况参数建模，建模的时候如果忽略了端面研磨、支承圈并紧、螺距过渡这些细节，做出来的模型和实际加工出来的零件差很多，后续装配的时候就会出现各种干涉、性能不达标的问题。这款弹簧的结构设计，完全贴合实际加工工艺，卷制、热处理、磨端面的每一道工序对应的结构特征都在模型里有体现，不管是用来做装配验证、运动仿真还是出工程图给车间加工，都能直接使用，不会出现模型和实物脱节的问题。
