嵌入式面板安装型USB接口连接组件

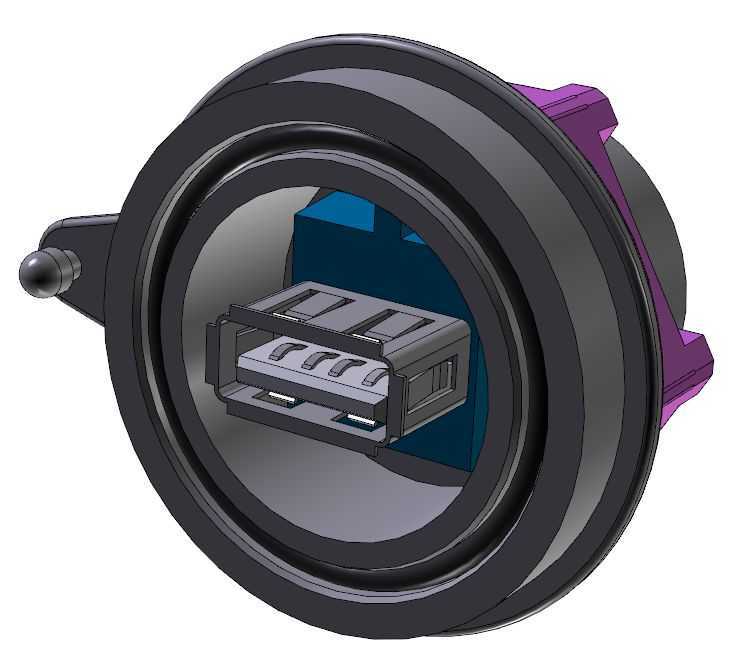

　　在工业控制机柜、户外通讯设备、检测仪器面板这类需要频繁插拔USB外设的场景里，外露式接口往往面临防尘防水等级不足、插拔受力后接口松脱、线缆拉扯导致主板焊盘脱落的问题，这款面板安装式USB插座引线组件，正是针对这类痛点做的结构优化设计。不同于直接焊接在PCB板上的板载USB接口，这款组件采用分体式引线结构，接口端通过卡扣结构固定在面板开孔处，后端通过柔性引线与内部电路板连接，插拔时的外力全部由面板安装结构承担，不会传导到内部PCB的焊盘上，从根源上避免了长期插拔导致的焊盘开裂、接口歪斜失效问题。从安装边界来看，这款组件适配标准圆形面板开孔，外侧带环形密封胶圈，安装时从面板外侧插入开孔，后侧通过旋紧卡扣或者卡爪结构锁紧，

　　安装完成后外侧法兰面与面板表面贴合，胶圈被压紧在法兰与面板之间，可满足常规工业场景的防尘防泼溅需求，不需要额外做密封处理。接口内部的胶芯采用耐插拔的工程塑料材质，接触弹片做了镀金处理，可承受上千次的插拔循环而不出现接触不良的问题，接口外侧的金属壳体做了圆角处理，插拔时不会刮伤USB插头的外壳，也能避免安装过程中划伤操作人员的手部。设计过程中特意将安装卡扣的受力点做了加厚处理，后侧的引线出口做了防弯折的应力消除结构，避免线缆在靠近接口位置反复弯折导致线芯断裂，引线长度可根据设备内部的布线空间灵活调整，线芯采用标准USB2.0的线序定义，屏蔽层全程包裹，可降低工业现场电磁干扰对数据传输的影响。在实际设备选型中，

　　这类面板式USB接口常被用在工业触摸屏、工控机、户外信号采集箱、医疗检测设备的外露面板上，既可以保留USB接口的外接扩展能力，又能避免板载接口直接外露带来的结构强度不足、密封性能差的问题。不同于常见的方形面板USB接口，这款圆形安装结构的开孔加工更简单，现场安装时不需要做复杂的方形开孔，只需要用标准开孔器在面板上开出对应直径的圆孔即可完成安装，对于薄板材质的设备外壳，圆形开孔的应力集中更小，不会因为开孔导致面板局部强度下降。接口外侧的固定法兰做了哑光防滑处理，即使戴着手套操作插拔插头，也不会出现手滑的问题，法兰边缘做了倒角过渡，不会积留灰尘和清洁死角，日常设备维护时用抹布直接擦拭面板即可完成清洁。后侧的引线与接口连接处做了灌封处理，

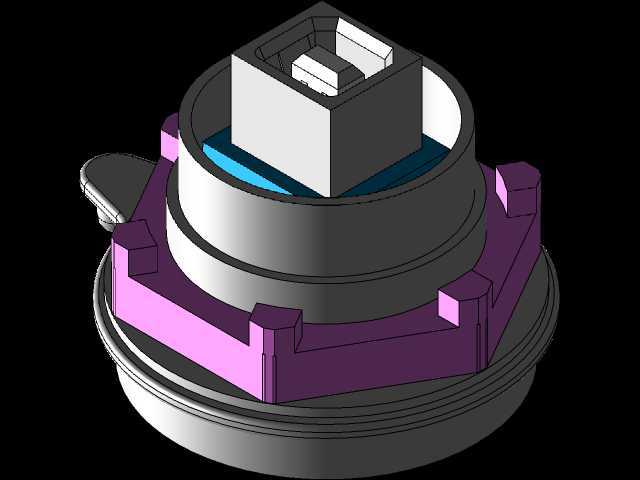

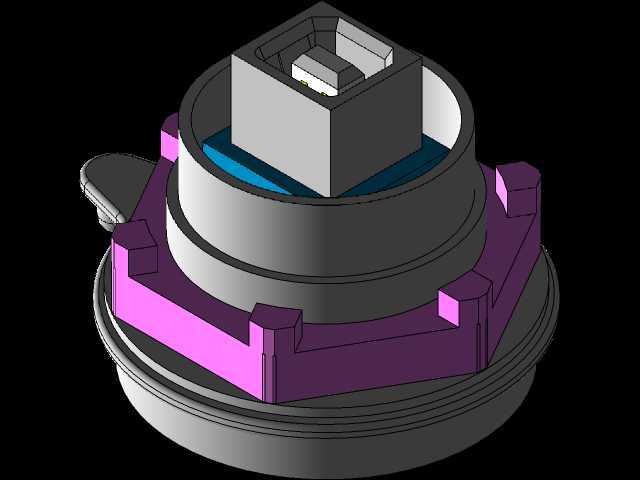

　　可避免水汽从引线间隙进入接口内部，在温差较大的户外场景使用时，也不会因为内部凝露导致接口短路。从结构建模的角度来看，这款组件的建模重点在于安装卡扣的配合公差设计，卡扣的弹性变形量需要控制在材料允许的范围内，既要保证安装时能顺利卡入面板开孔，又要保证安装后不会因为振动出现松脱，接口内部的胶芯与金属外壳的配合间隙需要控制在合理范围，避免插头插入时出现卡滞或者间隙过大导致接触不良。引线部分的建模采用柔性线缆的建模逻辑，可根据实际布线需求调整出线角度，在做设备整体装配干涉检查时，可以直接将组件模型调入装配体，模拟实际安装状态下的线缆走向，提前排查线缆与内部其他元器件的干涉问题。
