五路斯托克PCB板边缘连接器结构

　　在消费电子、工业控制板卡、小型智能设备的PCB板间互联场景里，板边缘连接器是实现板对板平行堆叠、信号与小电流通路对接的核心部件，这款五路斯托克结构的边缘连接器，正是针对小点位板边直连需求设计的接插结构。日常做板卡堆叠设计时，经常遇到两块PCB平行排布、需要在板边实现紧凑对接的场景，传统的排线接插件占用板上空间大，焊接点位多，而这类边缘连接器直接卡在子板的边缘金手指位置，母座端焊接在主板对应位置，插合后不需要额外的固定结构就能实现稳定的连接，大幅压缩板间的堆叠高度，适合对设备内部空间要求严苛的小型化电子产品、便携检测设备、嵌入式控制模块使用。从结构设计逻辑来看，这款连接器采用公母对插的卡合结构，公座端直接集成在子板边缘的金手指区域，

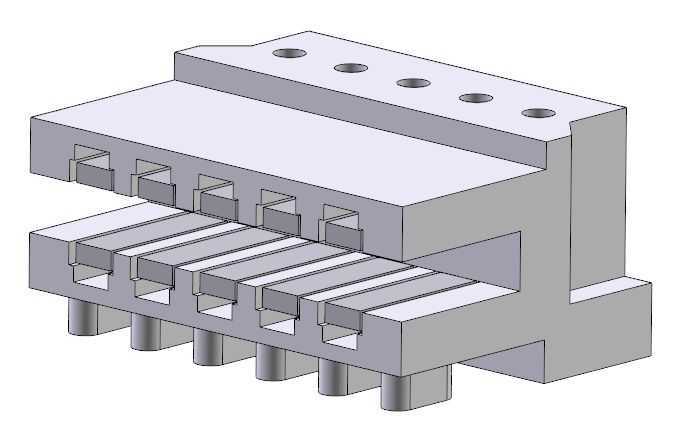

　　母座的接触弹片采用等间距排布，五路接触点位对应五条信号或供电通路，弹片的悬臂长度经过反复校核，既保证插合时有足够的接触正压力，避免设备振动时出现接触瞬断的问题，又不会因为插拔力过大导致金手指磨损、插装困难。母座的主体绝缘基座采用台阶式的限位结构，插合时基座的台阶面会抵住PCB板的端面，控制插合深度，避免插接过深顶坏板上的其他元器件，也能防止插接过浅导致接触弹片和金手指的接触长度不足，带来接触电阻过大的隐患。基座上方设置的五个等距安装孔，是用来穿装固定螺丝或者定位柱的，在一些振动工况比较明显的工业设备里，可以通过这几个孔位把连接器基座牢牢固定在主板或者设备壳体的安装凸台上，避免长期振动下连接器出现松脱移位。基座下方的五个定位柱，

　　对应主板上的五个定位孔，焊接前先把定位柱插进主板的孔位里，就能快速找准焊接位置，不需要额外做治具定位，大幅提升SMT焊接或者手工焊接的装配效率，定位柱的直径和PCB孔位采用小间隙配合，既能顺利插装，又能控制焊接后的位置偏移量，保证公母座对插时的同轴度。接触弹片的排布采用错位防护设计，相邻弹片之间有绝缘基座的隔筋隔开，避免相邻通路之间出现爬电、短路的问题，隔筋的高度略高于弹片的接触面，插合时隔筋会先进入公座端的对应导向槽里，起到插合导向的作用，就算插合时有轻微的位置偏差，也能顺着隔筋的导向滑入正确的插合位置，不会把弹片顶弯变形。在实际选型使用时，需要注意这款连接器的安装边界尺寸，母座焊接在主板上时，

　　要在基座的前后左右预留足够的操作空间，插合方向上不能有过高的元器件遮挡，否则会导致子板无法顺利插到位；基座的总高度要和板间堆叠的设计间距匹配，避免插合后两块PCB板出现翘曲应力，长期使用导致焊盘脱落。这款结构的通用性很强，只需要调整接触弹片的数量、调整基座的长度，就可以快速衍生出2路、3路等不同点位的连接器型号，不需要重新开制整套的模具结构，大幅缩短衍生型号的开发周期，降低小批量定制的成本。在建模过程中，所有的配合尺寸都按照行业通用的板边连接器公差标准设定，弹片的接触位置、绝缘基座的限位尺寸、安装孔和定位柱的位置度都严格匹配PCB设计的常规公差要求，导入到PCB设计软件里可以直接调用生成封装，不需要反复调整尺寸匹配度。对于做小型电子设备结构设计的工程师来说，这类连接器的三维模型可以直接放进整机装配里做干涉检查，提前验证板间堆叠的空间是否足够，插合路径上是否有元器件干涉，避免打样后才发现装配问题，大幅缩短产品的开发迭代周期。
