带双安装孔的异形电线套管结构设计

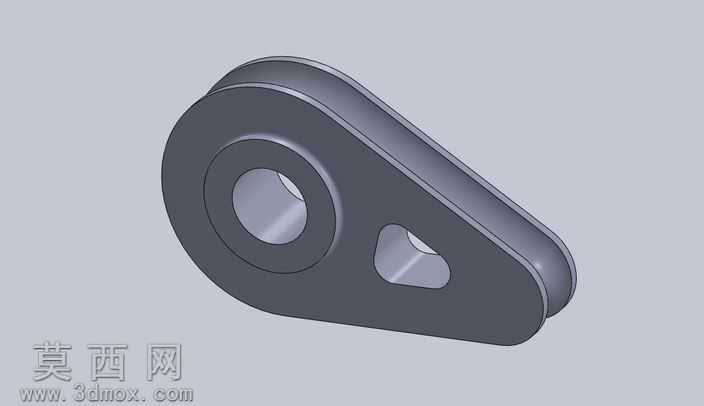

本作品为异形结构电线套管的三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制主体轮廓的闭合草图，通过拉伸凸台命令生成基础盘状基体，针对主体上的两处安装孔位，分别采用不同的草图约束逻辑完成定位：大直径主通孔采用同轴心约束与主体圆弧轮廓对齐，保证孔位与外圆的同轴度公差符合装配要求；异形三角状副孔则通过添加几何约束锁定其与主孔的中心距、相对角度，确保安装时的定位精度。建模过程中对零件的边缘全部添加了等半径圆角特征，既消除了尖锐棱角避免穿线时划伤电线绝缘层，也优化了零件的应力分布，降低使用过程中边角处的应力集中风险。材质渲染阶段选用哑光深灰色工程塑料材质，调整材质的粗糙度、反射率参数还原硬质绝缘塑料的真实质感，同时对孔位内壁添加轻微的金属光泽反射效果，模拟机加工后孔壁的光滑表面特性。结构设计上，该套管采用偏心盘式的异形轮廓，相较于常规圆形套管，可在狭小安装空间内完成固定，主通孔用于穿设待防护的电线束，副异形孔用于穿设定位销或锁紧顶针，实现套管在设备内部的无转动固定，避免电线随设备振动产生移位磨损。设计思路围绕电线防护与便捷安装两大核心需求展开，整体壁厚均匀，符合注塑成型的工艺要求，拔模角度设置合理，可直接用于后续的模具开模与量产加工，零件的所有尺寸均经过装配干涉校验，确保与配套的固定座、顶针构件能够完美适配，既满足电线绝缘防护的基础功能，也兼顾了工业场景下快速装配、长期稳定使用的实际需求。
