三位快接式接线端子结构设计

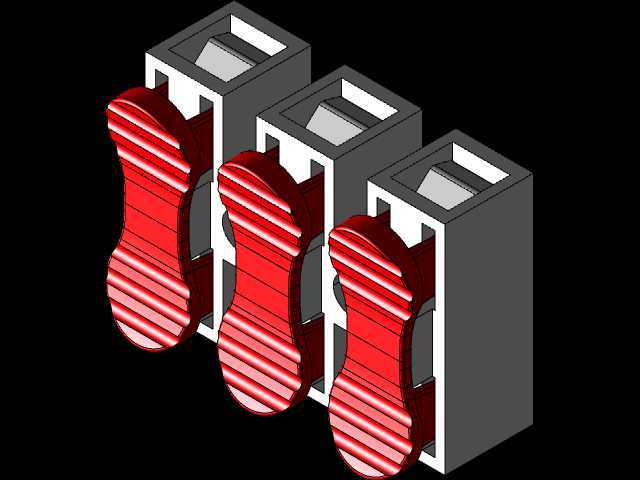

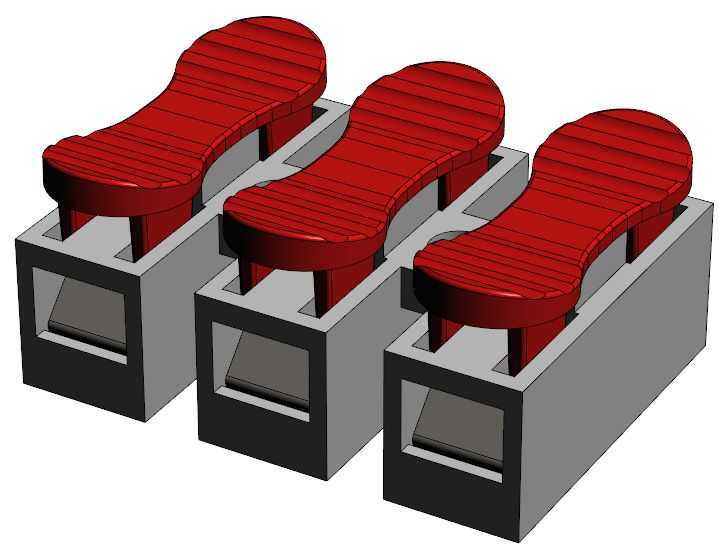

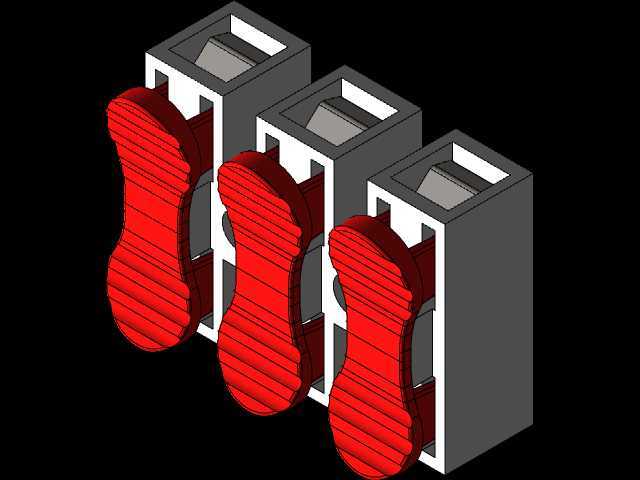

　　这款快接式接线端子的三维结构，是基于市售实物逆向测绘后完成的参数化建模，整体采用三位并排的模块化布局，单组端子的基座采用阻燃工程塑料材质做绝缘承载，上部的按压操作件做了贴合手指按压弧度的曲面造型，表面增设横向防滑棱，避免接线操作时手指打滑，提升按压施力的舒适度。在低压电气柜、小型设备控制回路、家装布线分线、自动化设备信号转接等场景中，这类快接端子的应用十分普遍，相比传统螺丝锁紧的接线端子，它不需要额外准备螺丝刀等工具，接线时只需要按下上部的红色按压件，带动内部的导电弹片张开，将剥好绝缘层的导线从基座前端的插线孔插入，松开按压件后，弹片依靠自身弹力持续压紧导线线芯，即可完成可靠的电气连接，单根导线的接线耗时可以控制在两秒以内，大幅提升批量布线的作业效率。

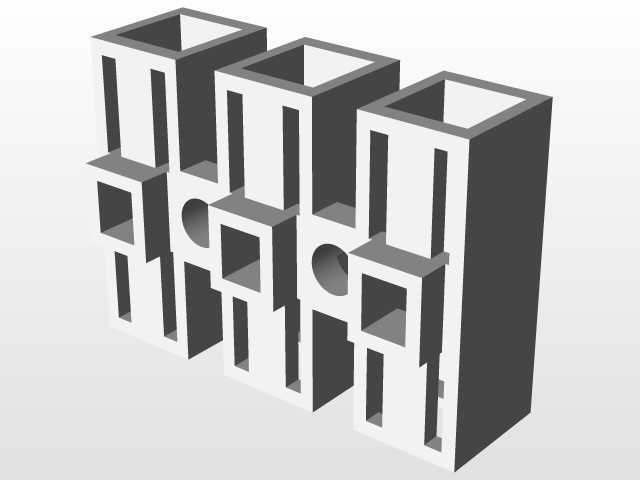

　　从结构设计逻辑来看，基座部分做了等距的分隔筋，将三个独立的接线单元完全隔开，避免不同回路的导线误触造成短路，每个单元的插线孔做了导向倒角，方便导线顺利插入，不会被基座边缘刮伤线芯。内部的导电弹片采用高弹性铜合金材质，表面做镀锡处理，既保证足够的接触压力降低接触电阻，也能提升抗氧化能力，延长端子的使用寿命，弹片的卡扣结构与基座的卡槽做过盈配合，长期反复按压也不会出现松脱移位的问题。上部的按压件与基座之间预留了合理的活动间隙，按压行程控制在5毫米左右，既保证弹片有足够的张开量适配不同线径的导线，也不会因为行程过大导致弹片产生塑性变形。

　　安装边界方面，三位并排的端子整体宽度为24毫米，单组接线单元宽度为8毫米，基座高度为13毫米，加上上部按压件的总高度为21毫米，基座底部预留了标准DIN导轨的安装卡槽，可以直接卡装在电气柜内常用的35毫米标准导轨上，也可以通过基座两侧的固定孔用螺丝直接固定在安装板上，适配不同的安装场景。插线孔的直径为3.2毫米，可以兼容0.5平方到2.5平方的单股硬导线，以及0.5平方到1.5平方的多股软导线，覆盖了大部分低压控制回路、信号回路的导线规格需求。每个接线单元的导电部分完全独立，相邻单元之间的绝缘壁厚为1.5毫米，可以承受AC2000V的工频耐压不击穿，满足低压电气设备的绝缘安全要求。

　　在实际选型应用中，这类快接端子需要根据回路的额定电流、导线线径选择对应的规格，这款三位端子的额定载流量为16A，适配额定电压400V及以下的交流回路，在照明回路、小型传感器信号回路、继电器输出回路中使用时，需要注意导线插入深度要达到10毫米以上，避免线芯插入过浅导致接触不良、发热烧蚀的问题。建模过程中对所有配合间隙做了实际装配验证，按压件的活动行程、弹片的张开量、基座的壁厚都按照实物的实际尺寸做了1:1还原，没有做简化处理，不管是用来做电气布线的三维布局仿真，还是做端子的二次结构优化，都可以直接调用模型进行装配干涉检查，不需要再重新调整配合尺寸。基座的外表面做了细微的磨砂纹理处理，既可以提升注塑生产时的脱模效率，也能避免表面积累灰尘后降低绝缘性能，插线孔的边缘做了R0.3的圆角，避免穿线时割伤导线的绝缘层，这些细节结构都在模型中做了完整的还原，和实物的结构特征完全一致。
