带保险丝嵌入式AC电源输入插座结构

　　这类带保险丝的交流电源输入插座，是各类台式工业设备、测试仪器、民用电器机箱上最常见的供电入口部件，日常做设备结构布局时，往往会把它布置在机箱后侧靠下的位置，既方便外部电源线插拔，又能避开正面操作区的走线干扰，同时保险丝集成在插座本体上的设计，能省去单独在机箱面板开保险丝安装孔的工序，也让后期更换保险丝的操作更顺手，不用额外找独立保险座的位置。

　　从实际使用场景来看，这类插座承担的是设备市电接入的第一道关口，外部220V交流电通过配套的品字电源线接入插座后，先经过内置的保险丝腔体，再导通到设备内部的电源模块，一旦设备内部出现短路、过流故障，保险丝会第一时间熔断切断供电回路，避免故障扩大烧毁内部核心器件，也能防止外部供电异常对设备造成冲击。和不带保险的同规格AC插座相比，集成式的设计减少了内部接线的节点，从插座到保险丝之间不用额外飞线，降低了接线松动带来的接触不良风险，也让机箱内部的走线更规整，方便生产装配时的线束整理。

　　设计这款插座结构的时候，首先要考虑的是安装固定的可靠性，两侧带安装孔的法兰边是核心固定结构，两个安装孔的中心距设定为36mm，这个尺寸是行业内长期沿用的通用安装规格，能适配绝大多数标准机箱的开孔尺寸，不用单独为这款插座重新开模做机箱面板开孔，替换旧件的时候也能直接对位安装，不用额外扩孔或者调整孔位。法兰边和插座本体之间做了台阶限位结构，安装时台阶面贴紧机箱面板内侧，既能保证插座装入面板后不会向外窜动，也能在插座和面板之间预留出贴装密封泡棉的空间，针对有防尘、防泼溅要求的设备，可以在台阶处加装密封胶圈，提升机箱接口处的防护等级。

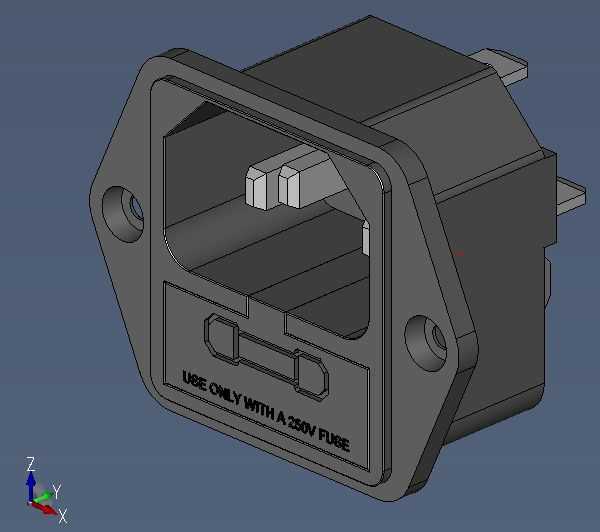

　　插座前端的接口是标准品字AC输入接口，插片的位置、尺寸完全符合通用交流电源接口的规范，能和市面上所有常规品字电源线兼容，不会出现插头插不进去或者接触松动的问题。保险丝的安装腔设置在接口下方的位置，腔体做了抽拉式的结构设计，更换保险丝时只需要用平口螺丝刀撬动抽拉盖的缝隙就能取出保险座，不用拆开设备机箱外壳，日常维护非常方便，腔体上模压的提示文字明确标注了适配保险丝的耐压规格，避免后期维护时换用不符合参数的保险丝，埋下安全隐患。

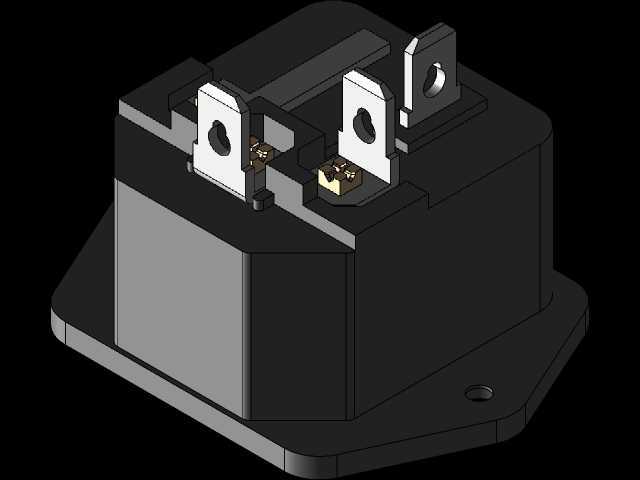

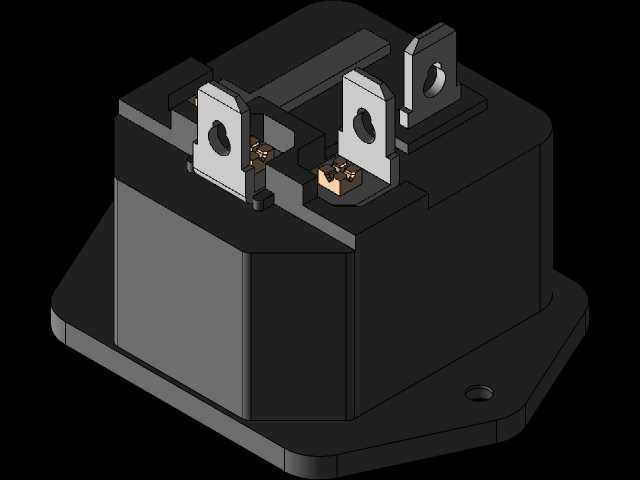

　　从安装边界来看，插座装入机箱面板后，本体向后凸出的长度要在布局时提前预留空间，后侧的三个导电插片是焊接内部导线的位置，插片的间距做了足够的安全爬电距离设计，即使在潮湿的使用环境下，也不会出现极间打火的问题，插片的厚度和宽度都满足常规10A以内交流供电的载流要求，接触电阻控制在极低的范围，长时间满负载工作也不会出现插片过热的情况。插座外壳选用的是耐温阻燃的工程塑料材质，即使内部出现短时高温，也不会出现外壳融化、起火的问题，满足电气部件的安全阻燃要求。

　　在做整机结构设计选型时，选用这类集成保险的AC插座，能有效减少面板上的开孔数量，原本需要分别开插座孔和保险座孔的面板，现在只需要开一个对应插座外形的方孔，既提升了面板的整体强度，也让机箱后侧的外观更简洁。安装时从机箱内侧把插座推入开好的安装孔，法兰边贴紧面板内壁后，用两个螺丝从外侧穿过面板拧入法兰边的安装孔就能完成固定，装配工序非常简单，适合批量生产时的快速装配，能有效减少生产线上的装配工时。日常使用中，这类插座的插拔寿命能满足上万次的插拔需求，内部导电插片带弹性防松设计，插头插入后能保持稳定的接触压力，不会因为设备运输过程中的振动出现电源线松脱的问题。
