桥梁检修作业轻型悬挂起重作业平台

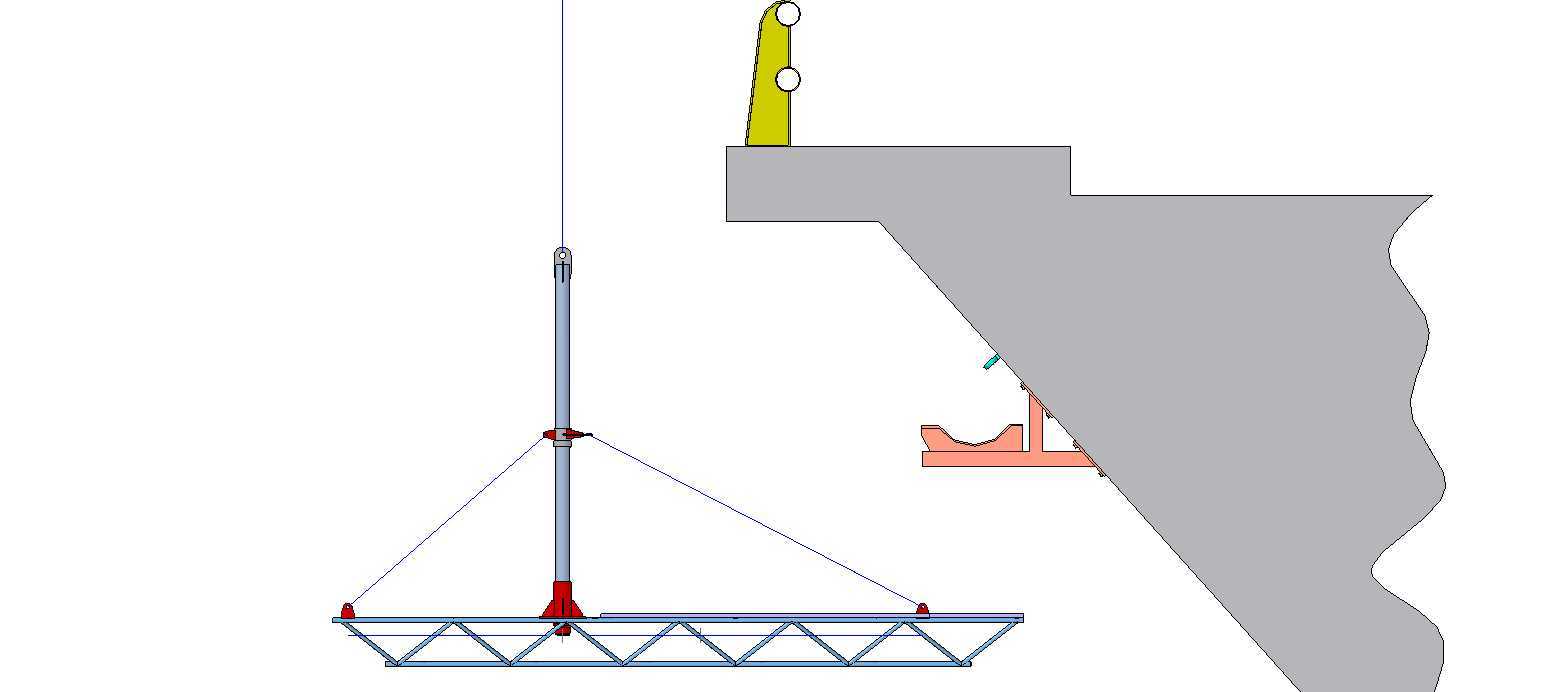

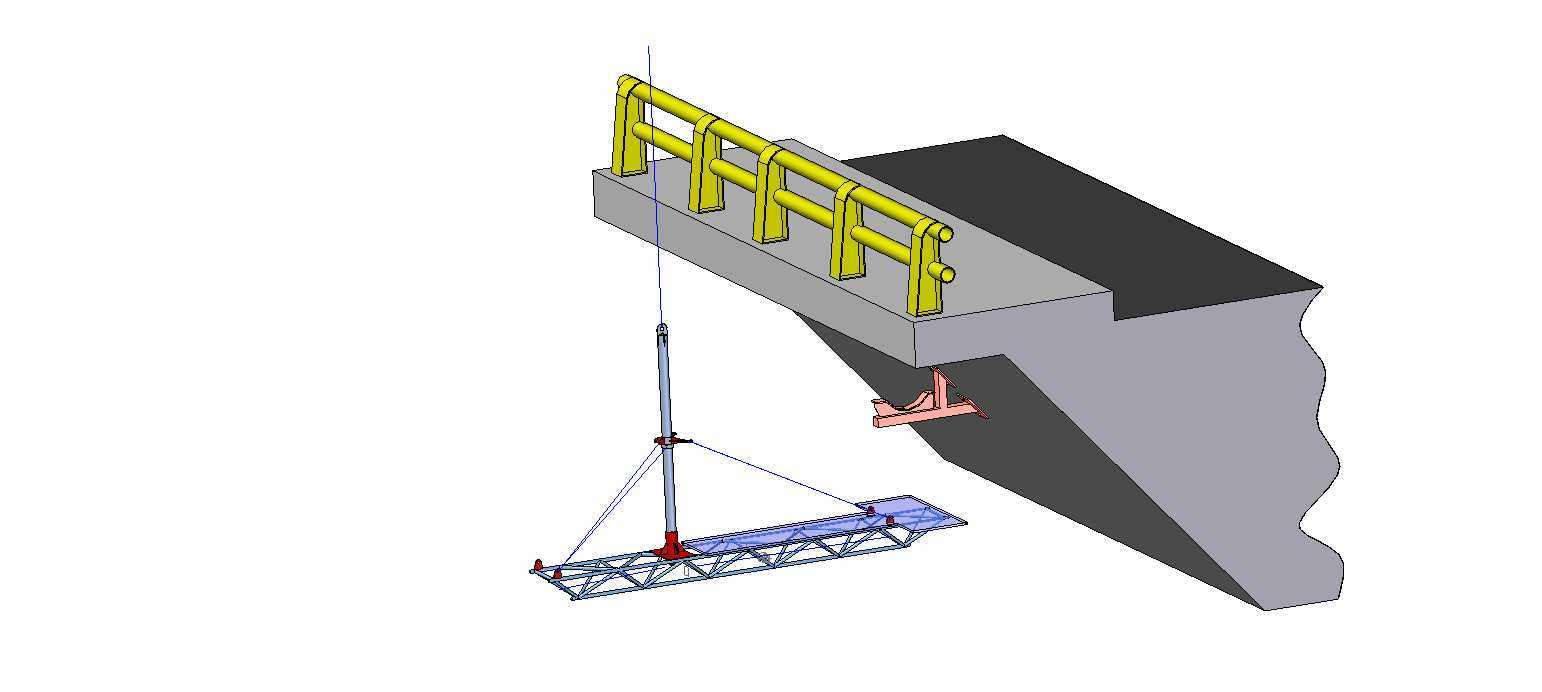

　　这款轻型起重作业平台主要面向桥梁日常检修、附属构件更换、桥底病害排查这类临边高空作业场景，区别于常规地面架设的起重设备，它无需占用桥下地面空间，也不用在桥面布设大型吊装车辆，尤其适用于跨河、跨峡谷、跨既有交通线路的桥梁作业场景，能有效规避地面支撑条件不足、交通导改难度大的现实问题。从结构设计逻辑来看，整套平台采用桥面锚固+垂直吊臂+桁架作业面的组合形式，锚固端直接卡接在桥梁翼缘板的混凝土结构上，配套的夹紧支座通过接触面的防滑齿纹增大与混凝土面的摩擦力，无需在桥体上打孔预埋，不会对桥梁原有结构造成损伤，安装时仅需两名作业人员配合即可完成锚固端的固定，单组锚固点的抗拔承载力按照1.2倍的额定作业荷载做冗余设计，能覆盖常规桥检作业的人员、

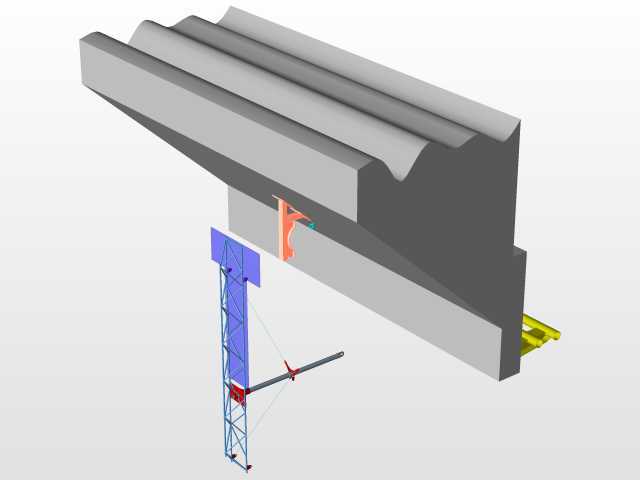

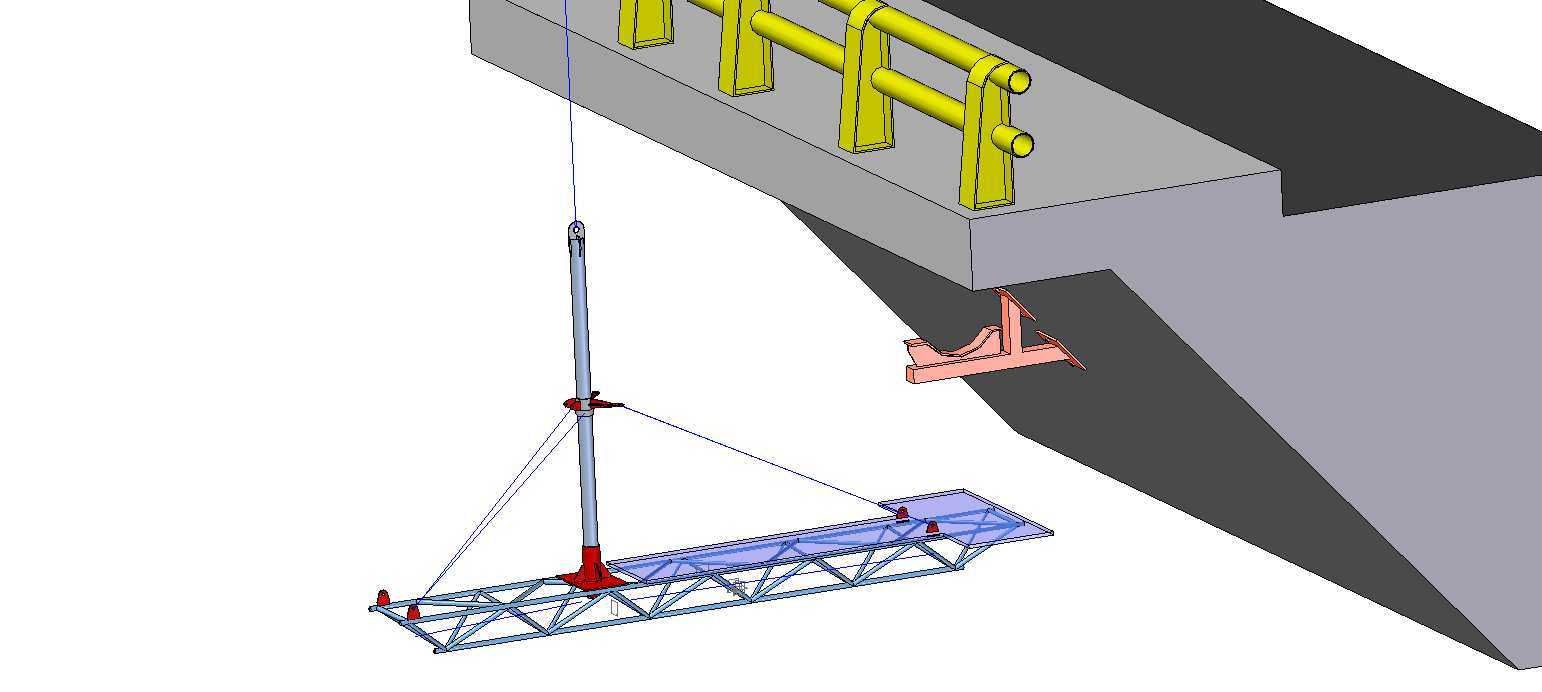

　　工具、小型物料的总承重需求。垂直吊臂采用分段式薄壁圆管结构，单段长度控制在1.2米，可根据桥梁翼缘板的悬挑长度灵活调整接长段数量，适配不同厚度、不同悬挑尺寸的箱梁、T梁桥型，吊臂与桥面锚固座之间设置了可转动的铰接结构，作业时可根据作业面位置小范围调整吊臂的垂直角度，避免吊臂与桥梁防撞护栏、排水管线发生干涉。吊臂与下方作业平台之间设置了四根斜向拉索，拉索采用镀锌钢丝绳材质，每根拉索都配套了独立的花篮螺栓用于张紧度调节，能有效抵消作业人员走动、工具传递时产生的平台晃动，将作业面的水平晃动量控制在15毫米以内，保障高空作业的稳定性。下方的作业平台采用三角形截面的空间桁架结构，主弦杆采用轻型方管焊接，踏步面采用防滑花纹钢板铺设，

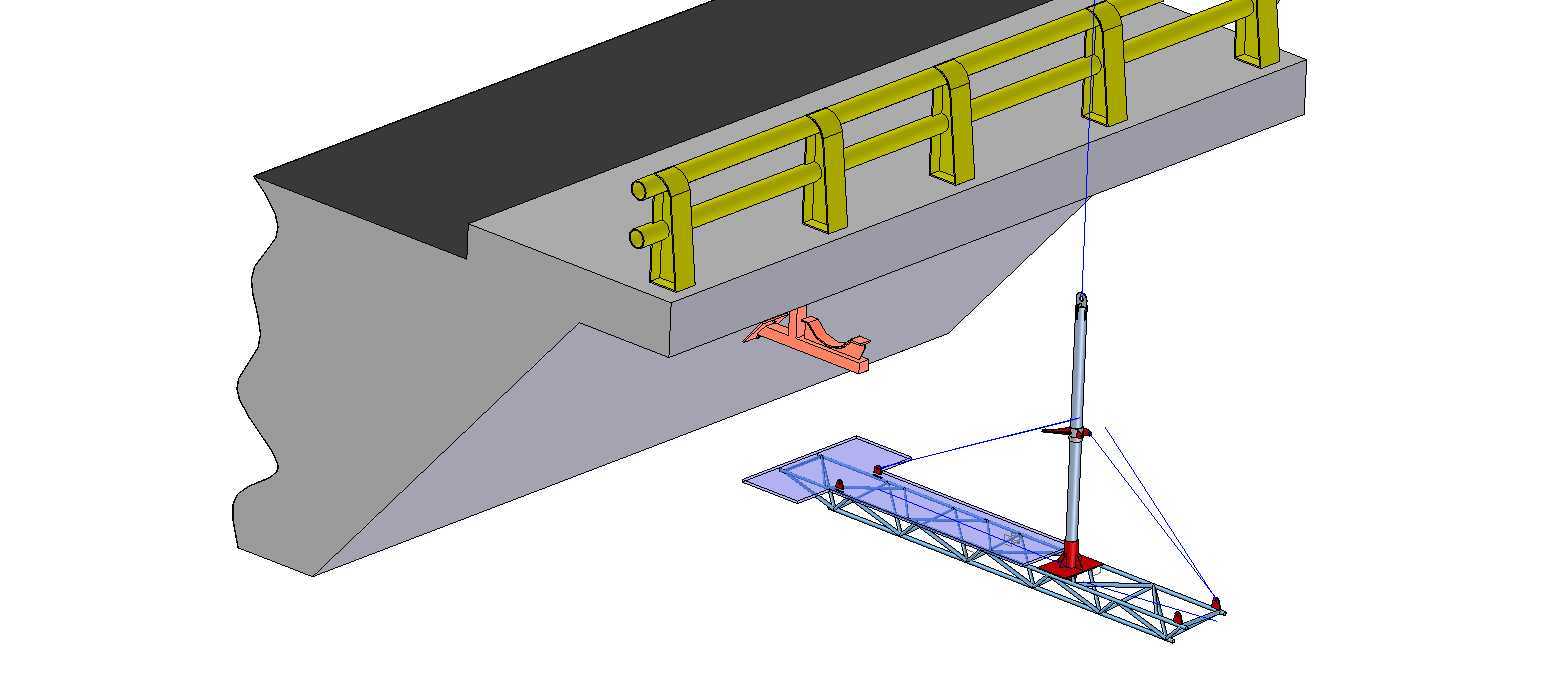

　　平台边缘设置了1.2米高的防护栏杆，栏杆底部设置15厘米高的挡脚板，防止工具、小零件从高空坠落引发安全事故，平台的有效作业宽度设置为0.8米，长度可根据作业需求拼接扩展，单节标准段长度为2米，最多可拼接3节覆盖6米范围的桥底作业面，无需频繁调整锚固点位置。在安装边界适配性上，整套设备的锚固端可适配翼缘板厚度在20厘米到60厘米之间的桥梁结构，夹紧支座的调节行程达到40厘米，对于带有防撞护栏的桥梁，锚固座可直接卡在护栏根部的混凝土结构上，吊臂的外伸距离可根据翼缘板的悬挑长度调整，最大可覆盖翼缘板下方2米范围内的作业区域，完全满足常规桥梁支座检查、排水设施疏通、桥底裂缝修补这类作业的空间需求。不同于传统的桥检车设备，

　　这套轻型起重平台的所有构件都采用模块化拆分设计，单个构件的最大重量不超过25公斤，作业人员可通过人工搬运的方式将所有构件运至桥面作业点，无需大型运输车辆配合，在交通流量大的城市桥梁作业时，仅需占用桥面1米宽的临边空间，不会对正常车道通行造成过大影响。设计过程中特意规避了复杂的液压、电气驱动结构，整套设备的安装、调节全部采用机械手动操作，不存在电气故障、液压泄漏的风险，在野外无供电的桥梁作业场景下也能正常使用，日常维护仅需检查拉索磨损情况、铰接点润滑状态即可，维护成本远低于常规大型桥检设备。作业平台的额定承载按照每平方米200公斤的荷载标准设计，可同时容纳两名作业人员携带常用检修工具开展作业，平台上预留了工具挂点、安全带挂点，作业人员可将安全带直接挂在平台主桁架上，满足高空作业的安全防护要求。针对桥梁临边作业的风阻问题，平台桁架采用镂空结构设计，迎风面的风阻系数比实体平台降低60%以上，在6级风的作业环境下仍能保持结构稳定，不会出现大幅晃动的情况。锚固端的夹紧结构设置了双重锁止机构，夹紧到位后自动触发机械锁止，避免作业过程中夹紧装置松动引发的安全隐患，吊臂与平台的连接节点采用销轴连接，安装时仅需插入销轴并插上开口销即可完成固定，单套平台的整体安装时间可控制在40分钟以内，大幅提升作业准备效率。
