等节距圆柱螺旋压缩弹簧三维结构设计

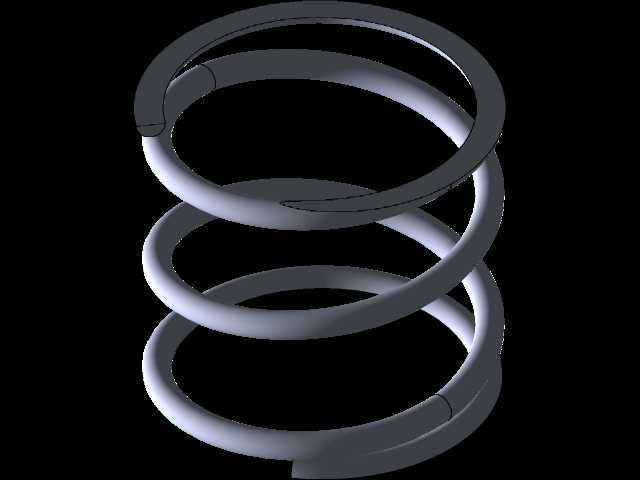

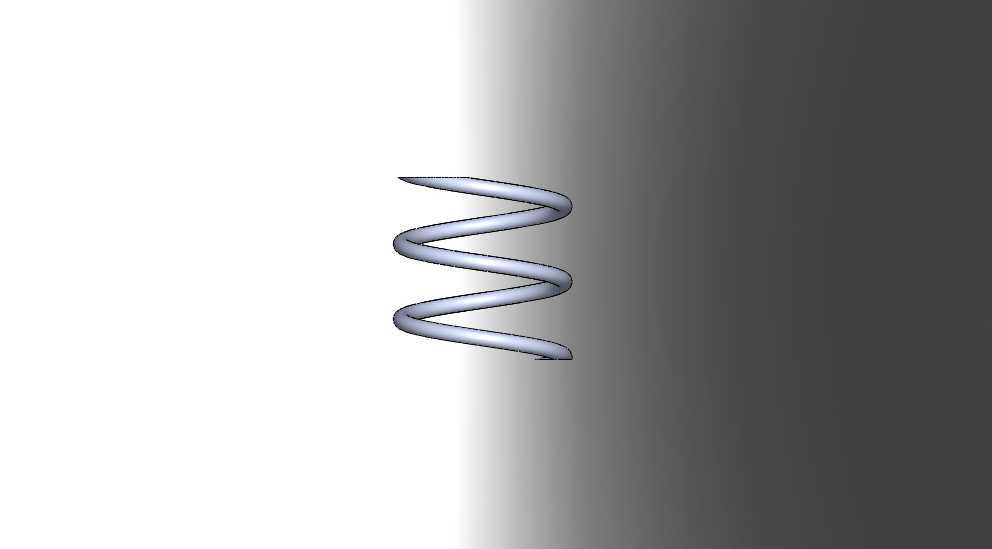

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业阀门的启闭复位机构、自动化产线的夹具压紧单元，都能见到这类零件的身影。本次建模的等节距圆柱螺旋弹簧，采用常规圆形截面金属丝绕制而成，整体为等外径圆柱构型，两端做并圈磨平处理，保证安装时端面与支撑座可以完全贴合，避免工作过程中出现偏载、侧向滑移的问题。从设计逻辑来看，这类弹簧的参数匹配需要结合实际工况的载荷行程曲线确定，首先要明确工作行程内的最大载荷、预压载荷要求，再结合安装空间的径向、轴向边界，选定合适的钢丝直径、弹簧中径、有效圈数以及自由高度。

　　建模过程中需要注意螺旋升角的一致性，保证每一圈簧丝的间距均匀，避免出现节距偏差导致的刚度非线性问题，两端并圈部分的过渡要平滑，不能出现应力集中的尖角，磨平端的支撑面宽度要达到钢丝直径的四分之三以上，保证支撑稳定性。从安装边界来看，这类弹簧通常配套导向轴或者导向套使用，建模时预留的径向间隙要控制在弹簧中径的百分之一到百分之二之间，间隙过大会导致弹簧受压时出现侧向弯曲失稳，间隙过小则会在弹簧工作变形时出现摩擦卡滞，影响弹力输出的线性度。在实际设备运行过程中，这类弹簧的作用不只是提供缓冲复位力，在很多振动筛分、隔振平台结构中，还需要匹配刚度参数来调整系统的固有频率，避开共振区间，因此建模时簧丝截面的尺寸、圈数的设置都要和刚度计算值对应，

　　保证三维模型的参数可以直接导入工程图做生产校验。不同于异形截面或者变节距的特殊弹簧，这类等节距圆柱弹簧的受力特性更为线性，在有效行程内的刚度波动极小，适合对弹力输出一致性要求较高的场合，比如气动元件的复位、精密夹具的压紧、安全阀门的超压泄放触发结构。建模时簧丝的螺旋扫描路径要保证连续无断点，两端并圈部分的收尾要自然贴合相邻簧圈，不能出现干涉或者缝隙过大的问题，磨平端面的角度要垂直于弹簧中心轴线，保证安装后弹簧的中心轴线和安装基准面垂直，避免受压时出现偏磨。在很多自动化设备的直线运动模组中，这类弹簧也常被用作回程消除间隙的元件，安装时需要预留一定的预压缩量，保证在整个运动行程内弹簧始终保持压紧状态，不会出现松脱导致的间隙回差。

　　从结构特性来看，圆形截面簧丝的弹簧在承受轴向压力时，应力分布相对均匀，相比矩形截面簧丝的弹簧，加工难度更低，量产成本更可控，适合大批量标准化应用。建模过程中需要注意螺旋线的起始角度设置，保证两端磨平后的支撑面位置符合安装要求，避免出现安装孔位不对中的问题。在重型设备的应用场景中，这类弹簧还需要考虑并圈部分的贴合强度，避免大载荷下并圈处出现错位变形，因此建模时并圈部分的簧丝贴合间隙要控制在合理范围，既不能出现实体干涉，也不能间隙过大导致支撑刚度不足。
