多格分隔式维生素定量分配存储装置

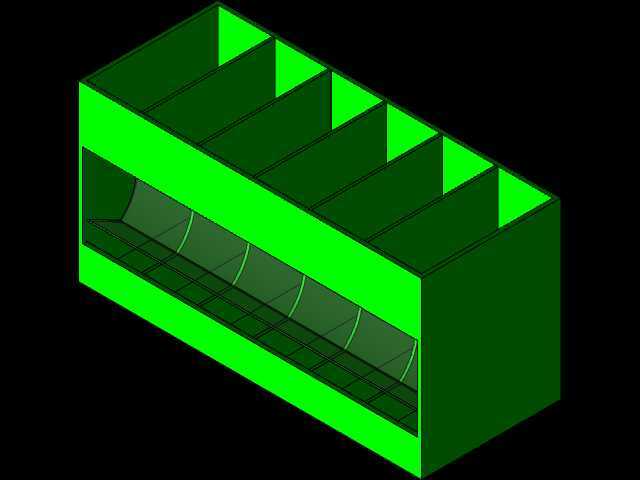

　　这款多格分隔式的维生素分配装置，主要面向家庭日常营养补充、小型养老机构日常配餐、户外出行便携补剂携带等场景设计，核心作用是解决多品类维生素、膳食补剂的分类存放与单次定量取用问题，避免不同品类补剂混放导致的错服、漏服情况，同时减少补剂反复接触外界空气受潮氧化的概率。从结构设计逻辑来看，整体采用一体式长方体壳体布局，上部设置六个等宽的独立竖向储料格，每个储料格对应存放单一种类的维生素片剂或胶囊，格板与壳体侧壁采用等壁厚设计，保证注塑成型时的冷却均匀性，避免出现缩痕、翘曲等成型缺陷，格板高度与壳体上沿齐平，可配合独立上盖实现单格密封，也可适配整体翻盖实现统一开合。壳体正面开设横向通槽作为取料观察区，槽内设置带弧形分隔的承托滚道结构，

　　每个储料格底部对应滚道上的一个弧形卡位，单次倾斜装置时，单格内仅会滑落单粒补剂到卡位处，通过通槽即可直接取出对应补剂，无需打开上盖翻找，滚道的弧度经过反复调整，既保证片剂、胶囊能顺畅滑落，又不会出现多粒同时卡滞或者一次掉落多粒的情况，弧形卡位的尺寸适配市面上绝大多数圆形维生素片、长条形胶囊的外形尺寸，兼容直径5mm到12mm、长度8mm到20mm的常见补剂形态。外形尺寸方面，整体长度控制在180mm以内，宽度控制在60mm以内，高度控制在80mm以内，可轻松放入日常通勤包、书桌抽屉、医药箱的预留空间内，安装边界上无需额外固定结构，底部做了0.5mm的微凸防滑边，放置在光滑桌面时不会轻易滑动，壳体边角全部做R3圆角处理，

　　避免日常拿取时划伤手部，也减少注塑件的应力集中问题，提升整体抗摔性能。设计过程中优先考虑了日常使用的操作便捷性，没有设置复杂的联动机构，所有结构都可通过一体注塑完成，无需额外装配金属弹簧、卡扣等易损零件，整体结构可靠性更高，长期使用不会出现弹簧锈蚀、卡扣断裂的问题。储料格的单格容积经过测算，可容纳单品类维生素30粒左右的常规装量，刚好满足一个月的日常补充需求，格板厚度设置为1.5mm，在保证结构强度的前提下尽可能压缩整体壁厚，减少原材料用量，降低成型后的整体重量，空装置重量控制在50g以内，随身携带不会产生额外负担。正面的通槽边缘做了加厚处理，避免频繁取料时边缘磨损产生毛边，通槽的高度设置为15mm，

　　既可以清晰观察到每个卡位内的补剂形态，又不会因为开口过大导致储料格内的补剂直接掉出。壳体整体采用食品级PP材质的设计预留，结构上没有尖锐死角，日常清洁时可直接用清水冲洗，不会残留污渍，适配日常高频使用的清洁需求。针对不同使用场景，该结构还可做拓展调整，比如面向养老机构使用时，可将储料格数量增加到7格，对应一周七天的配量，每个格板上可预留标识粘贴位，标注早中晚的服用提示；面向户外出行场景时，可在壳体侧面增加挂绳孔位，方便挂在背包外侧随时取用。结构设计时充分考虑了注塑成型的工艺性，所有拔模角度设置为1.5度，壳体外侧没有倒扣结构，内侧的滚道弧形结构也做了拔模斜度适配，可直接采用前后模开模，无需复杂的抽芯结构，大幅降低模具加工成本与量产时的成型难度，成型后的成品飞边少，后续修边工作量小，适合批量生产。
