五自由度机械臂方形底座结构设计

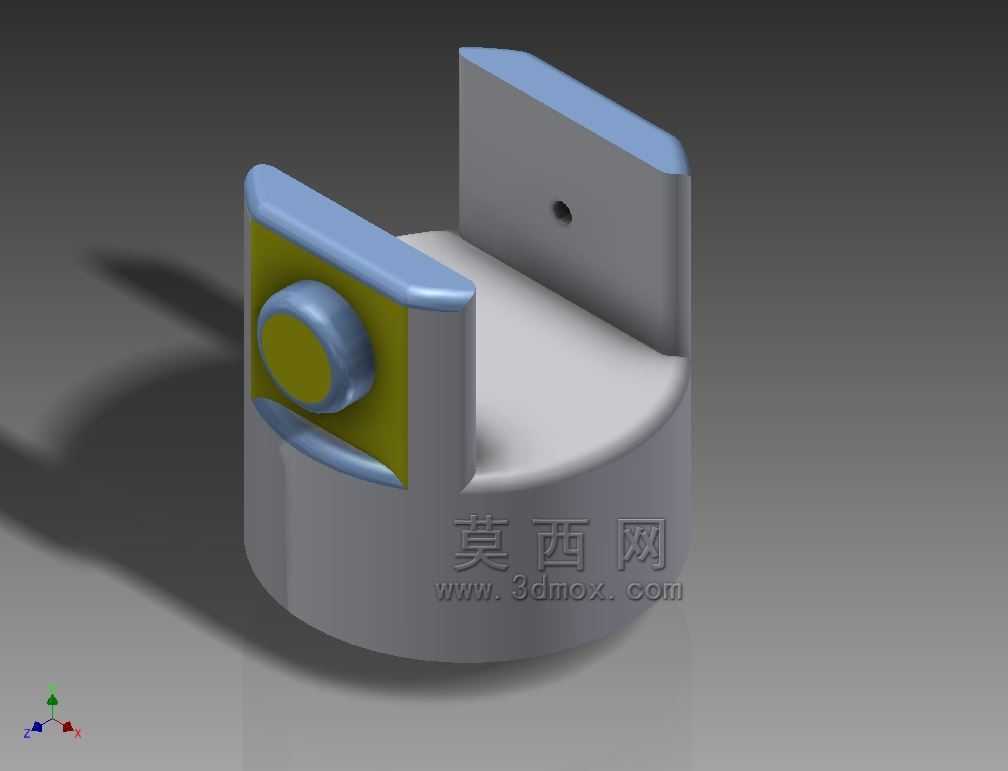

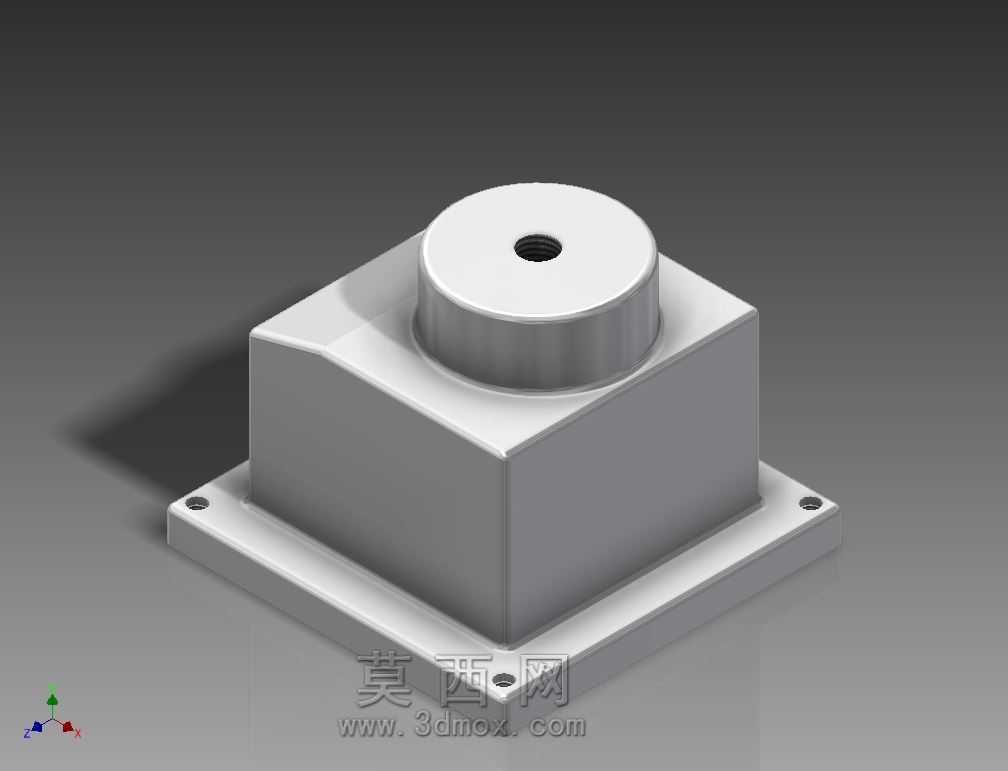

　　该底座作为五自由度串联机械臂的核心承载基础构件，主要承担整臂的静动态载荷传递、安装定位精度保持以及运动过程中的抗倾覆作用，常见应用场景覆盖小型教学实训机械臂、桌面级分拣作业机械手、轻负载搬运工位的关节臂支撑结构，在3C电子小件分拣、实验室物料转运、教学演示机械臂平台中作为核心固定部件使用。从结构功能来看，底部带安装孔的方形法兰边是整座与安装台面的连接界面，四个安装孔对称分布在法兰四角，安装时可通过内六角螺栓将底座锁紧在铝型材工作台面或者钢制安装机架上，法兰边的厚度设计充分考虑了螺栓预紧力下的变形量控制，避免锁紧后底座平面翘曲影响上部关节的回转精度。上部的凸台结构是与机械臂腰转关节的配合界面，

　　凸台中心的螺纹孔用于腰转关节的轴向锁紧定位，凸台的外圆尺寸与腰转关节的安装止口做小间隙配合，保证关节回转轴线与底座安装基准面的垂直度要求，控制整臂的初始安装误差累积。主体的方形箱体结构采用等壁厚设计，内部可预留走线空间，容纳腰转关节的伺服电机线缆、编码器线缆以及气路管路，避免线缆外露在机械臂运动过程中产生剐蹭或者拉扯，箱体的棱边做了倒角过渡处理，既减少加工过程中的应力集中，也避免安装调试时尖锐棱边划伤操作人员。设计过程中优先考虑了负载工况下的刚度匹配，针对五自由度机械臂最大伸展状态下的倾覆力矩做了结构校核，底座的整体重心落在底部安装法兰的支撑多边形范围内，即使臂体完全水平伸展携带额定负载，底座也不会产生倾翻趋势，

　　同时箱体的壁厚取值兼顾了刚性与整体重量控制，不会因为底座过重导致整臂的移动部署难度提升，也不会因为壁厚过薄导致关节运动时底座产生共振，影响末端执行器的定位精度。安装边界方面，底部法兰的外形尺寸适配常规40系列铝型材工作台的孔距规格，不需要额外加工过渡连接板就可以直接固定在标准工业铝型材台架上，上部凸台的止口尺寸适配常规小型关节模组的安装接口，可直接匹配市面主流的20-40规格谐波减速关节模组，不需要额外做转接法兰设计。在实际应用中，该底座的安装平面平面度公差控制在合理范围内，保证腰转关节回转时的端面跳动量满足机械臂重复定位精度要求，中心螺纹孔的轴线与底座安装平面的垂直度公差经过严格管控，避免腰转关节安装后出现偏斜，导致后续大臂、

　　小臂关节的运动轴线平行度超差，最终影响末端的运动轨迹精度。箱体结构的设计也预留了足够的维修操作空间，后期维护腰转关节的线缆或者更换关节模组时，不需要完全拆解底座，只需要拆开上部关节的连接螺栓就可以完成操作，降低现场维护的工作量。不同于焊接成型的底座结构，该一体化的结构设计可以通过铸造成型后再做关键安装面的机加工，既保证了结构的整体性，也控制了批量生产的加工成本，适合小批量的教学类、轻作业类机械臂配套使用。在动态工况下，底座的方形结构相比圆形底座具备更好的方向辨识度，安装时可以快速对齐工作台的坐标轴方向，减少现场安装调试的对准时间，四个角的安装孔受力均匀，在机械臂快速启停的动态载荷下，每个连接螺栓的受力差值控制在较小范围内，避免单个螺栓长期受交变载荷出现疲劳断裂的风险。
