可参数化调整的汽车车轮轮胎三维设计

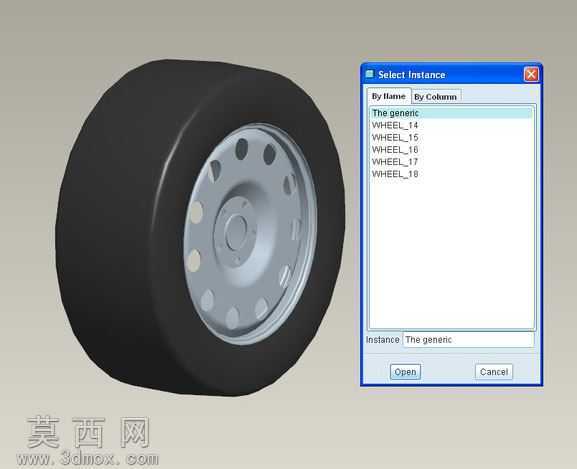

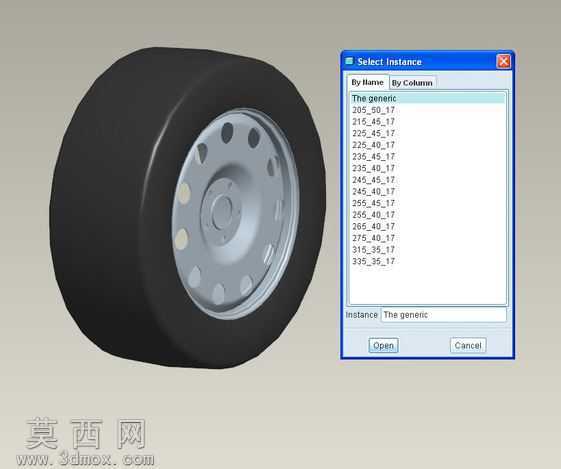

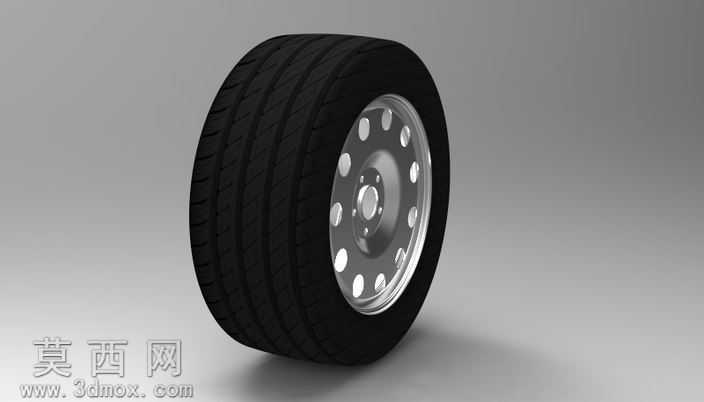

本作品为汽车行走系统核心部件车轮与轮胎的三维参数化设计模型，建模过程采用PTC Creo Elements软件完成全参数化搭建，整体模型遵循真实汽车车轮的结构比例进行还原，同时预留了多维度的参数调整接口，可适配不同规格的车型设计需求。建模阶段首先完成轮胎主体的曲面构建，通过旋转特征生成轮胎的基础回转体结构，再针对胎面区域进行细节处理，胎面的宽度、直径参数均设置为可驱动变量，使用者可根据实际设计需求直接修改对应参数值，即可快速生成不同尺寸规格的轮胎模型，无需重新进行曲面绘制，大幅提升同系列部件的设计效率。轮毂部分采用实体建模与阵列特征结合的方式完成，首先绘制轮毂中心的定位基准轴与基准面，完成中心安装孔的结构设计，中心孔周边预留了螺栓安装位的特征点位，通过圆周阵列命令生成均匀分布的螺栓孔结构，螺栓孔的数量、孔径、分布圆直径均设置为可调整参数，支持适配不同螺栓型号的安装需求，满足不同车型轮毂的安装匹配要求。轮毂表面的减重凹位、轮辐过渡曲面均做了平滑处理，避免建模过程中出现尖锐棱角、曲面断层等问题，保证模型的结构合理性与工艺可行性。材质与渲染阶段，针对轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度、反光度参数还原橡胶轮胎的真实质感，轮毂部分赋予银灰色金属烤漆材质，模拟钢制或铝合金轮毂的表面光泽效果，通过添加环境光源与软阴影效果，让整体模型的渲染效果更贴近真实装车后的视觉状态。结构设计上，轮胎与轮毂的配合面严格按照真实装配的过盈配合尺寸进行设计，轮辋的挡圈、胎圈座结构均做了还原，保证轮胎与轮毂装配后不会出现干涉错位的问题，模型整体结构完整，无缺失特征、无破面，可直接用于后续的装配验证、运动仿真、工程图导出等工作，也可作为汽车底盘设计、整车装配教学的演示素材使用。该参数化设计的思路打破了传统固定尺寸模型的使用局限，通过变量驱动的方式让单个模型可覆盖多规格的车轮设计需求，减少重复建模的工作量，适配不同级别乘用车、轻型商用车的车轮设计选型工作。
