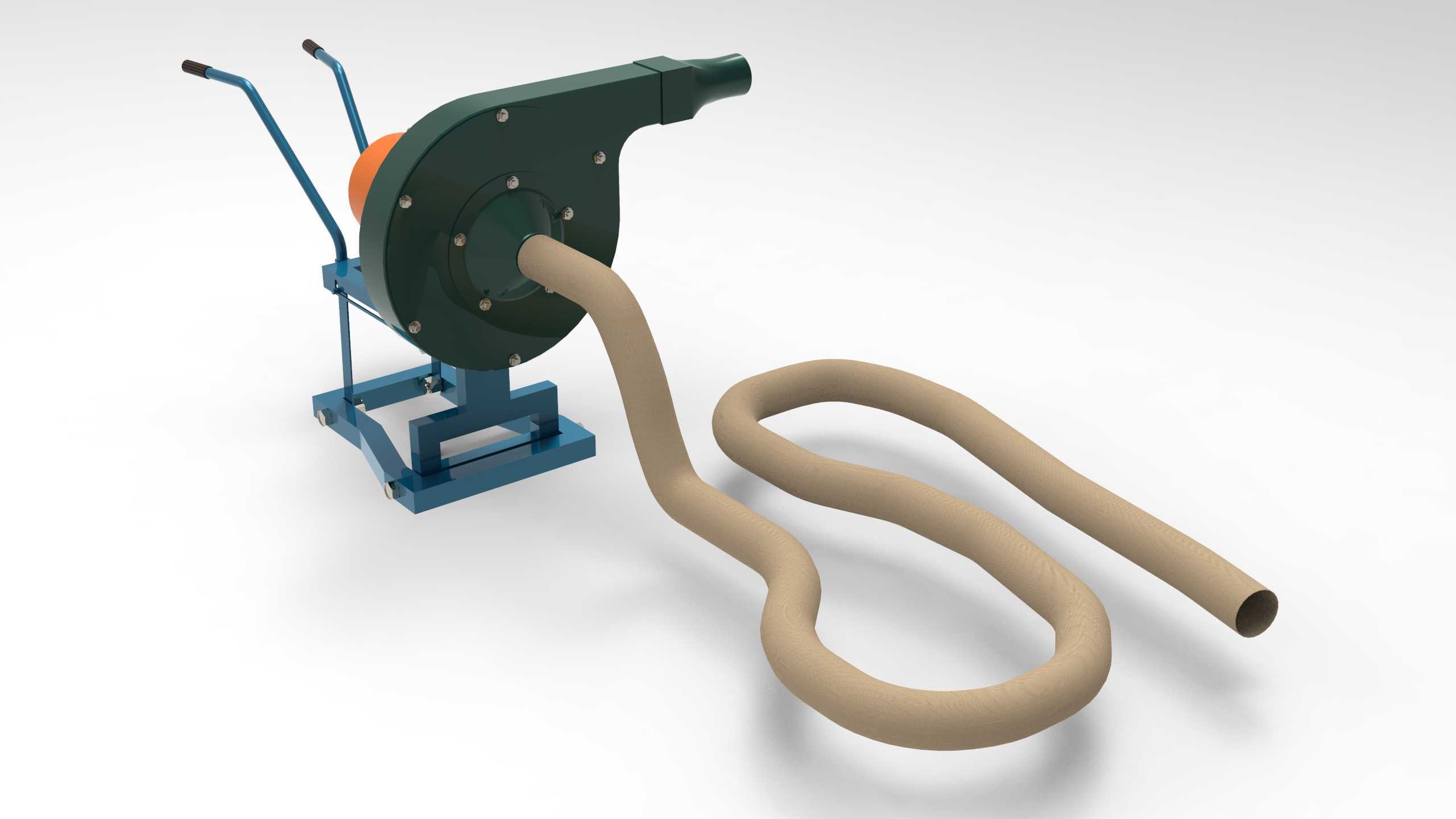

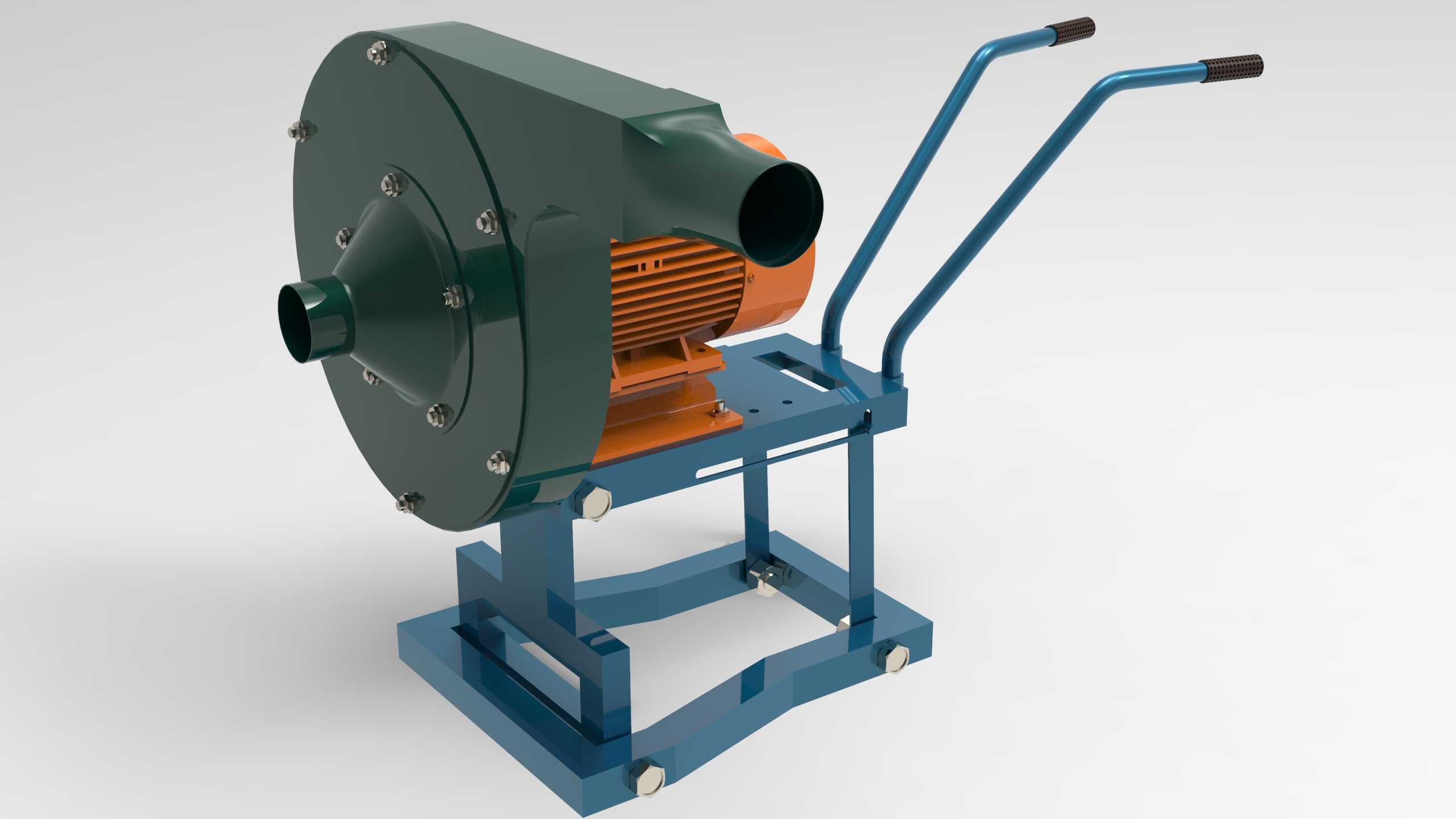

手摇式谷物碾磨粉碎设备结构设计

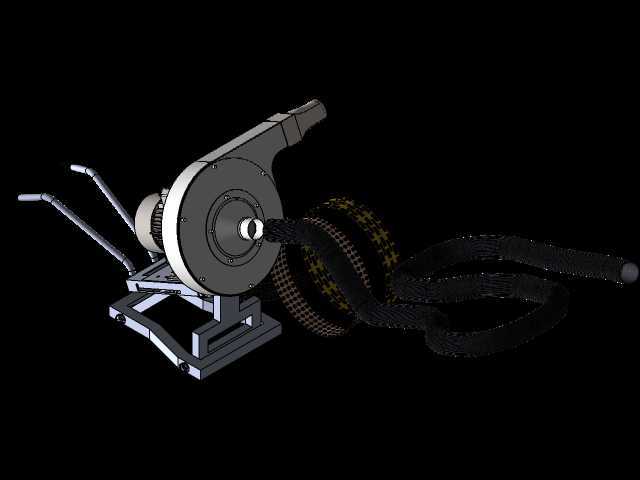

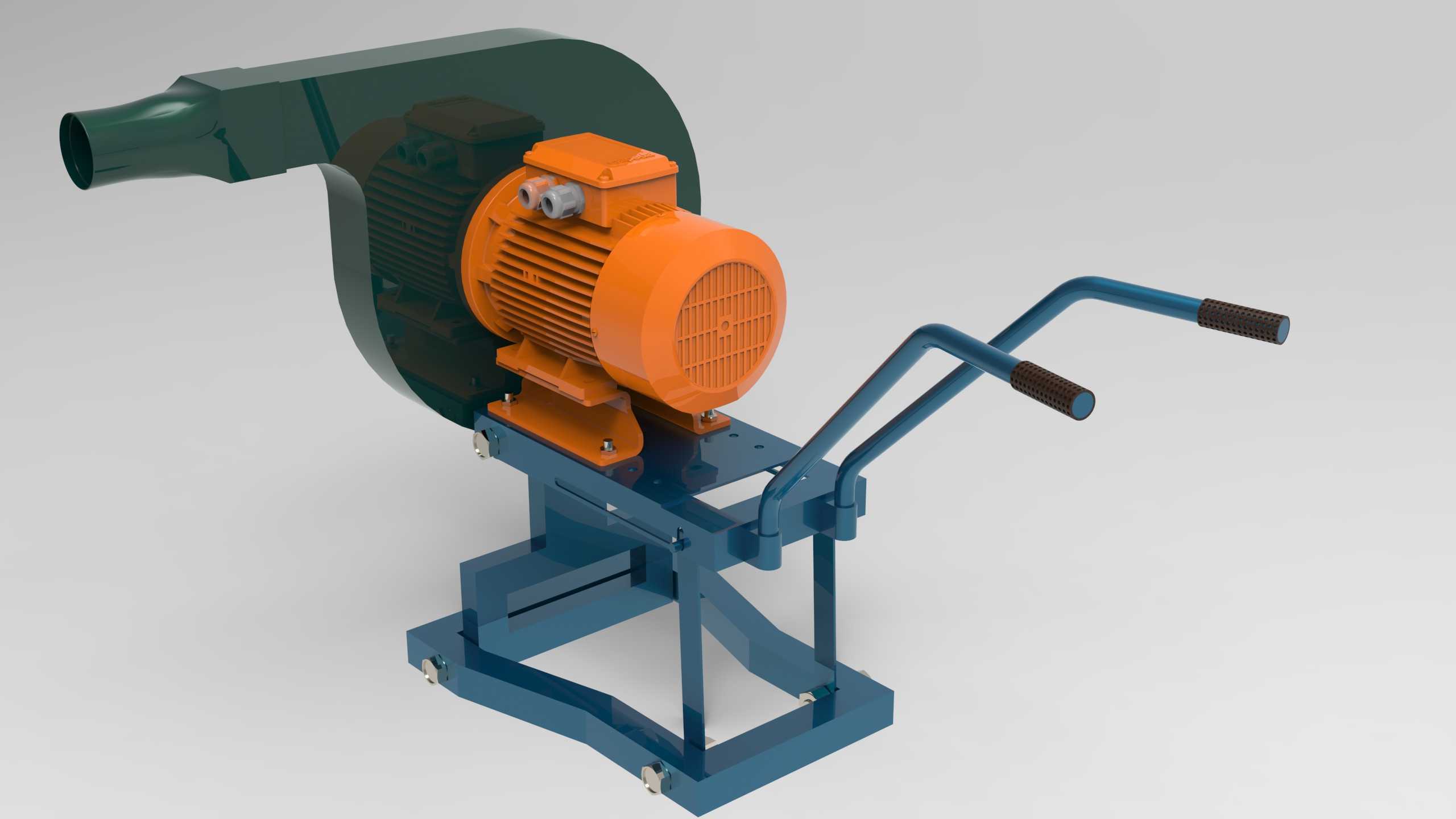

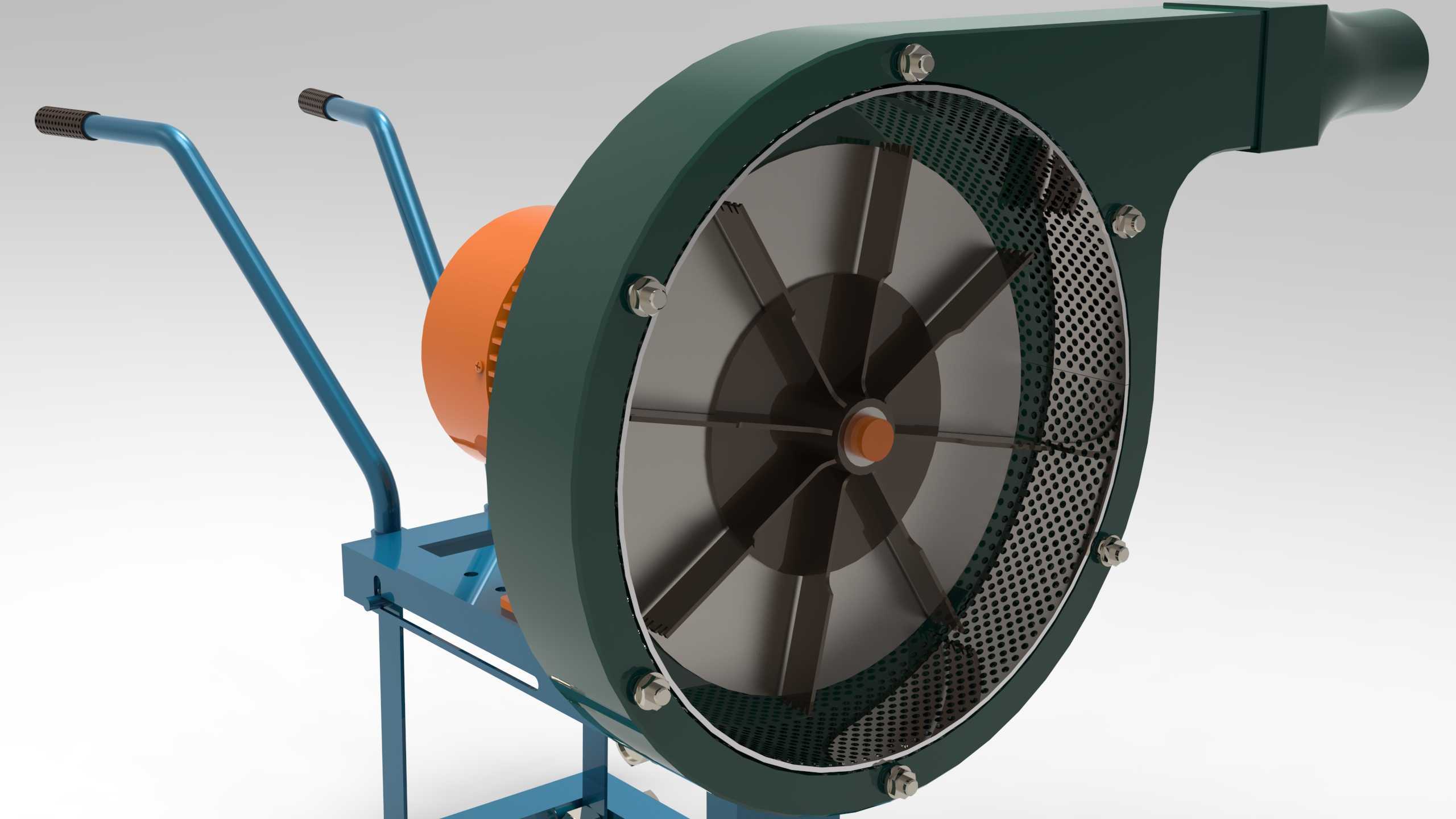

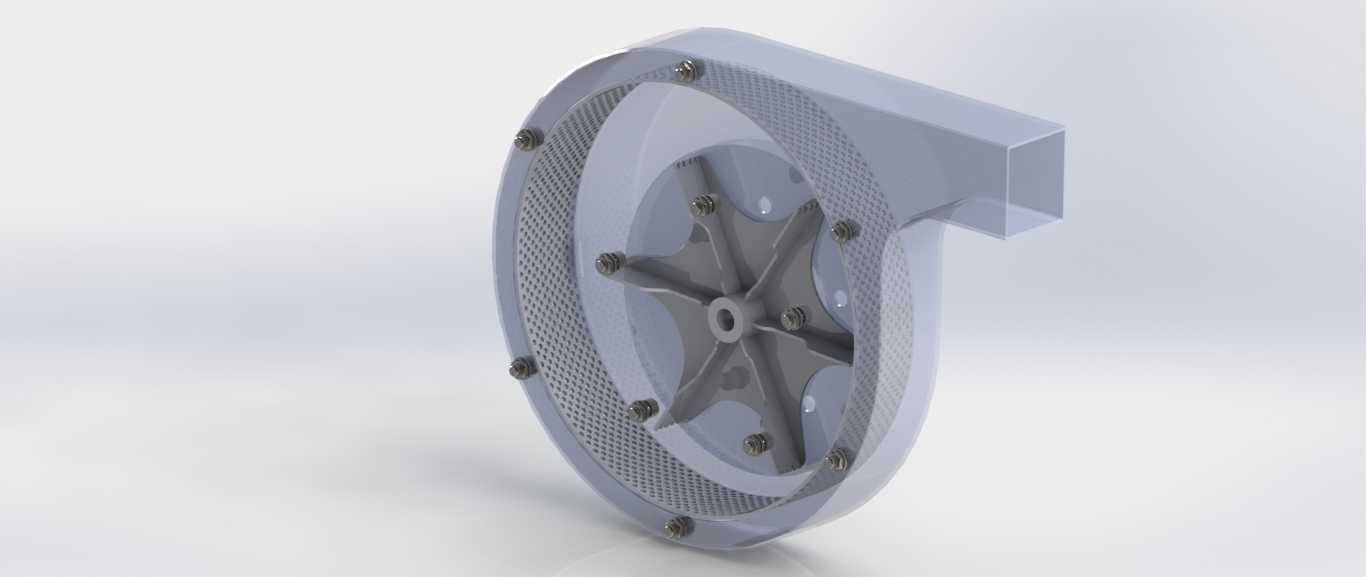

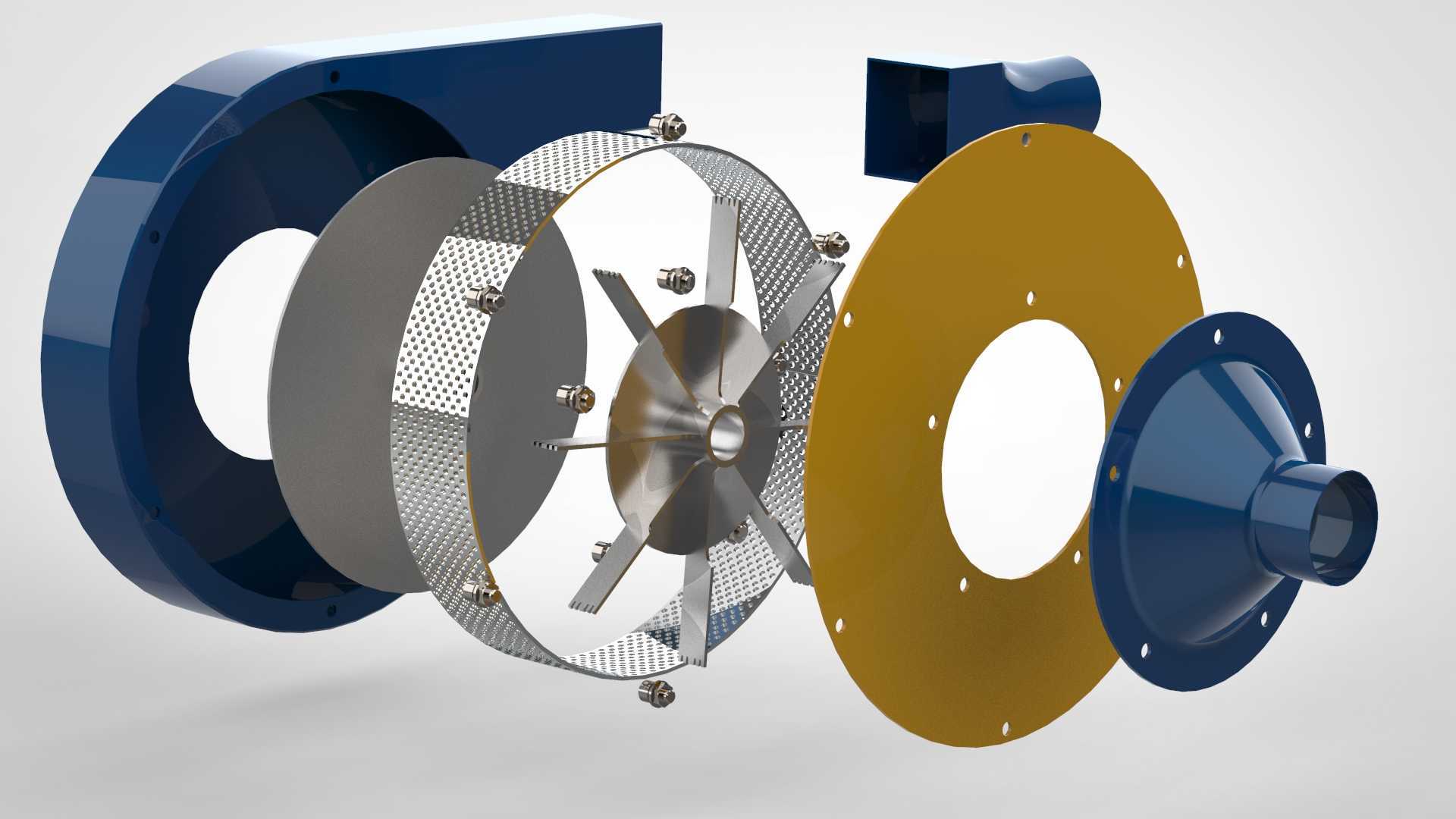

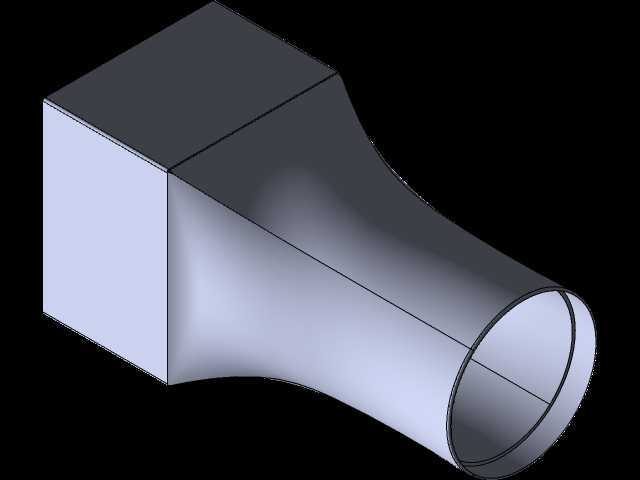

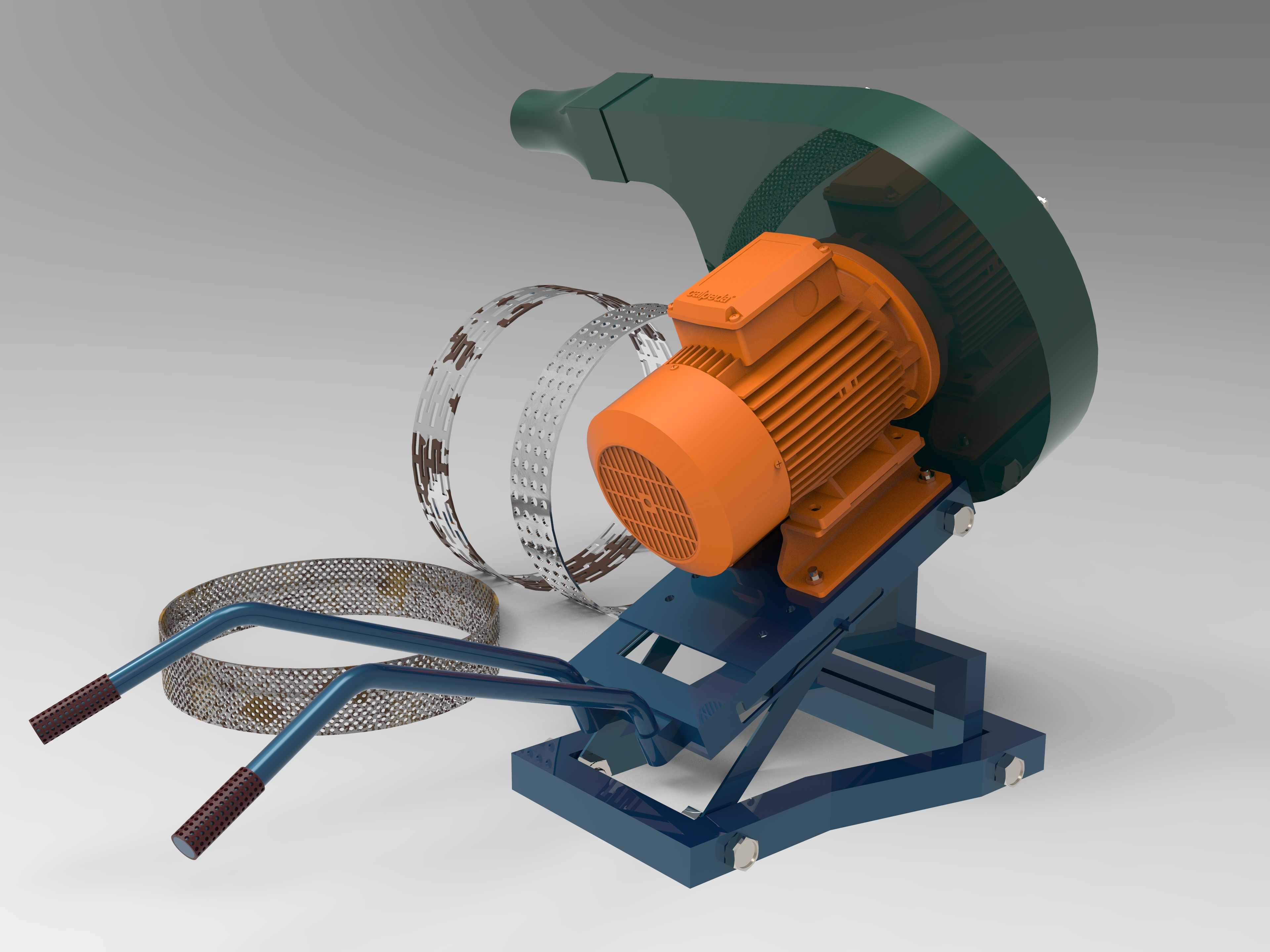

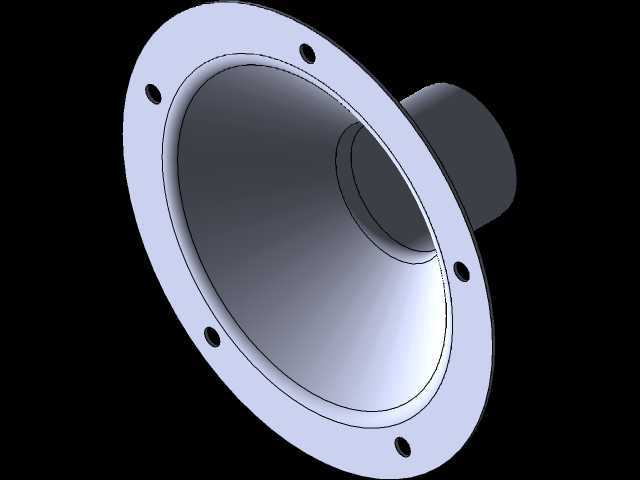

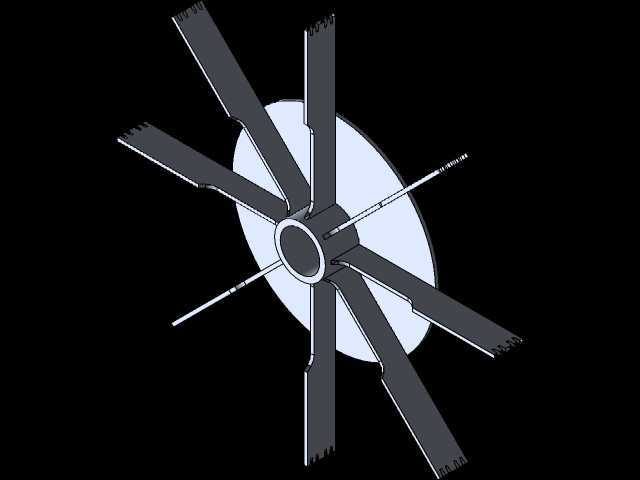

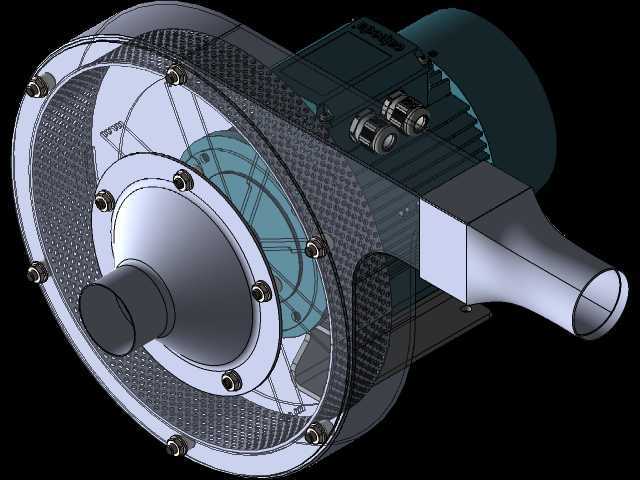

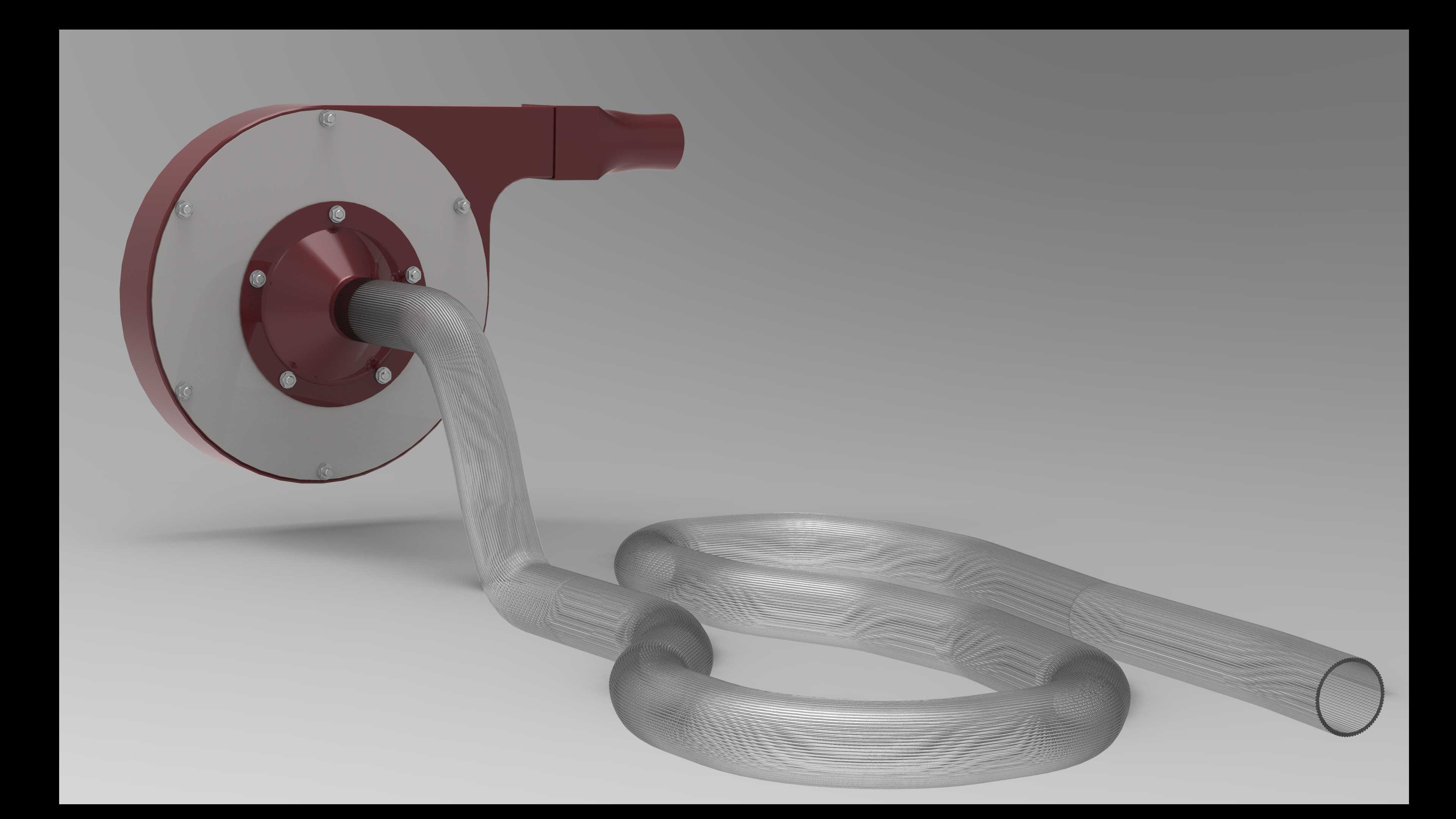

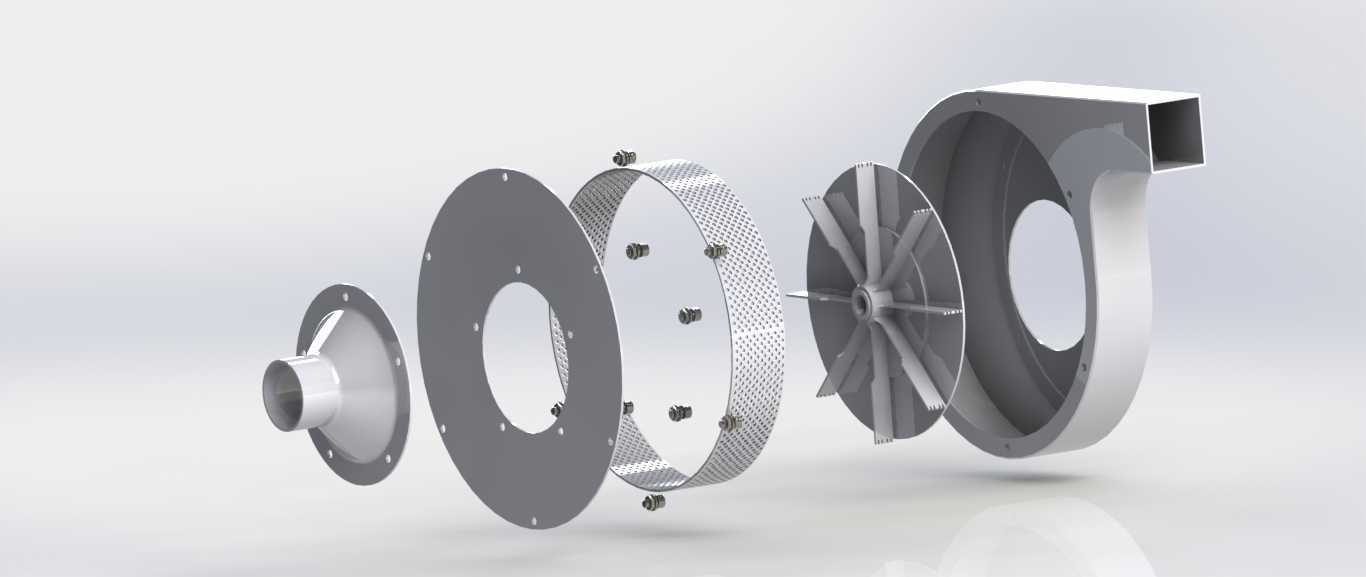

　　这款碾磨设备的核心应用场景覆盖小型饲料加工点、农户自用粮食处理、小型作坊式谷物加工场景，无需外接动力源的手摇驱动结构，让它可以在无供电的偏远区域、户外临时加工点位直接投入使用，适配玉米、大豆、玉米种子等多类谷物的碾磨作业，最终产出的粉料粒度可满足畜禽饲料制备、家用粗粮面粉加工的实际需求，也可用于小批量谷物种子的破皮处理工序。从功能实现逻辑来看，设备核心碾磨腔采用侧置圆形结构，腔体内置带碾磨锤的旋转叶轮，进料口设置在腔体侧上方的弯管结构处，待加工物料从进料口靠自重进入碾磨腔后，高速旋转的碾磨锤会持续冲击、揉搓物料，同时腔体侧面的冲孔筛网会控制出料粒度，符合粒度要求的粉料会穿过筛网从腔体下方排出，

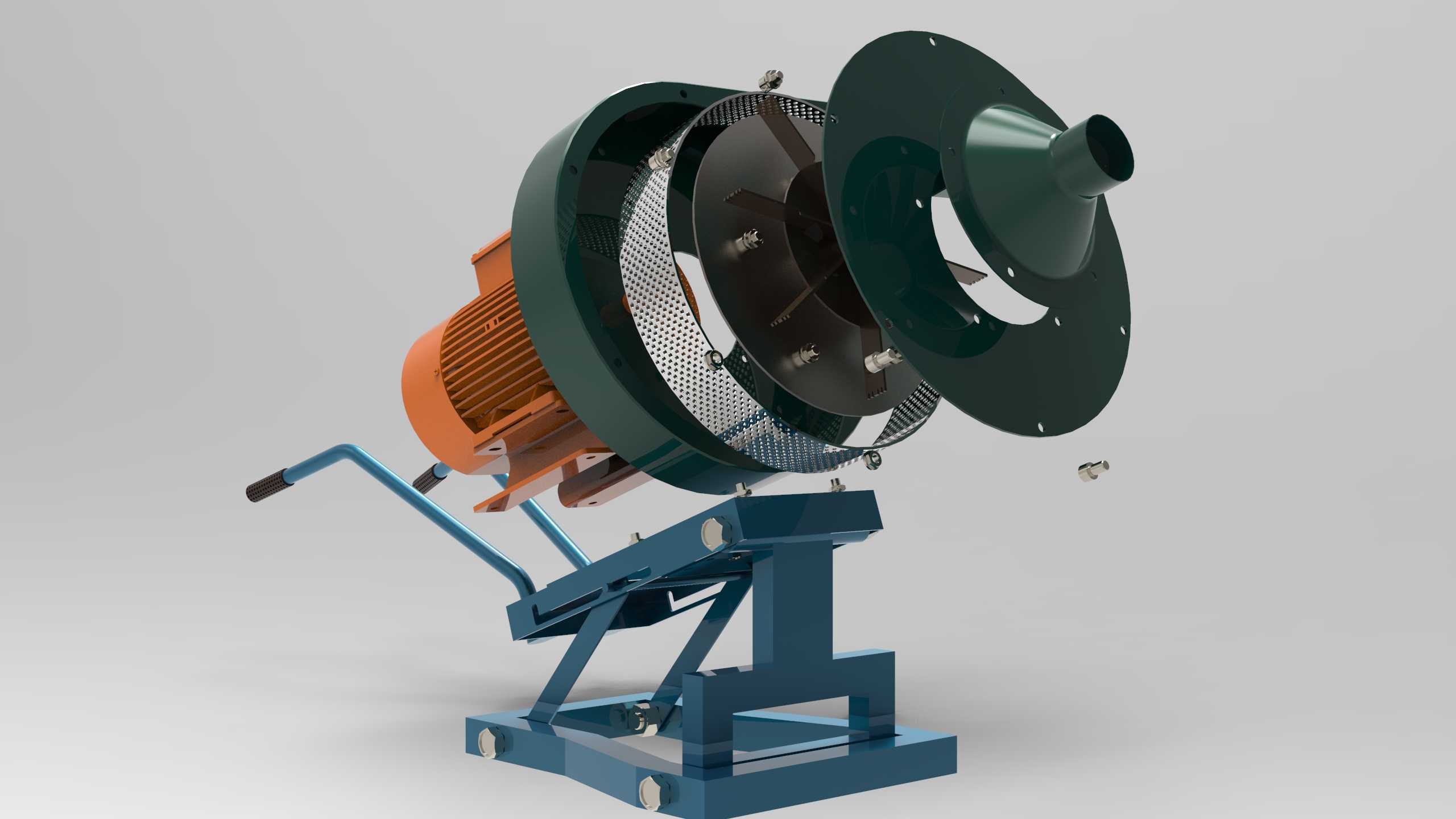

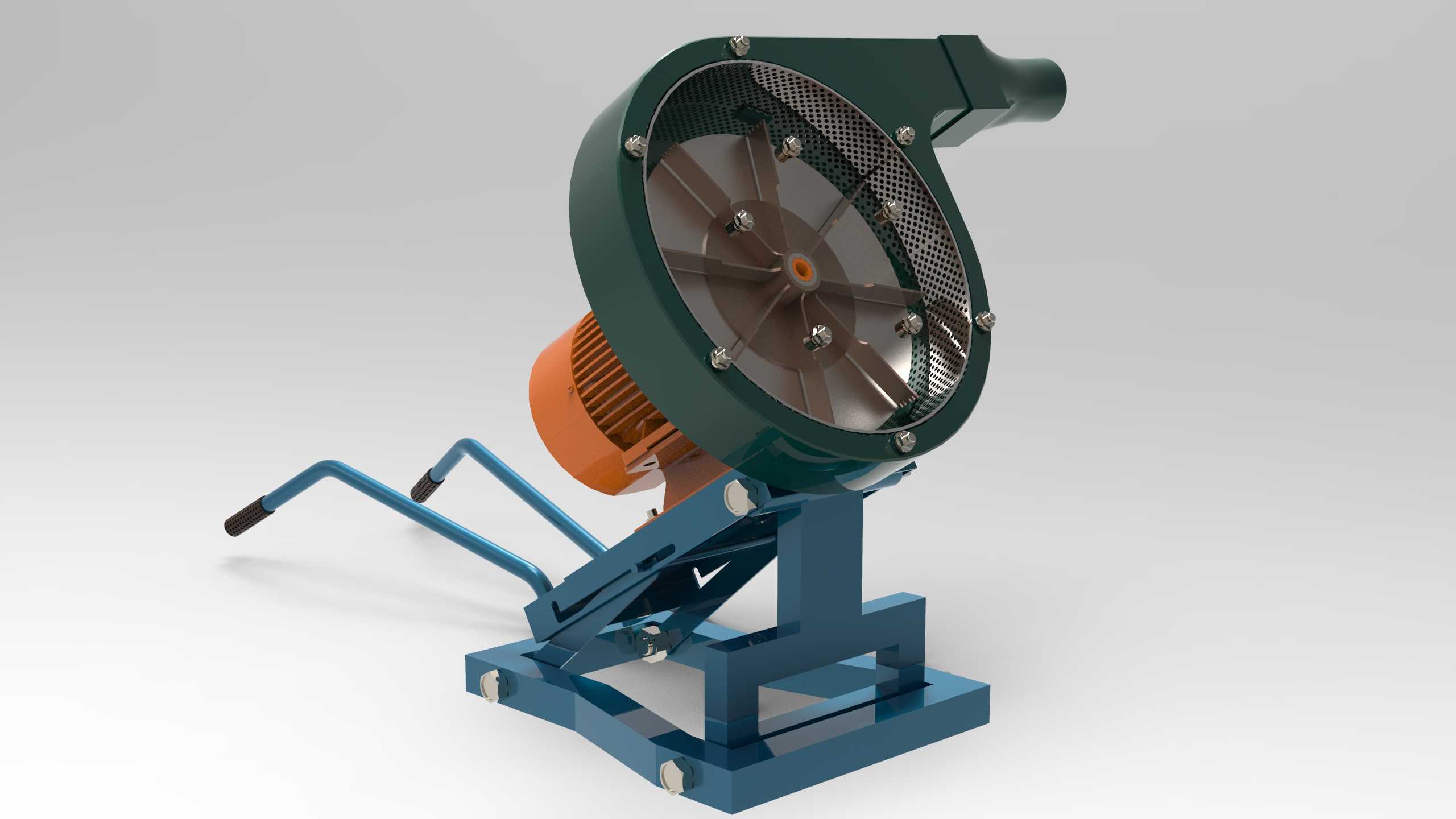

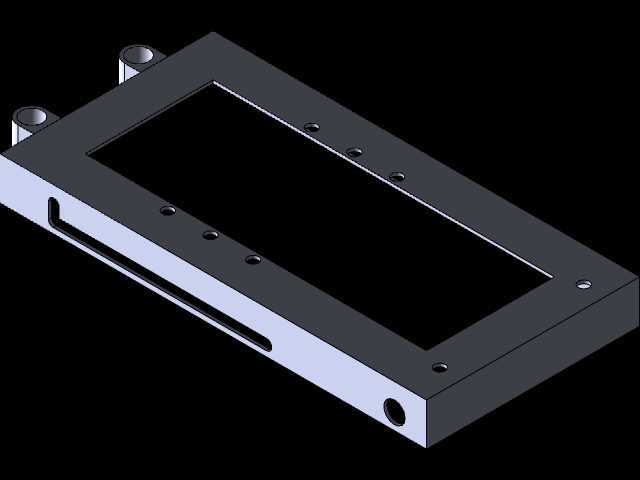

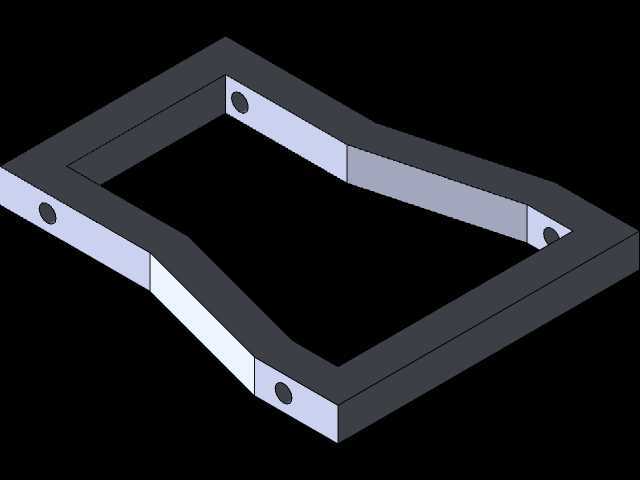

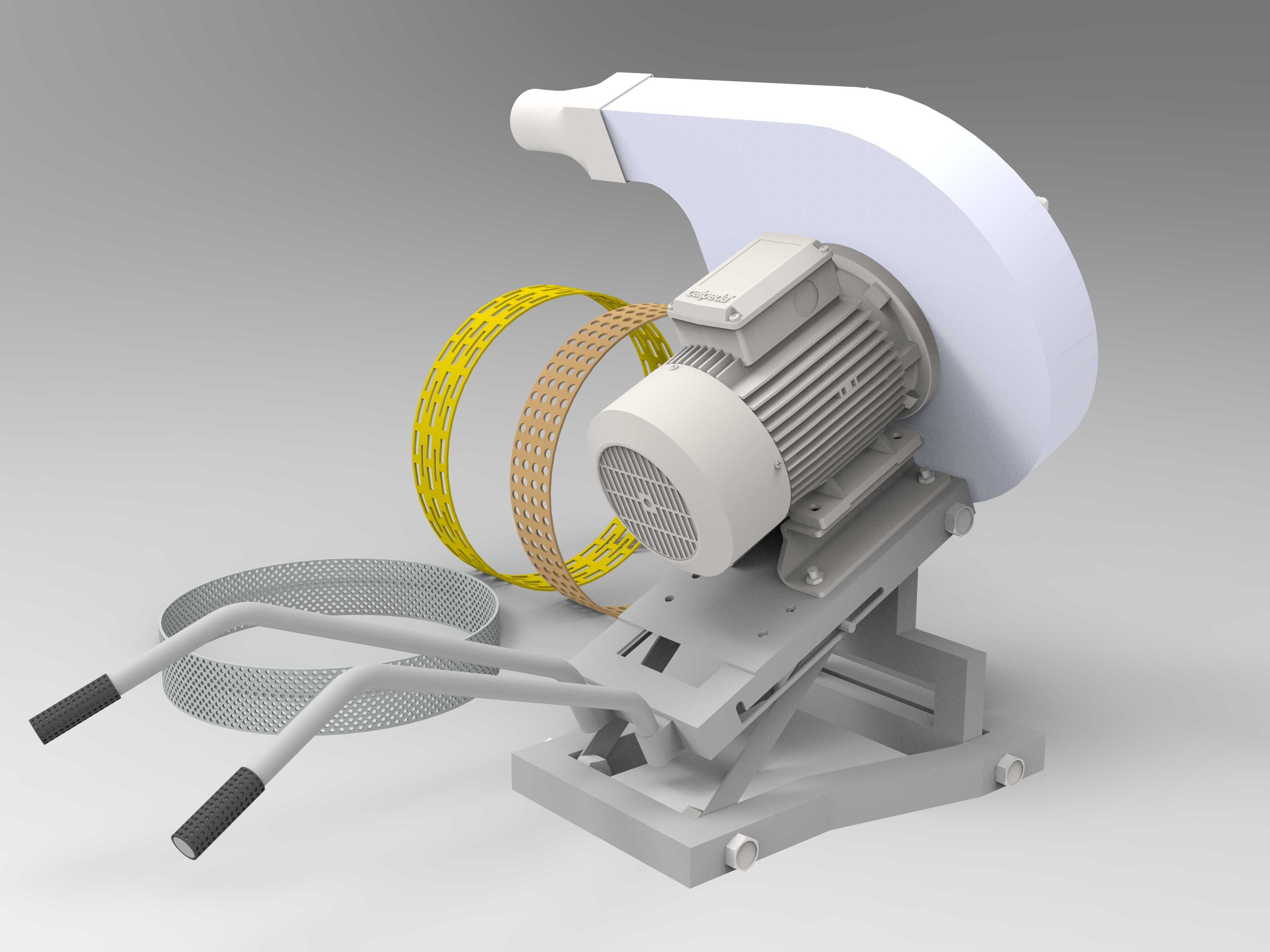

　　未达粒度要求的物料会留在腔体内继续被碾磨，直到粒度满足筛网孔径要求。手摇驱动的传动结构设计充分考虑了人力输入的力矩特性，摇臂采用折弯钢管结构，握持位置套有防滑绝缘套，摇臂与叶轮转轴的连接位置设置了增速传动结构，人力以较低转速摇动摇臂时，叶轮可获得足够的碾磨线速度，保证碾磨效率；整个传动结构没有复杂的齿轮组，依靠带传动实现动力传递，日常维护仅需定期检查传动带张紧度即可，降低了非专业用户的维护门槛。设备的支撑结构采用方管焊接的框架式底座，底座四个角设置了安装固定孔，可直接通过膨胀螺栓固定在水泥台面、木质工作台面上，避免碾磨作业时设备出现晃动偏移；支撑碾磨腔的支架采用铰接式角度调节结构，松开铰接位置的锁紧手柄，可调整碾磨腔的倾斜角度，

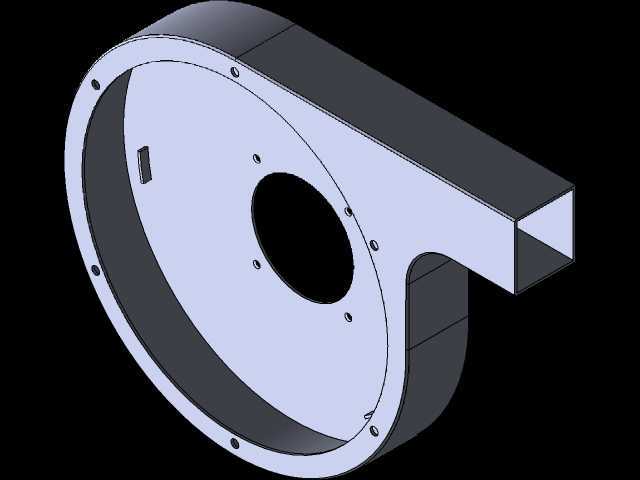

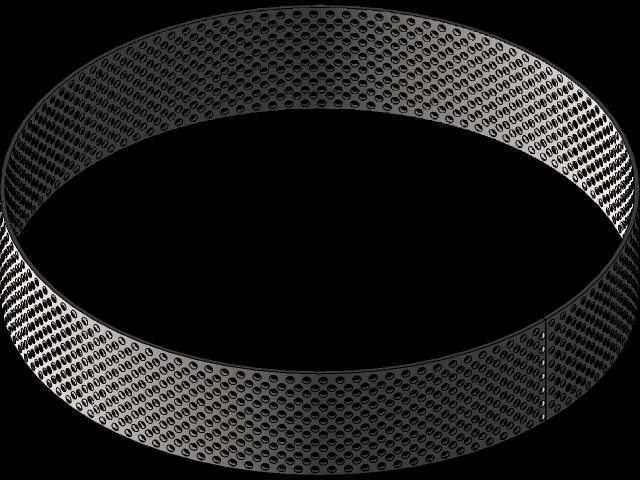

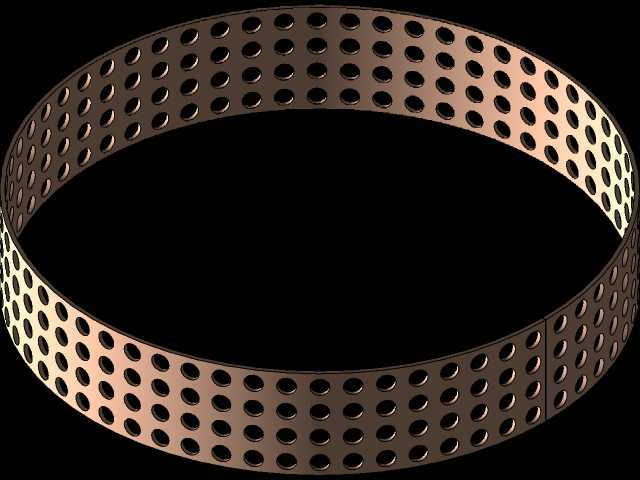

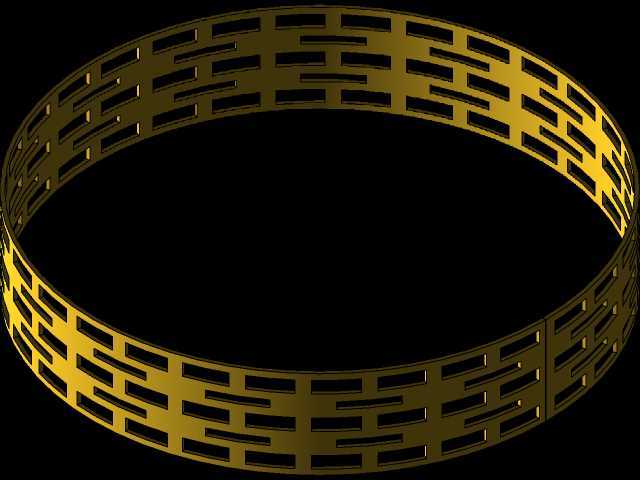

　　以此适配不同物料的进料、出料流速，比如加工流动性较好的大豆时可适当调大腔体倾斜角度加快出料速度，加工流动性较差的玉米粉原料时可减小倾斜角度延长物料在腔体内的碾磨时间。从安装边界尺寸来看，设备整体占地长度约为750mm，宽度约为420mm，摇臂完全展开时的最大回转半径约为380mm，安装时需要在摇臂回转侧预留至少400mm的操作空间，避免摇臂转动时触碰周边障碍物；设备整体高度约为680mm，进料口的高度距离安装台面约为520mm，刚好适配成年人站立作业时的投料高度，无需额外垫高设备或弯腰投料。设计过程中针对碾磨腔的受力特性做了针对性强化，腔体外壳采用厚壁铸铁材质，承受碾磨锤冲击的腔体侧壁做了局部加厚处理，筛网采用不锈钢冲孔板制作，

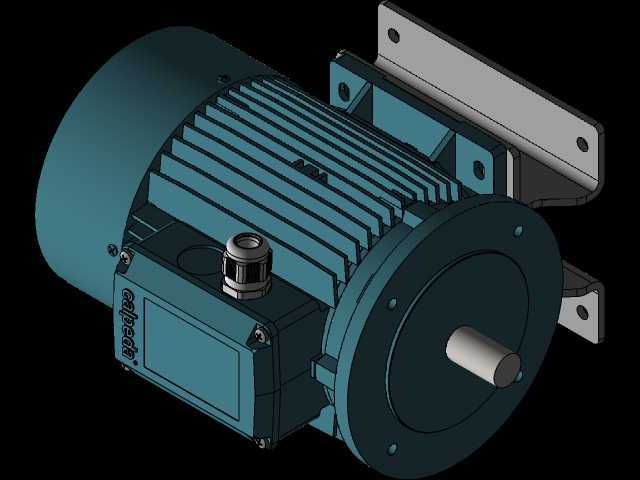

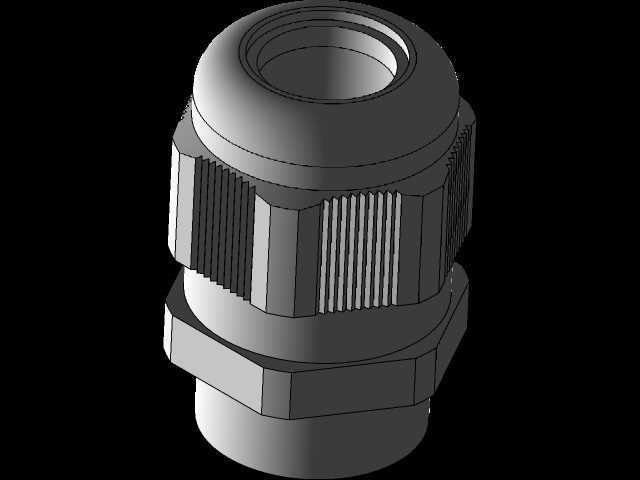

　　可承受长期的物料摩擦冲击，不会出现短期使用后筛网破损的问题；电机（若后续改装为电动驱动）的安装位置与手摇机构做了同轴兼容设计，用户可根据自身使用需求，直接在转轴端加装对应功率的驱动电机，无需改动主体支撑结构即可实现电动、手动双模式切换，拓展了设备的适用场景。出料位置的下方预留了足够的接料空间，可直接放置标准规格的接料桶、编织袋承接加工完成的粉料，无需额外加装出料导流配件；整个设备的外露转动部件均做了安全防护处理，叶轮转轴、传动带位置都设置了防护罩，避免作业过程中衣物、肢体被卷入转动结构，符合小型加工设备的安全设计要求。
