金矿选别用石磨碎矿装置结构设计

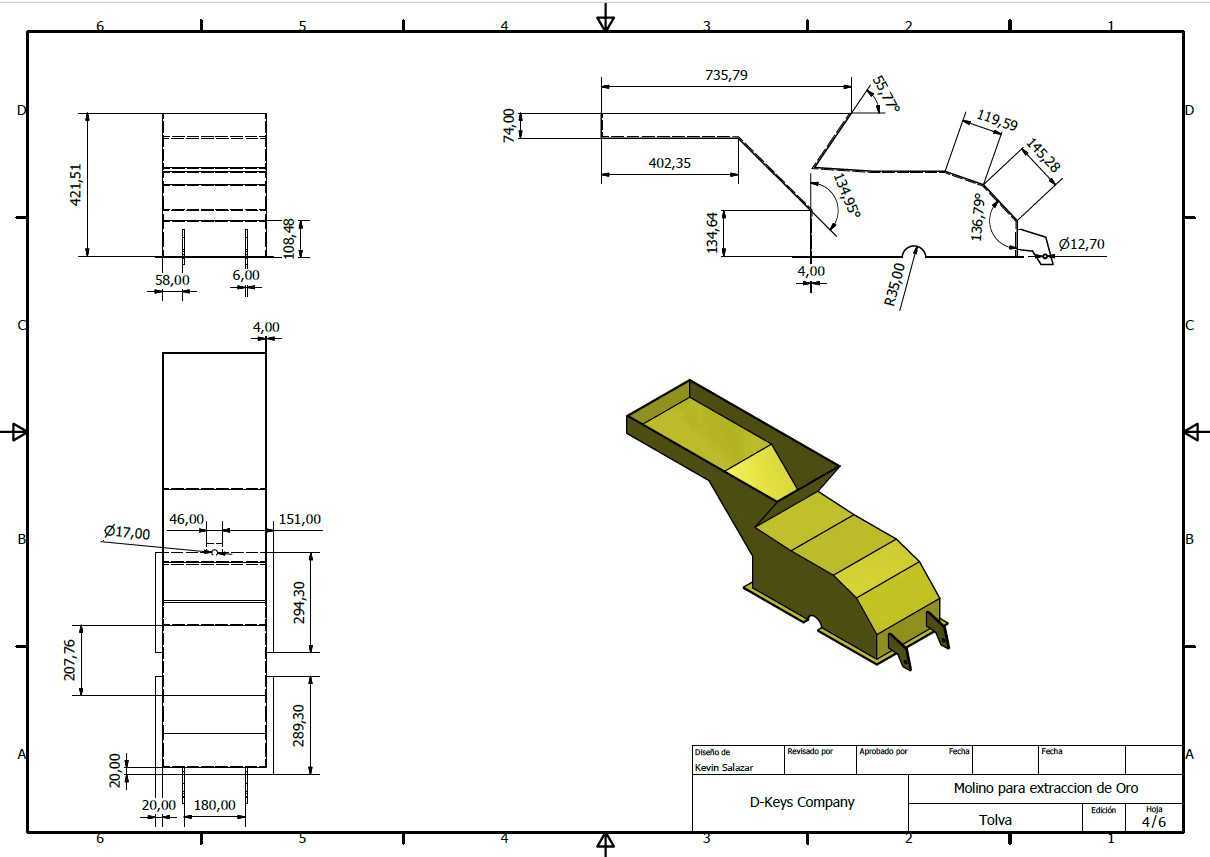

　　这套碎矿装置主要面向小型岩金矿山的选别前段作业场景，适配山地小规模矿点的就地碎矿需求，无需搭建大型固定选矿生产线即可完成金矿石的初级磨碎作业，解决偏远矿点大块矿石转运成本高、粗碎设备进场难的实际痛点。从结构拆分逻辑来看，整套装置采用分体式模块化设计思路，上部倾斜进料导槽采用大角度溜槽结构，进料端开口宽度大于出料端，槽体内壁做了顺滑过渡处理，避免高硬度块状矿石卡堵，导槽与中部破碎腔采用螺栓法兰连接，可根据现场进料粒度需求更换不同倾角的导槽段，适配不同粒径的原矿给料。中部破碎腔为厚板焊接箱型结构，腔体内壁预留了耐磨衬板的安装螺孔，实际使用时可根据矿石磨蚀性更换高锰钢或橡胶材质衬板，延长腔体使用寿命，腔体侧面开设了检修快开门，

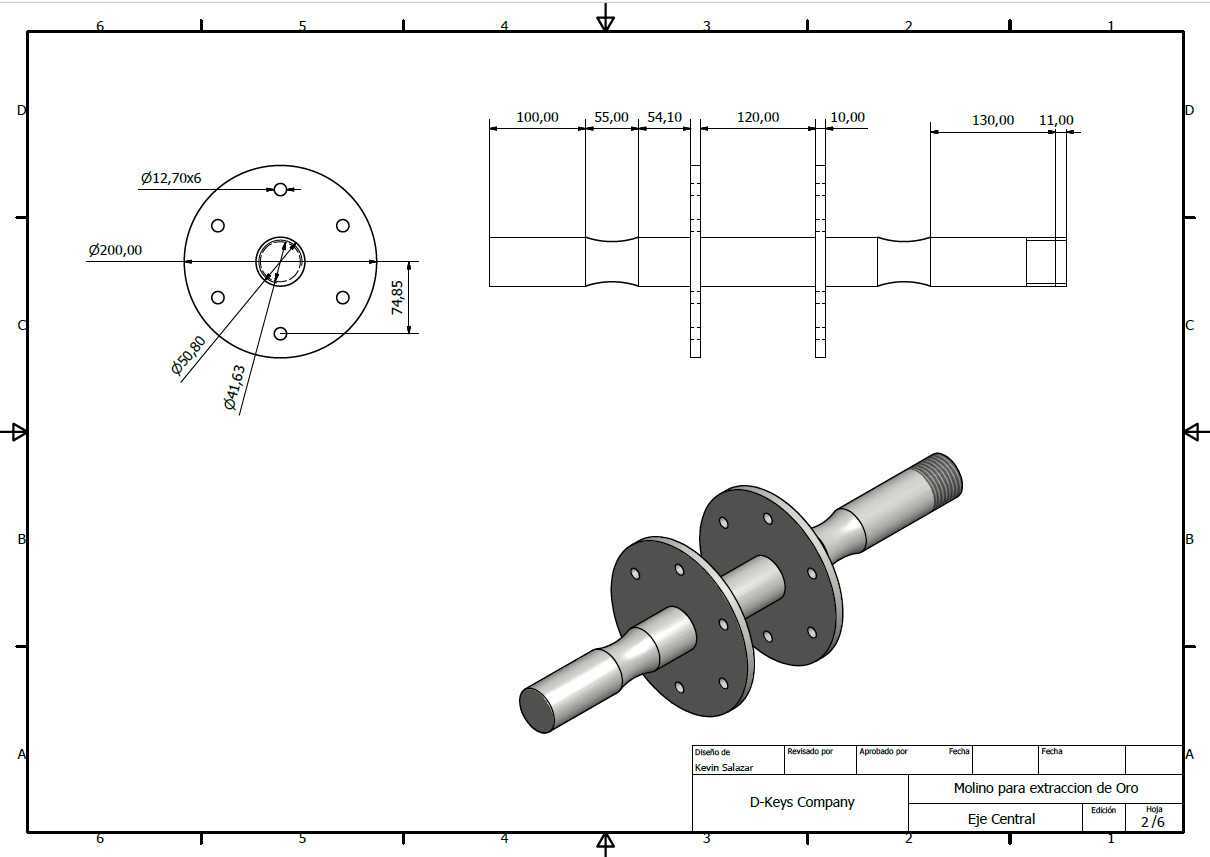

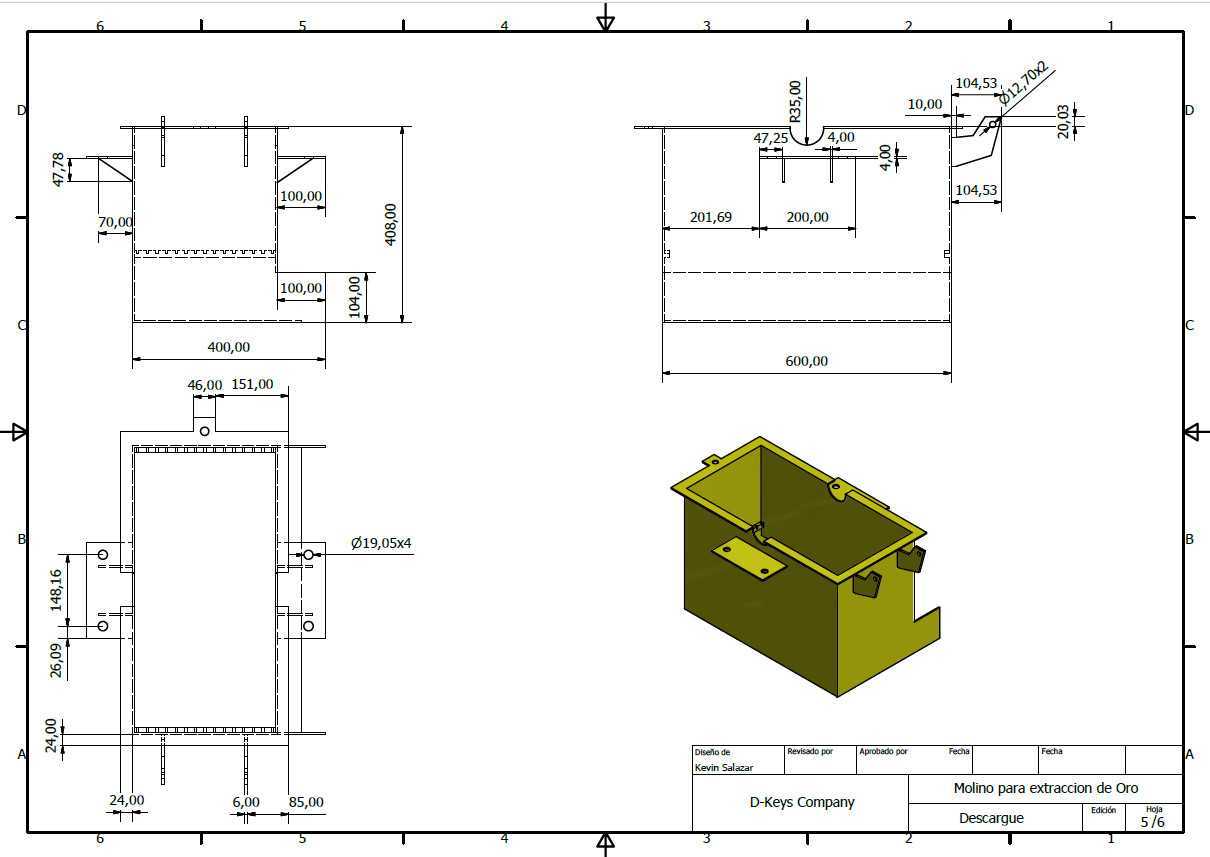

　　无需拆解上部进料结构即可完成内部锤头、衬板的更换作业，大幅缩短现场停机维护时长。下部传动单元采用侧装式带轮传动结构，带轮外侧加装了半圆式安全防护罩，避免作业过程中碎石飞溅卡入传动带，同时防止现场操作人员误触旋转部件引发安全事故，传动轴两端采用带座外球面轴承支撑，轴承座与下部机架通过腰型孔连接，可通过调整螺栓位置张紧传动带，无需额外加装张紧轮结构，简化了传动链路的维护流程。下部集料槽采用敞口式斜底设计，槽底向出料口方向倾斜5度，磨碎后的矿浆可依靠自重顺利从出料口排出，不会在槽底积料形成死区，集料槽与破碎腔的连接位置设置了密封胶条安装槽，可加装橡胶密封条避免矿浆从连接缝隙泄漏，适配湿式磨矿的作业工况。从安装边界来看，

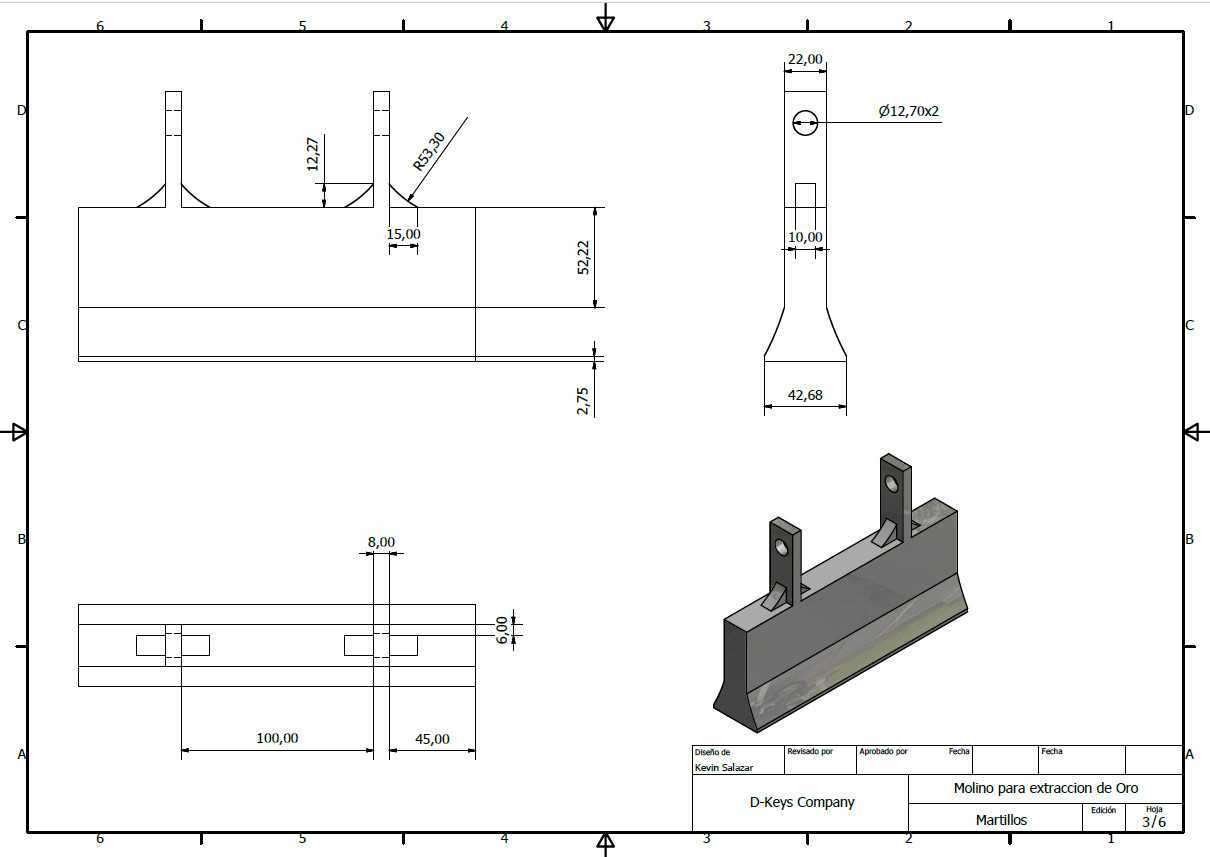

　　整套装置的机架底部预留了四个地脚螺栓安装孔，孔位间距适配常规小型混凝土基础的浇筑尺寸，无需定制特殊基础即可完成固定安装，设备整体重心偏下，运转时的动载荷较小，即使在简易硬化的平整地面上也可通过加装减震垫完成临时固定，适配小型矿点频繁转场的作业需求。功能设计上，这套装置兼顾了粗碎与中碎的作业需求，可将进料粒度不超过200mm的岩金矿石破碎至1mm以下的粒度，满足后续摇床、溜槽等重选设备的给料粒度要求，破碎腔内部的锤头采用可更换式结构，单个锤头磨损后可单独更换，无需整体更换转子组件，降低了作业过程中的易损件消耗成本。设计过程中充分考虑了小型矿山的维护能力，所有连接螺栓均采用国标通用规格，现场无需配备特殊工装即可完成拆解与装配，传动带、

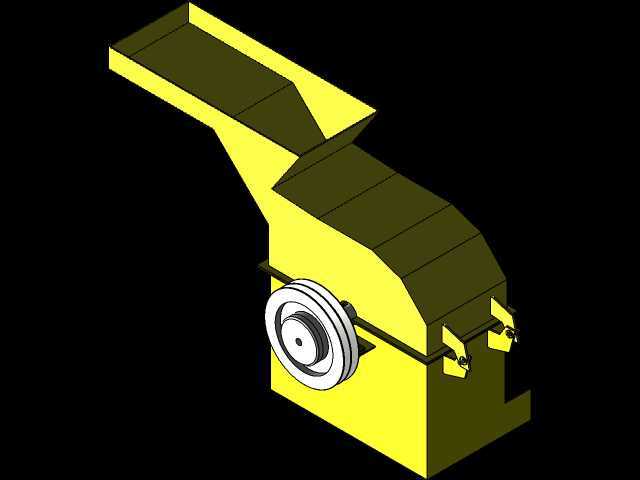

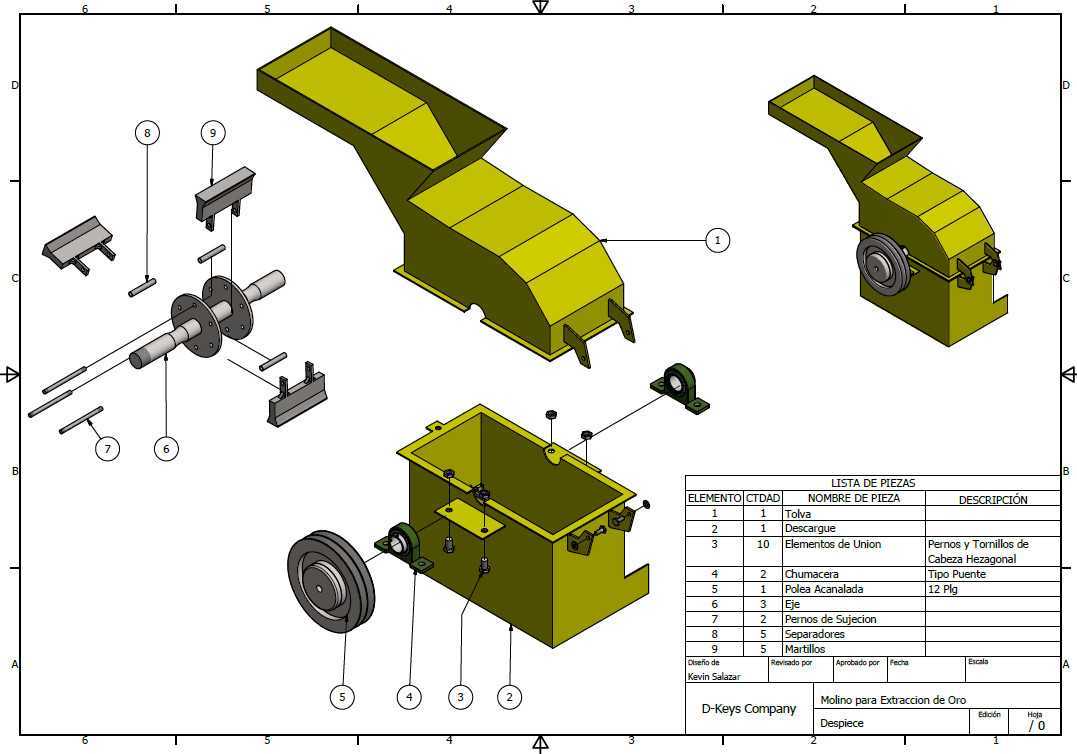

　　轴承等标准件均采用市面通用型号，偏远地区也可快速采购替换，不会因为特殊配件供应问题导致设备长期停机。整套结构的爆炸视图清晰呈现了各部件的装配层级，从进料端到排料端的物料流向顺畅，无多余的弯折结构，减少了矿石在设备内部的滞留时间，提升了单位时间内的碎矿处理效率，侧装传动的布局也避免了传动部件与物料流的干涉，降低了物料磨损传动部件的概率。
