带转弯段可调支脚链板输送设备

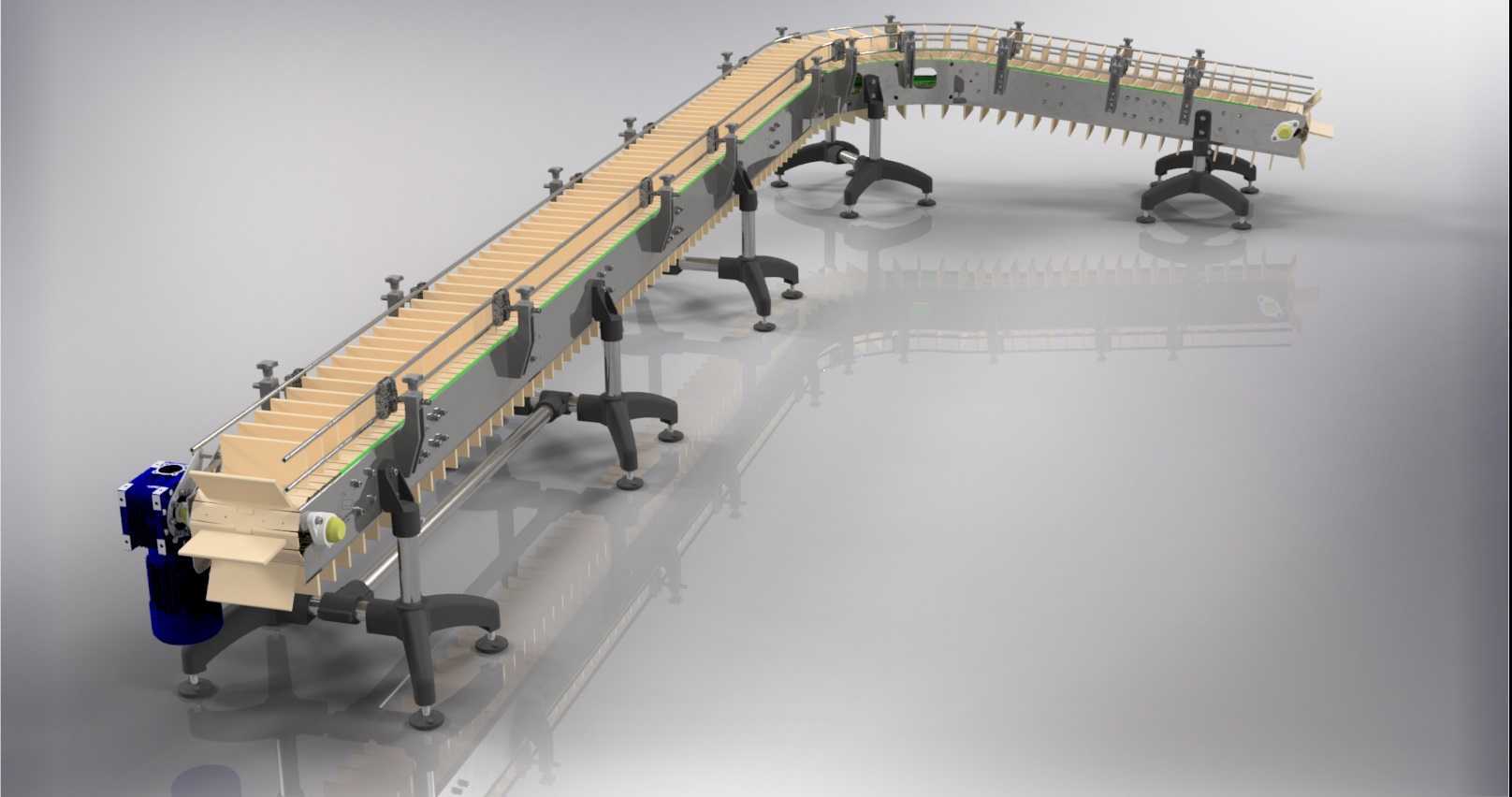

　　这套输送设备针对车间内存在平面转向的物料转运场景设计，可衔接前后段不同走向的加工、包装工位，解决直线输送无法适配场地转角布局的痛点，常见于食品包装、日化产品组装、小型零部件加工的产线布局中，用来完成盒装、袋装、小型规整块状工件的长距离平稳转运，避免人工转运带来的效率损耗与工件磕碰问题。设备主体采用模块化链板作为承载输送面，链板节距匹配常规小型工件的输送承重需求，单段直线段与转弯段采用一体式衔接结构，转弯段的链板导向轨做了弧度适配，保证链板在转弯运行时不会出现卡滞、跳齿问题，转弯半径经过反复校核，既不会因为半径过小导致工件在转弯处因离心力滑落，也不会因为半径过大占用过多车间安装空间。两侧的导向护栏采用快装式结构，

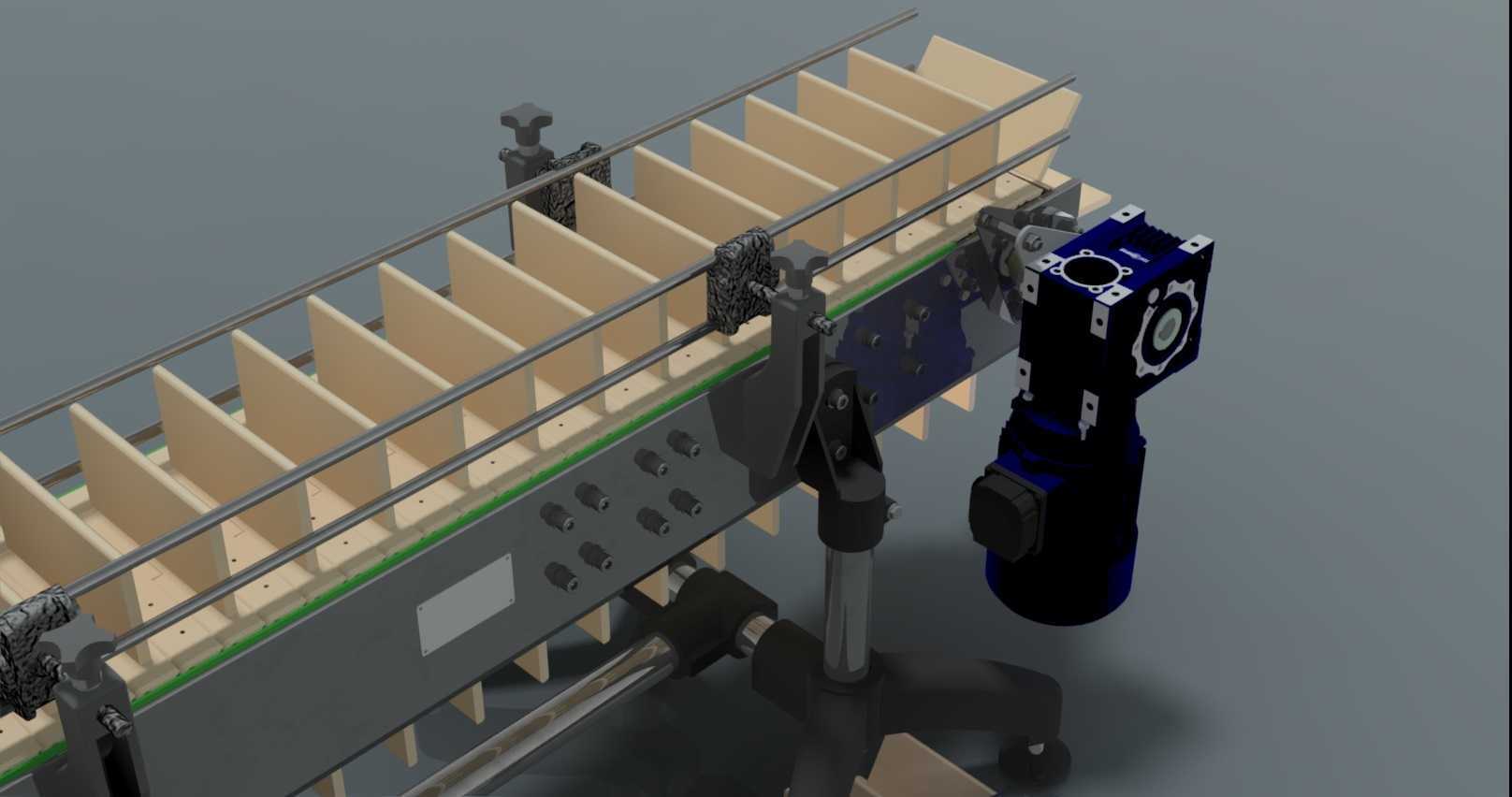

　　通过可调节的固定座安装在机架侧边，可根据输送工件的实际宽度调整护栏间距，适配不同尺寸规格的工件输送需求，护栏顶部做了圆弧过渡处理，避免工件输送过程中被棱角刮伤表面。支撑部分采用带脚杯的可调支脚结构，每个支脚的高度调节范围覆盖常规车间地面的高度差，安装时不需要额外做地面预埋处理，仅需通过调整脚杯高度即可保证整条输送线的水平度，支脚底部采用防滑橡胶垫，可减少设备运行时的震动传导，降低运行噪音，同时避免支脚刮伤车间环氧地面。驱动端布置在输送线的进料侧，采用减速电机直接驱动主动辊的结构，传动链路短，传动效率高，后期维护时仅需定期检查链板张紧度即可，张紧结构布置在主动辊两端的安装座上，通过调节螺栓即可调整链板张紧程度，不需要拆解整体机架。

　　设备的转弯段处额外设置了过渡托板，托板表面做了低摩擦处理，减少链板在转弯段的运行阻力，同时避免链板长期运行出现下塌变形。从安装边界来看，直线段的宽度尺寸控制在常规产线的适配范围内，转弯段的外伸尺寸经过优化，可适配多数车间内90度转角的布局需求，设备整体高度可通过支脚调整，适配不同高度的前后端设备进料口高度，不需要额外增加过渡衔接机构。设计过程中优先考虑了设备的通用性，所有的机架型材、链板、紧固件均采用行业通用规格，后期更换配件时不需要单独开模定制，降低运维成本。机架主体采用型材拼接结构，整体重量控制在合理范围内，现场安装时不需要大型吊装设备，两名安装人员即可完成整机组装与调试。链板的运行速度可通过配套的调速装置调整，

　　可根据前后端工位的生产节拍匹配对应的输送速度，避免出现工件堆积或者工位待料的问题。在工件进料端设置了导向挡边，可引导工件准确进入输送面中间位置，避免工件偏置导致转弯时卡住护栏。设备整体的外露部件均做了倒角处理，没有尖锐棱角，符合车间设备的安全设计要求，转动部位均设置在机架内侧，不会出现衣物、工具卷入的安全隐患。针对有清洁需求的使用场景，链板采用可快速拆卸的拼接结构，后期清洁时可快速拆下链板进行冲洗，不需要复杂的拆解流程，适配食品、医药类车间的卫生清洁要求。
