带轴端安装结构的锥面传动滚筒

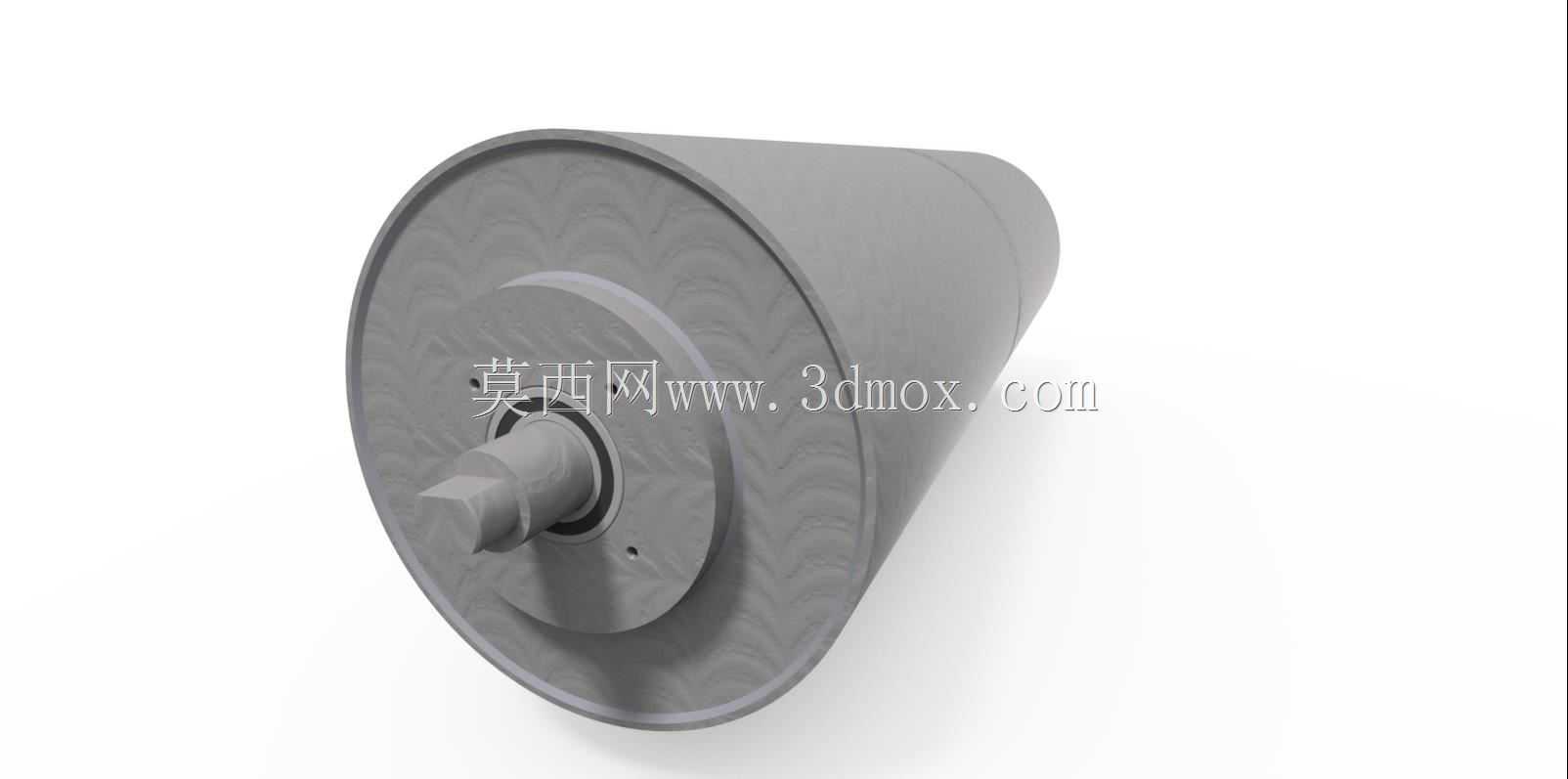

这款锥面传动滚筒主要应用于带式输送机的驱动端或改向端，尤其适配需要对输送带进行自动纠偏的输送场景，在散料输送、物流分拣、生产线工件转运等工况中都能见到这类结构的应用。不同于普通圆柱面滚筒，锥面结构的设计核心是利用滚筒两端直径差产生的向心力，当输送带出现跑偏趋势时，锥面不同位置的线速度差会带动输送带自动回到居中位置，大幅降低人工调整输送带的频次，减少输送带边缘因长期跑偏产生的磨损，延长输送带的整体使用寿命。从结构设计来看，滚筒主体采用锥度筒体搭配端盖焊接结构，端盖与中心轴之间设置有轴承安装位，轴端伸出段设计有扁方结构，方便与驱动装置的联轴器或者链轮进行连接，避免传动过程中出现轴与连接件打滑的问题。筒体表面做了防滑纹理处理，能够增大与输送带之间的摩擦力，降低传动过程中的打滑概率，保证动力传递的效率。在安装边界方面，这类滚筒的安装需要匹配对应宽度的输送机机架，轴端的安装座需要预留足够的支撑空间，安装时要保证滚筒轴线与输送机纵向中心线的垂直度，避免因安装偏差导致额外的跑偏问题。设计过程中需要重点考虑筒体的锥度取值，锥度过大会导致输送带向中间挤压产生褶皱，锥度过小则无法起到有效的纠偏作用，通常会根据输送带宽、运行速度、输送物料重量来匹配对应的锥度参数。同时中心轴的直径需要根据传递扭矩的大小做强度校核，轴承选型要兼顾径向载荷与少量轴向载荷，因为锥面结构在运行过程中会产生一定的轴向分力，轴承需要能够承受这部分载荷避免过早损坏。滚筒的整体动平衡也需要在设计阶段做考量，尤其是在高速输送的工况下，动平衡不达标会导致输送机运行时产生振动，影响整条输送线的稳定性。
