双层皮带式分拣输送设备结构设计

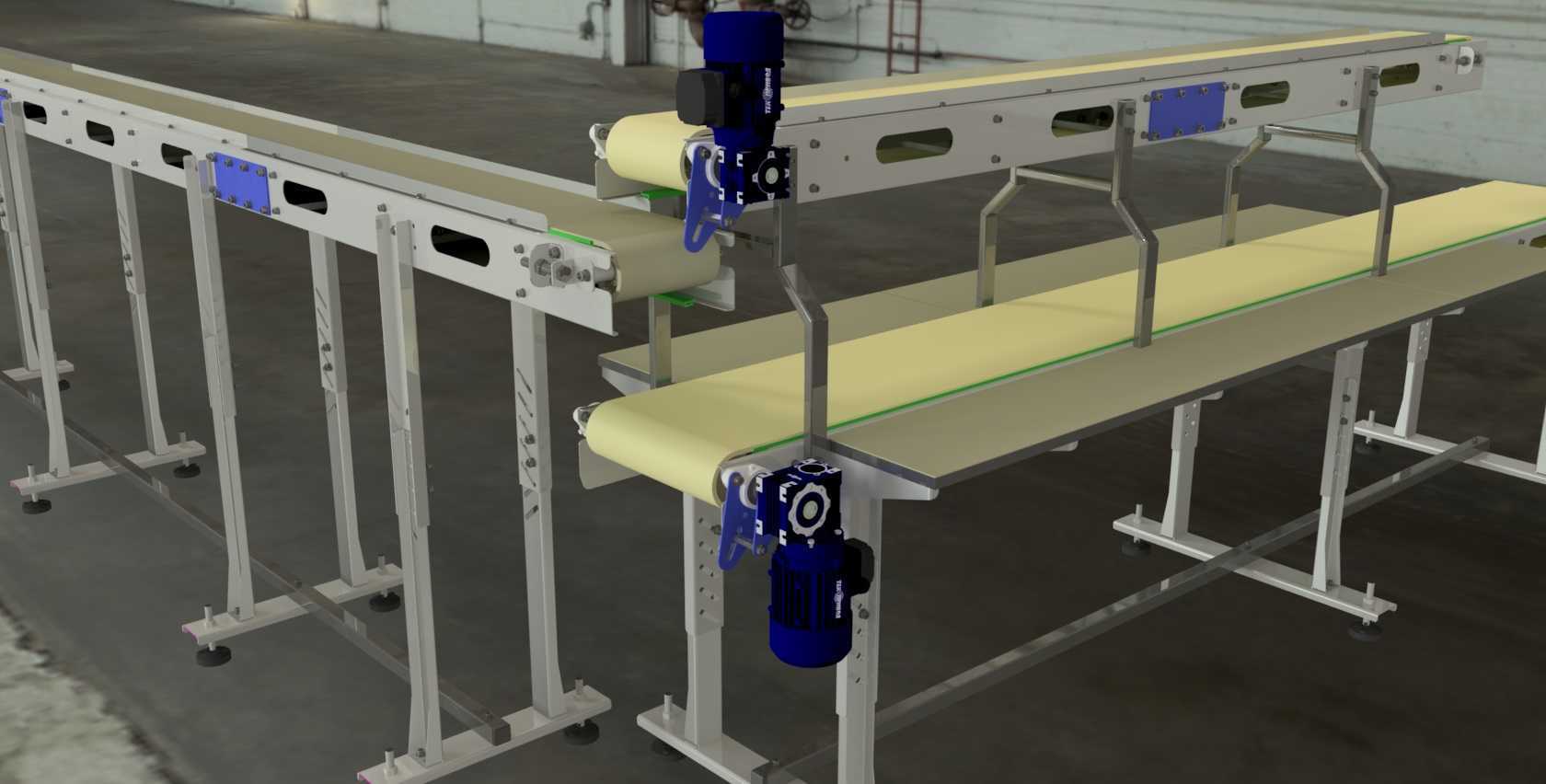

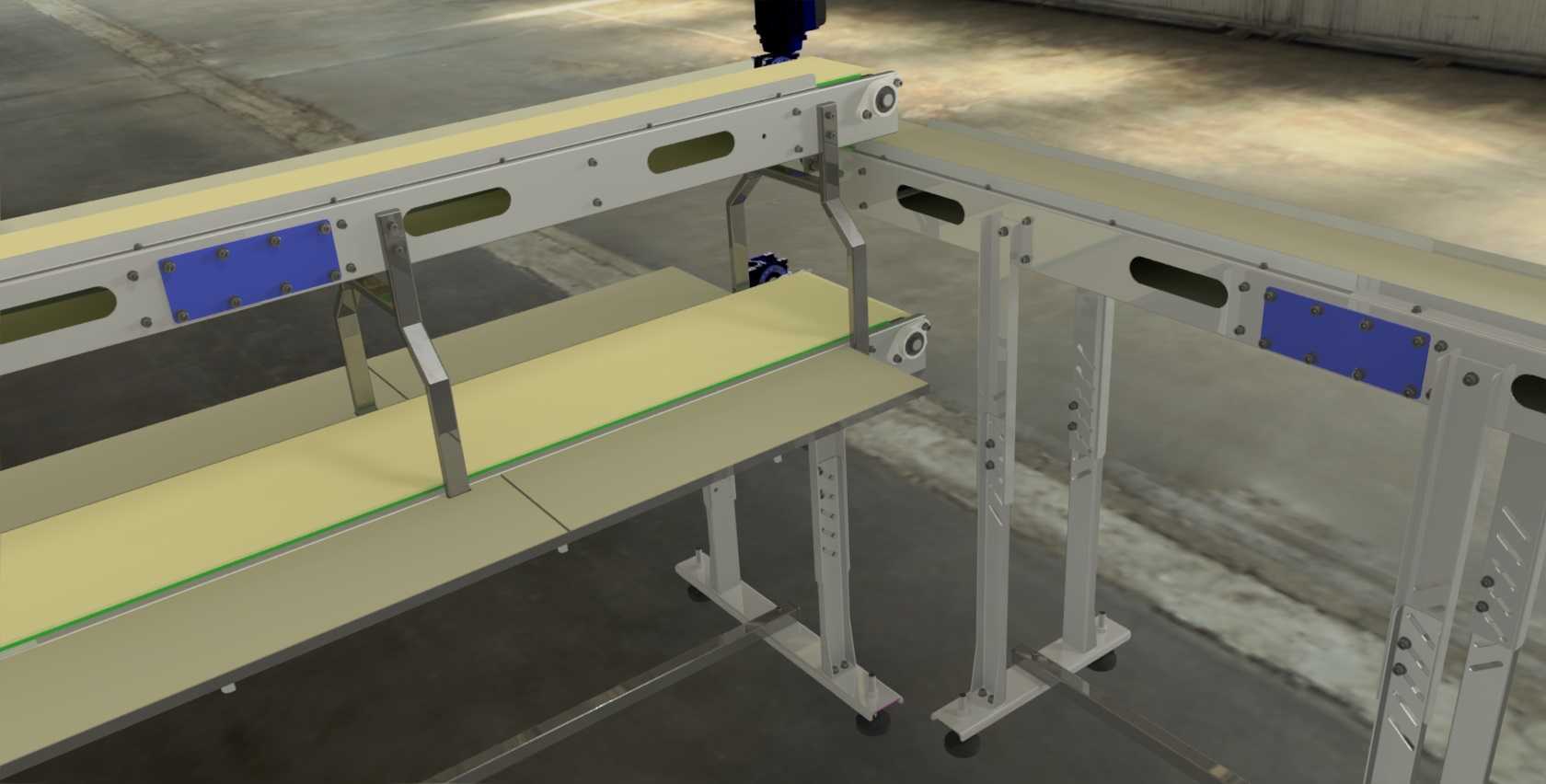

　　这套双层布局的皮带分拣输送结构，主要面向电商仓储拆零拣选、轻工制造业工序间物料转运、包装线前后段物料分流场景设计，相比单层输送线，在相同占地投影面积下可实现双倍输送路径排布，适配车间横向空间受限、需要同时完成两类物料同向输送或异向回流的产线布局需求。设备主体采用两段平行布置的平皮带输送单元，上层输送单元与下层输送单元保持固定竖向间距，两段线体的驱动端分别配置独立的减速驱动单元，可根据实际生产节拍单独调整两段线体的运行速度，也可实现单段线体启停不干扰另一段运行的控制逻辑，适配不同批次物料的输送节拍差。从结构设计逻辑来看，机架部分采用标准化工业铝型材搭配钣金折弯连接件拼接，所有型材连接位置均采用内置T型螺栓加角件锁紧的方式，

　　避免焊接机架带来的变形误差，同时方便后期根据现场布局调整线体长度、增减附属功能组件。支脚部分配置带刹车的万向脚轮与可调支撑脚组合结构，设备移位时可降下脚轮完成短距离转运，定位安装时旋转可调支撑脚将脚轮抬离地面，可实现±30mm范围内的高度调节，抵消安装地面的平整度误差，保证皮带面整体水平度偏差控制在每米1mm以内，避免皮带运行过程中出现跑偏、物料侧滑的问题。线体的皮带承托面采用高密度镀锌钢板作为托板，托板与机架型材之间预留5mm间隙用于安装皮带防偏挡条，皮带两侧的导向挡边高度设置为40mm，可阻挡尺寸在300mm见方以内的盒装、袋装物料从线体侧边滑落。两端的传动滚筒采用腰鼓形车削结构，滚筒表面包2mm厚菱形花纹橡胶层，

　　增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑现象，从动端配置螺旋张紧结构，张紧行程为80mm，可在皮带长期运行出现拉伸松弛时，无需拆解线体即可完成张紧度调整。在两层线体的衔接位置配置了导向拨料组件，拨料板采用高分子聚乙烯材质加工，表面做抛光处理降低与物料的摩擦阻力，拨料动作可通过线体配套的检测信号触发，当上层线体输送的物料到达指定分流位置时，拨料板伸出将物料导向下层线体或侧边出料工位，完成物料的自动分拣分流，无需人工干预拨料。从安装边界来看，单组标准段线体的长度可根据需求在1m到6m范围内拼接，标准段宽度设置为400mm、600mm、800mm三个规格，双层线体的整体竖向高度为1200mm，上层皮带面安装高度为900mm，

　　适配人工站立操作的作业高度，下层皮带面安装高度为450mm，可用于空箱回流或不合格品反向输送。线体驱动单元采用侧挂式安装方式，突出线体侧边的尺寸控制在150mm以内，减少设备整体占用的横向安装空间，多段线体拼接时相邻段的对接间隙控制在2mm以内，保证物料过缝时无卡顿、无掉落风险。设计过程中针对皮带跑偏问题做了多重防护，除了腰鼓形滚筒、侧边导向挡条之外，每隔1.5m配置一组可调式防偏托辊，托辊角度可根据皮带实际运行轨迹做±5°的微调，抵消皮带接头误差、物料偏载带来的跑偏力矩。设备的所有外露钣金件均做喷塑处理，颜色采用工业常用的浅灰色，避免长期使用过程中出现锈蚀掉漆问题，所有旋转部件外侧均配置可拆卸的钣金防护罩，防止操作人员衣物、杂物卷入传动部位，满足车间设备的安全防护要求。在实际选型应用中，这套结构可根据输送物料的单重调整皮带厚度、驱动电机功率，当输送单重5kg以下的轻小物料时可采用2mm厚PVC皮带，配置120W减速电机即可满足运行需求；当输送单重20kg以内的工件时，可更换为5mm厚PU耐磨皮带，将驱动电机功率提升至400W，同时加密托板下方的支撑横梁间距，避免重载时托板出现下凹变形。
