3600mm长度工业皮带输送设备结构

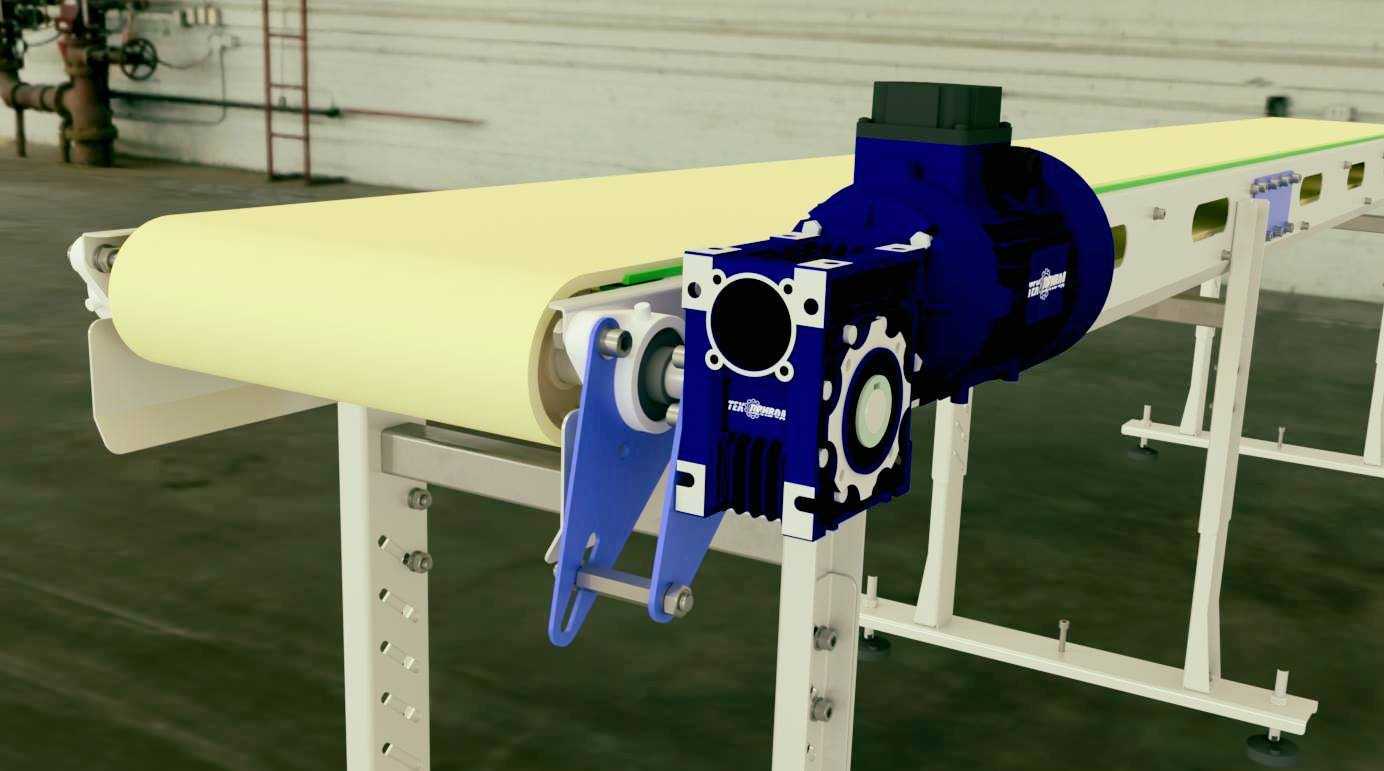

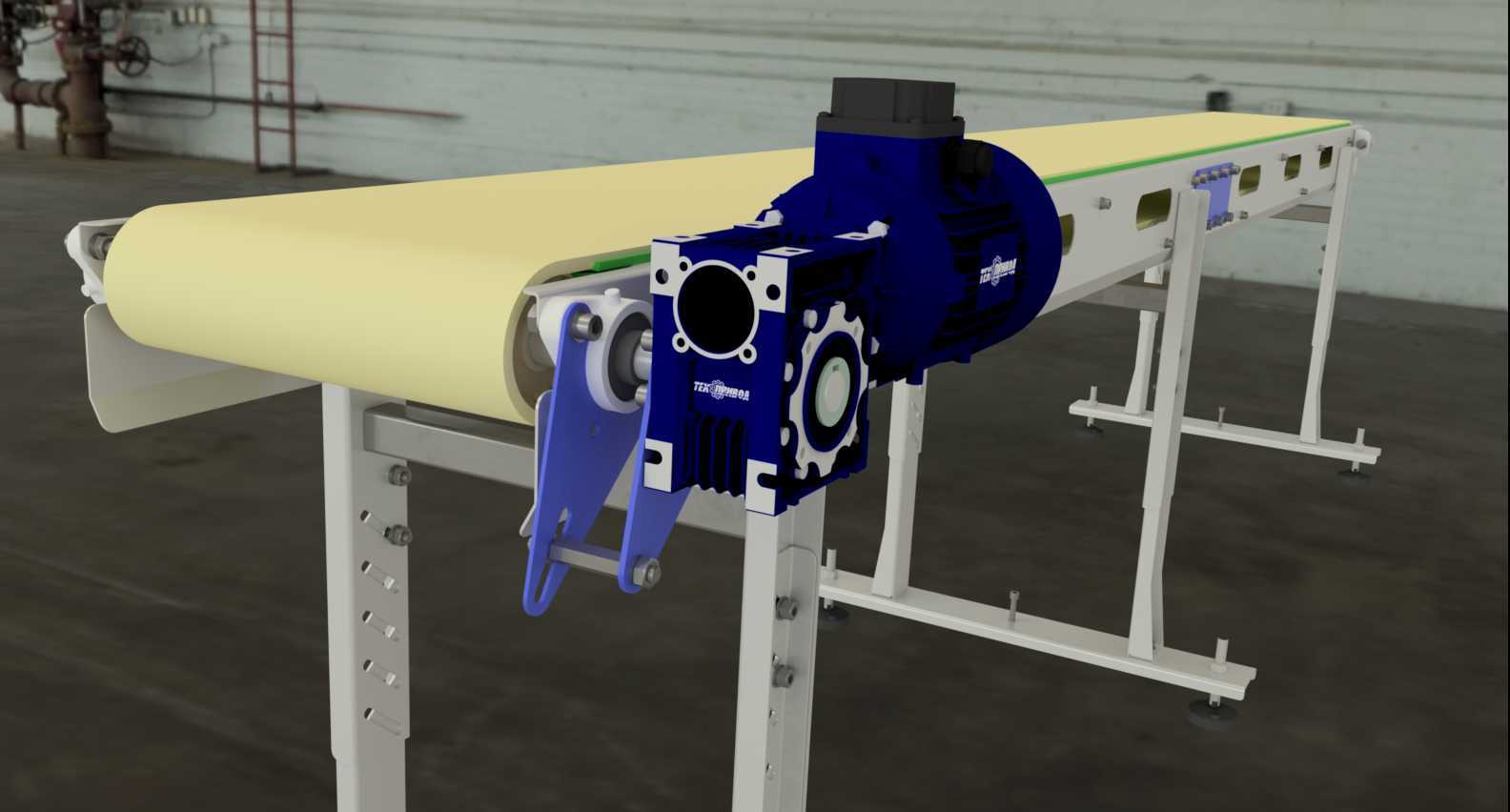

　　这款长度3600mm的皮带输送设备，在轻工包装、电子零部件组装、食品分装、小型五金件加工的产线衔接环节应用十分普遍，常作为工序间的工件流转载体，替代人工搬运完成不同工位间的物料传递，也可单独作为检测、包装工位的承载线体使用。设备采用卧式单侧驱动布局，驱动端配置蜗轮蜗杆减速结构与驱动电机直连，省去了额外的链传动或带传动过渡结构，既压缩了驱动端的整体安装空间，也能在低速输送场景下提供足够的输出扭矩，适配10-30m/min的常规线速需求，满足多数轻型物料的输送节拍要求。

　　从结构设计逻辑来看，设备的主支撑机架采用工业铝型材与钣金冲压件组合搭建，支腿部分设置多组可调安装孔位，可根据现场对接的设备高度调整整体线体高度，支腿底部配置可调脚杯，能够抵消地面不平整带来的安装误差，保证线体整体水平度，避免皮带运行过程中出现跑偏问题。皮带承载面下方设置连续的光滑托板，替代传统的托辊结构，针对小型、轻质工件的输送场景，能避免工件卡入托辊间隙的问题，同时降低运行过程中的振动与噪音，适合对作业环境噪音有要求的车间场景。

　　驱动端的张紧结构采用摆臂式张紧设计，通过调整摆臂的固定位置即可改变驱动辊与从动辊的中心距，实现皮带张紧度的快速调节，相比传统的螺栓顶推式张紧结构，调整行程更大，操作也更便捷，日常维护时不需要拆解过多护罩即可完成张紧作业。线体两侧的机架侧边预留了标准的附件安装槽位，可根据实际使用需求加装光电传感器支架、挡料条、导向护栏、工位操作台等附属配件，不需要对主体机架进行二次打孔加工，适配不同行业的定制化改造需求。

　　设备的整体宽度控制在常规轻型输送的标准范围内，有效输送宽度适配多数周转箱、零散工件的摆放需求，3600mm的总长度刚好覆盖3-4个相邻操作工位的衔接距离，不需要多段线体拼接就能完成短距离的物料流转，减少了多段线体对接带来的高度差、皮带跑偏等调试问题。端部的从动辊采用锥形纠偏结构设计，辊筒两端直径略小于中间直径，皮带运行过程中会自动向辊筒中心对中，从结构层面降低皮带跑偏的概率，减少日常运维的调整频次。

　　在安装边界方面，设备驱动端的外伸尺寸控制在合理范围内，安装时不需要预留过多的侧向操作空间，靠墙布置时也能完成日常的检修操作；线体整体自重较轻，不需要做特殊的地面预埋处理，普通硬化车间地面即可完成安装固定，搬迁调整时也不需要大型吊装设备，人工配合简单工具即可完成移位。皮带采用浅色轻型PVC材质，表面摩擦系数适中，既能保证输送过程中工件不打滑，也不会对工件表面造成刮擦损伤，适配多数对表面质量有要求的加工件输送场景。

　　设备的驱动组件外侧设置了一体式冲压护罩，将传动部件完全封闭在内，避免生产过程中杂物卷入传动结构，也能防止操作人员误触运动部件带来的安全风险，护罩采用快拆螺丝固定，检修时不需要专用工具即可快速拆卸，提升日常维护的效率。线体的接电位置设置在驱动端的电机接线盒处，现场布线时可从侧面或顶部走线，适配不同车间的布线规范，不需要额外改造走线结构。
