通风系统用参数化圆形风管结构设计

　　在商用建筑通风、工业除尘排风、暖通空调送回风系统的管路布设场景中，圆形风管是应用占比极高的流体输送构件，相较于矩形截面风管，圆形结构在相同通流截面积下拥有更小的沿程阻力，管壁受力均匀，承压能力更强，在中高压通风、长距离物料气力输送场景中优势尤为突出。这类构件的设计往往需要适配不同项目的管径、管长要求，传统逐件建模的方式会产生大量重复工作，参数化的结构设计可以通过调整核心驱动参数快速生成对应规格的风管模型，大幅提升管路系统的整体设计效率。

　　从实际使用场景来看，圆形风管的应用覆盖多个工程领域：在工业厂房的除尘系统中，圆形风管用来输送含尘气流，连接吸尘罩与除尘主机，管壁光滑的内壁可以减少粉尘挂壁残留，降低管路堵塞风险；在商用建筑的中央空调系统中，圆形保温风管承担冷热风的输送任务，均匀的截面结构可以减少气流紊流产生的送风噪音，提升室内环境舒适度；在生产车间的排风系统中，圆形风管可快速排出焊接烟尘、有机废气等有害介质，保障车间内的作业环境符合职业健康要求；在粮食加工、建材生产等行业的气力输送系统中，加厚壁面的圆形风管可承担颗粒物料的输送任务，耐磨的壁面结构可以延长管路整体的更换周期。

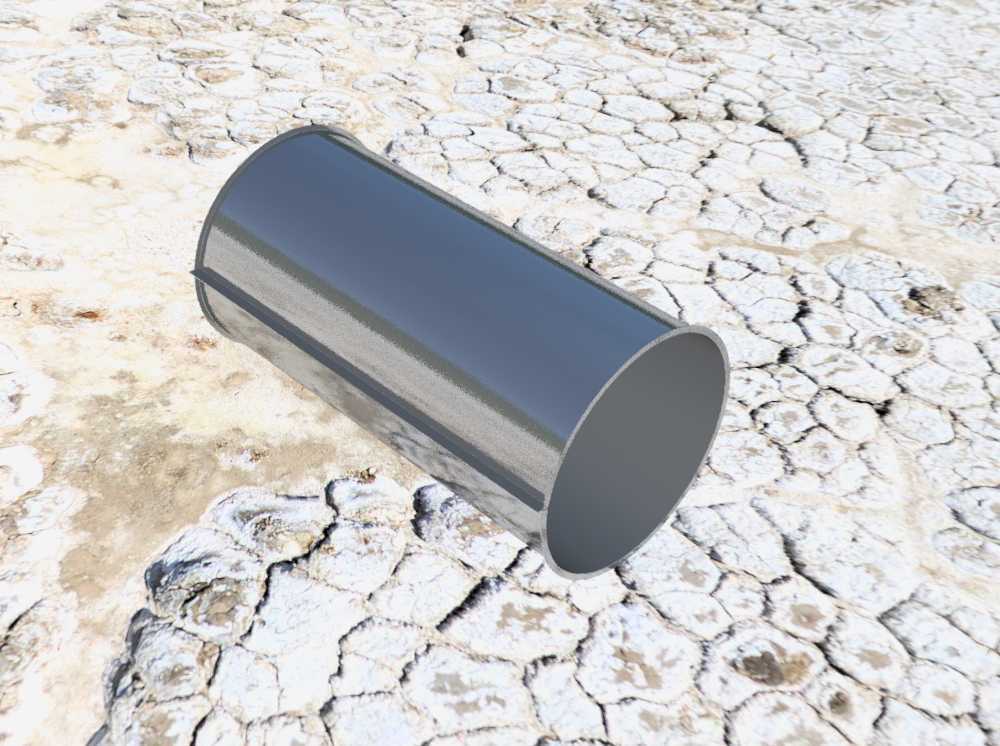

　　该参数化风管的设计思路围绕工程实际安装需求搭建，核心驱动参数包含风管公称直径、管段有效长度、管壁厚度、连接端翻边宽度四个核心变量，设计人员仅需输入对应项目的参数数值，即可自动生成对应规格的风管三维模型，无需重复绘制草图、拉伸生成实体。模型的结构细节完全贴合实际加工工艺：管身采用直缝卷制结构，预留的直缝焊接位置与实际钣金卷板加工的焊缝位置完全一致，连接端的翻边结构适配法兰连接的安装要求，翻边处的圆角处理避免了钣金加工过程中的应力开裂问题，管段两端的同轴度公差控制在工程允许范围内，可直接对接同规格的风管、弯头、三通等管路配件，无需额外调整配合尺寸。

　　从安装边界维度来看，该参数化模型可适配不同压力等级的管路需求：低压通风场景下可选用较薄的管壁参数，降低材料成本与管路自重，减轻建筑结构的承重负担；中高压除尘、气力输送场景下可调整管壁厚度参数，提升管段的整体承压能力，避免运行过程中出现管壁吸瘪、焊缝开裂等问题。管段的有效长度参数可根据现场安装空间灵活调整，在管线排布密集的设备层、管井区域，可生成短节管段适配狭小空间的安装需求，在长距离直线布设的管廊区域，可生成标准长度管段减少连接法兰的使用数量，降低管路整体的漏风率。模型的连接尺寸完全符合通用通风管道的法兰配套标准，生成的管段可直接与市面通用的角钢法兰、共板法兰配件配合安装，无需二次修改连接端尺寸。

　　在结构细节处理上，该参数化模型充分考虑了实际加工与安装的工艺需求：管身内壁无多余凸起结构，可保证气流输送过程顺畅，减少局部阻力损失；管段两端的截面与管身轴线保持垂直，安装后可保证多段管段连接后的直线度，避免管路错位产生的额外阻力；管壁的厚度参数关联了材料重量的计算逻辑，设计人员调整参数后可直接获取单段风管的材料重量，方便做项目的材料预算与承重核算。相较于固定尺寸的风管模型，这种参数化的设计方式可以覆盖绝大多数常规通风项目的风管规格需求，设计人员在做管路系统三维排布时，可直接调用该参数化模型调整尺寸，快速完成整个管路系统的装配，同时可基于生成的模型直接导出钣金展开下料图，对接车间的卷板、下料加工环节，打通设计到生产的数据流，减少中间环节的尺寸核对工作，降低加工出错的概率。

　　在不同的应用场景中，该参数化模型还可通过拓展参数适配特殊使用需求：针对有保温要求的空调风管，可拓展添加保温层厚度参数，生成带保温层的复合风管模型；针对有耐磨要求的物料输送风管，可调整内壁耐磨层的厚度参数，生成符合耐磨要求的复合壁面风管；针对有防腐要求的化工排风场景，可调整管壁材质关联参数，匹配不同防腐材料的加工特性。整个模型的参数逻辑完全基于工程实际搭建，没有冗余的结构特征，调整参数时的模型重生成功率高，不会出现特征报错、结构错位等问题，可直接嵌入不同项目的通风管路装配体中使用，帮助设计人员快速完成管路系统的三维方案设计，提升整体设计工作的效率与准确性。
