教学演示用低温差斯特林动力装置结构

　　这款低温斯特林动力装置的设计初衷是面向教学场景，填补中小学科学课、大学工程热物理入门课程中，外燃机工作原理可视化演示教具的空白。不同于常规高压比、高温差驱动的工业级斯特林机型，该装置可利用手掌温度、温水表面这类低品位热源完成驱动，无需明火或高温加热组件，完全适配课堂演示的安全要求，也能作为科普展项放置在科技馆、青少年活动中心的互动展台上，让参观者直观观察热能到机械能的完整转换过程。

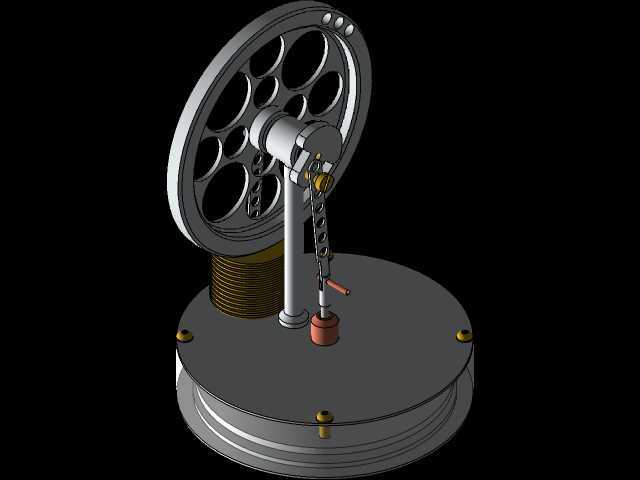

　　从功能实现逻辑来看，该装置采用经典的γ型斯特林循环结构，配气活塞与动力活塞分置在不同腔体内，降低了加工装配的同轴度要求，也让整个运动过程的可视性更强。大直径飞轮采用镂空辐条设计，既保留了足够的转动惯量来克服循环死点，保证运转连续性，又尽可能减轻了自身重量，降低启动所需的最小温差阈值。动力输出端通过曲柄连杆结构将活塞的往复直线运动转化为飞轮的旋转运动，连杆与曲柄的连接位置预留了微小的配合间隙，避免低温工况下材料微变形导致的运动卡滞。

　　设计过程中优先考虑了拆装便利性，整个装置的底座采用圆形平板结构，所有运动组件都集成在底座上方的安装平面上，气缸支架、飞轮轴座都采用独立的模块化安装方式，通过紧固件固定在底座上，教学场景下可以快速拆解展示内部的活塞、密封件、连杆结构，也方便学习者观察不同组件的配合关系。考虑到演示场景下的频繁搬运需求，整体结构没有突出的尖锐边角，所有连接位置都做了圆角过渡，加热端的气缸外壁采用低导热系数的衬套隔离，避免演示过程中误触造成烫伤。

　　安装边界方面，圆形底座的直径控制在150mm以内，整体高度不超过180mm，放置在标准实验台面上不会占用过多操作空间，底座底部预留了三个均布的安装孔位，既可以直接放置在平面上依靠自重稳定运行，也可以通过螺栓固定在演示台架上，避免运转过程中的振动导致装置移位。飞轮的旋转平面与底座平面保持垂直，飞轮外缘距离底座边缘预留了20mm以上的安全距离，运转过程中不会与周边的实验器材、操作人员肢体发生干涉。

　　在密封结构设计上，活塞与气缸壁之间采用低摩擦系数的密封件，既保证了工作腔的气密性，满足循环过程中的压差要求，又尽可能降低了运动摩擦阻力，让装置在20℃左右的温差条件下就能顺利启动运转。配气活塞采用轻质非金属材料制作，降低往复运动的惯性损耗，动力活塞采用金属材质保证导热效率，让工作腔内的工质可以快速完成热交换过程。整个装置没有复杂的附属管路、冷却组件，结构简洁直观，所有运动部件都完全外露，学习者可以清晰观察到每个循环过程中配气活塞的位移、动力活塞的动作以及飞轮的转动对应关系，把抽象的热力学循环转化为肉眼可见的机械运动，帮助学习者快速理解斯特林循环的两个等容、两个等温过程的实际运作逻辑。

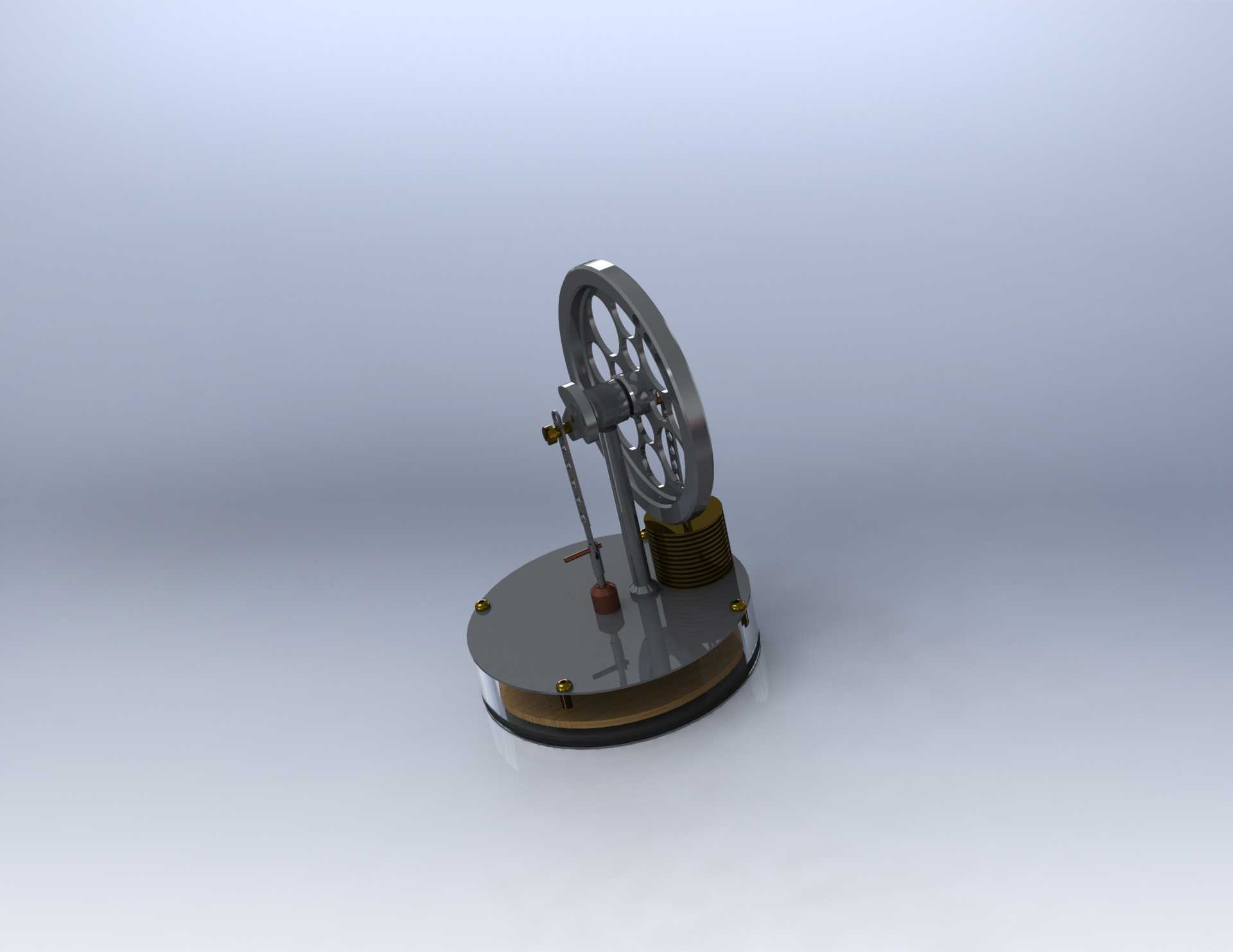

　　不同于工业应用中追求功率密度、转换效率的斯特林机型，这款装置的设计核心是原理展示的清晰度，因此在结构布局上特意将气缸、连杆、飞轮这些核心组件沿同一竖直平面排布，没有额外的外壳遮挡，从任意侧面都能完整观察到整个运动链路。装置的维护门槛极低，常规使用场景下仅需定期在连杆铰接点、飞轮轴位置添加少量润滑脂即可长期稳定运行，不需要复杂的调试或专业维护，非常适合非专业场景下的长期演示使用。
