立式钢制液化石油气储存气瓶结构设计

　　日常在餐饮后厨、小型加工车间、城郊居民供气场景里见到的立式储气钢瓶，核心功能是在常温环境下储存带压液化燃气，为终端用气设备提供稳定的气源供给。这类容器的设计首先要匹配民用及小型商用场景的搬运、放置需求，整体采用立式长圆柱结构，底部设置内凹式承压底座，放置时可直接贴合平整水泥地面，不需要额外加装固定支架，日常短距离转运时可通过瓶身下部的圆弧过渡面实现倾斜滚动，适配普通人力搬运的操作习惯，不需要借助专用吊装设备即可完成场地内移位。

　　从结构设计逻辑来看，瓶身主体采用等壁厚圆柱筒体设计，上下两端均采用标准椭圆封头结构，这种结构形式可以在相同壁厚条件下最大化降低应力集中系数，承压时筒壁应力分布均匀，避免局部应力过高带来的安全隐患。上部封头位置集成了瓶阀安装座、护罩结构，护罩采用冲压成型的钢制结构，通过焊接方式与上封头牢固连接，既可以在搬运、堆放过程中保护瓶阀不受外力碰撞损坏，也能作为人工搬抬时的受力点，护罩上预留的镂空槽口方便操作人员开关瓶阀时操作，不需要额外拆卸护罩即可完成阀门启闭动作。下部封头与底座焊接为一体，底座的环形支撑面宽度经过匹配设计，既保证放置时的支撑稳定性，避免瓶体受外力碰撞时倾倒，也不会因为支撑面过宽导致瓶底积水锈蚀，日常放置时地面的少量积水可以从底座的缺口位置排出，减少瓶底长期接触积水带来的腐蚀风险。

　　设计过程中需要重点考虑安装边界与配套适配性，瓶阀安装座的螺纹规格采用通用标准尺寸，可直接匹配市面主流的燃气减压阀、输气软管接头，不需要额外加工转换接头即可完成与燃气灶、小型燃气设备的管路连接。瓶身的外径尺寸适配常规的气瓶固定支架、运输堆叠架尺寸，批量运输时可以直接装入标准周转架，不会出现尺寸干涉问题。筒体的长度与直径比例经过优化，在保证额定储气量的前提下，控制整体重心高度，直立放置时的稳定角满足安全规范要求，即使受到一定角度的外力碰撞也不容易倾倒。

　　从功能特性层面，这类钢制气瓶的密封结构依靠瓶阀与安装座的锥面密封配合，配合密封填料实现高压下的零泄漏，瓶阀的启闭行程经过合理设计，操作人员只需要旋转手轮数圈即可完成完全启闭，不会出现行程过长操作不便、或是行程过短难以精准控制开度的问题。瓶身的壁厚经过承压计算匹配，可承受日常使用中的内部压力波动，同时预留足够的腐蚀裕量，适配长期户外、半户外放置的使用环境，即使表面出现轻微的锈蚀磨损，也不会在设计使用周期内影响整体承压性能。

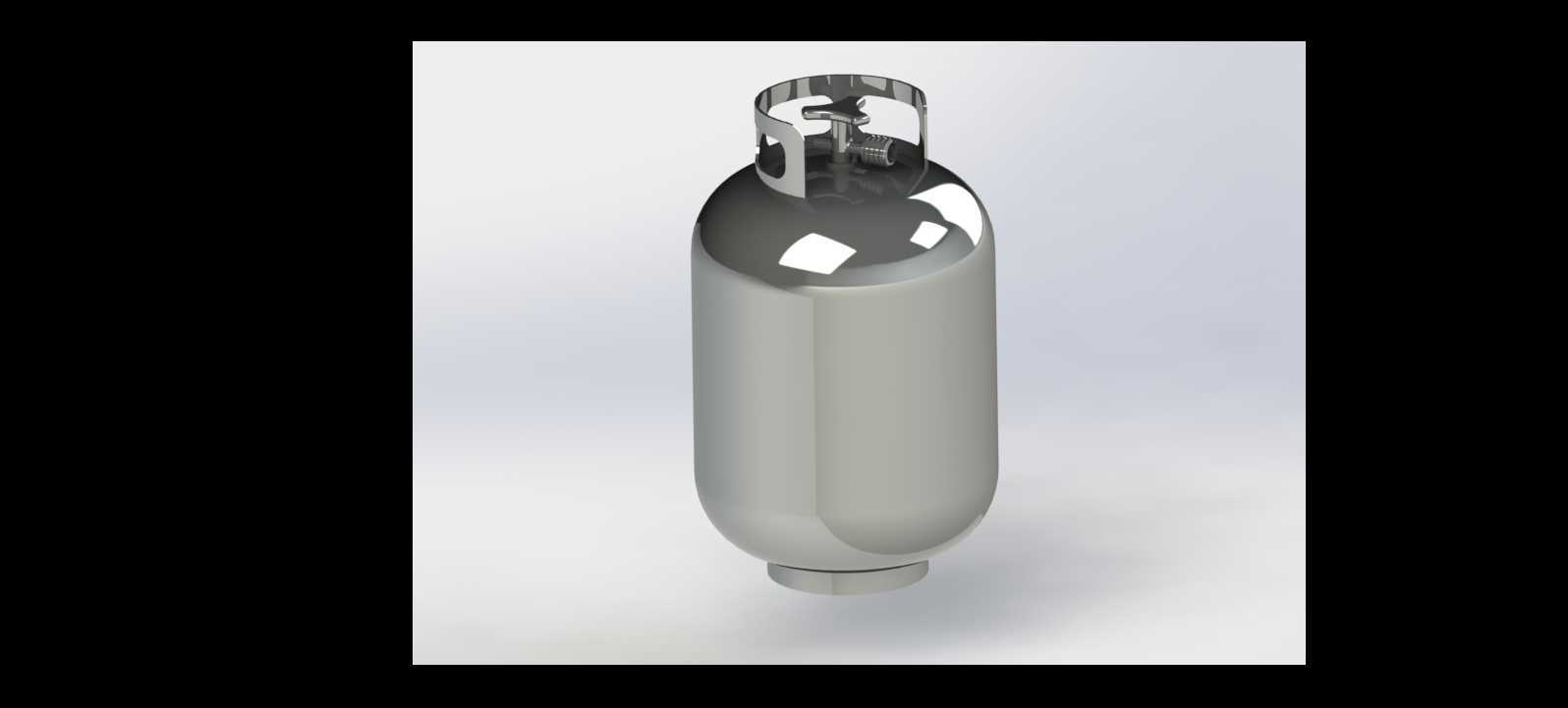

　　在实际建模过程中，需要重点处理封头与筒体的焊接过渡位置，这里是应力集中的高发区域，建模时要保证焊缝位置的圆弧过渡平滑，避免出现尖锐棱角导致的应力突变；护罩与上封头的连接位置要合理布置焊接点，既保证连接强度，也不会因为焊接位置过多导致封头局部变形。底座的支撑平面要保证平面度公差，避免放置时出现瓶体倾斜的问题，底座上的排水缺口要均匀布置，保证各个方向的积水都能顺利排出。另外瓶身的外表面设计为光滑圆柱面，方便后续做防腐喷涂、检验标识粘贴，光滑的表面也不容易积存油污、灰尘，日常清洁维护更加便捷。

　　这类容器在实际应用中，除了民用液化石油气储存，也可根据充装介质的不同调整密封件材质与壁厚参数，用于小型工业场景的低压燃气、压缩气体临时储存，整体结构的通用性较强，通过少量参数调整即可适配不同的储气压力、容积需求。建模时所有的回转类结构都采用同轴设计，保证加工时可以通过旋压、卷板、环焊等常规工艺实现，不需要特殊定制加工设备，有效控制生产制造成本，适配大规模量产的需求。
