立式承压储运用压力容器结构设计

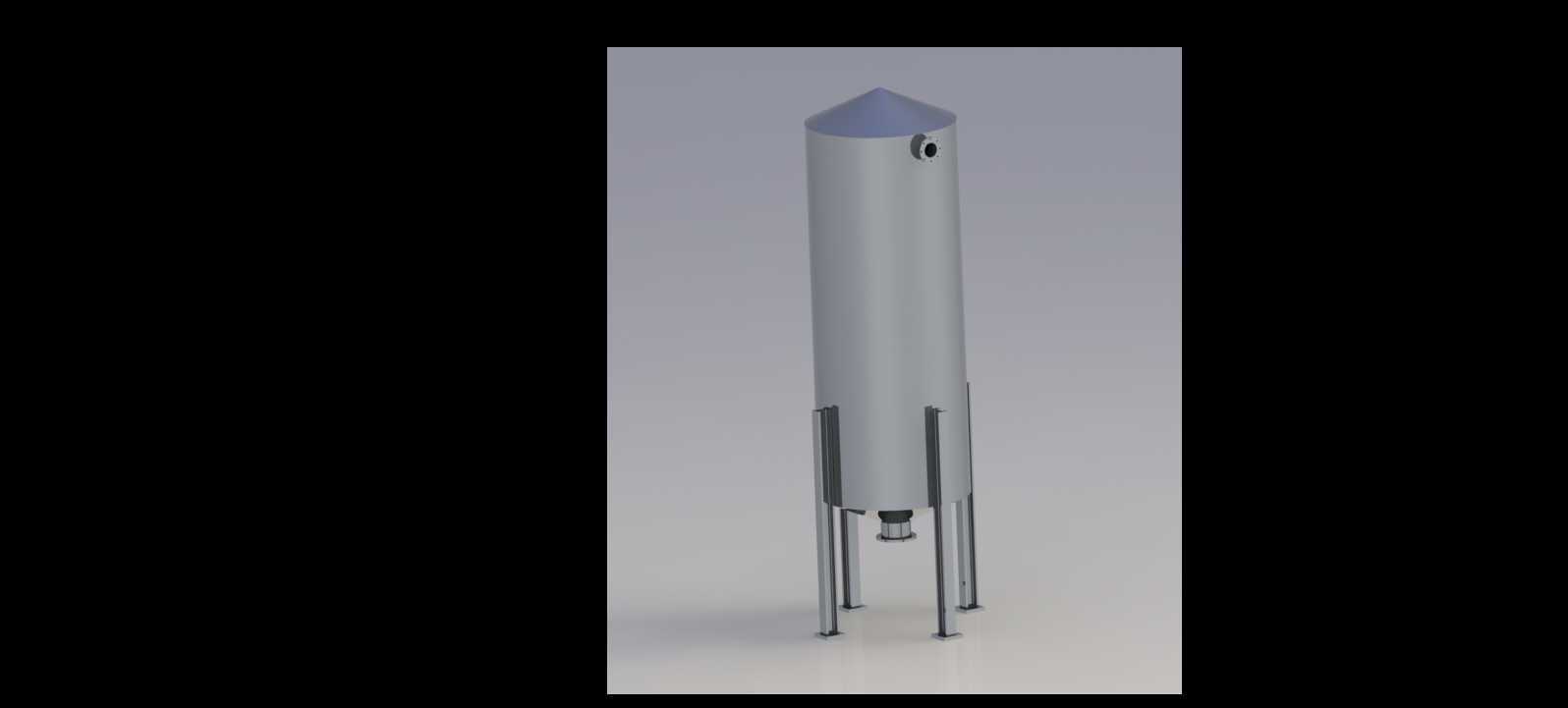

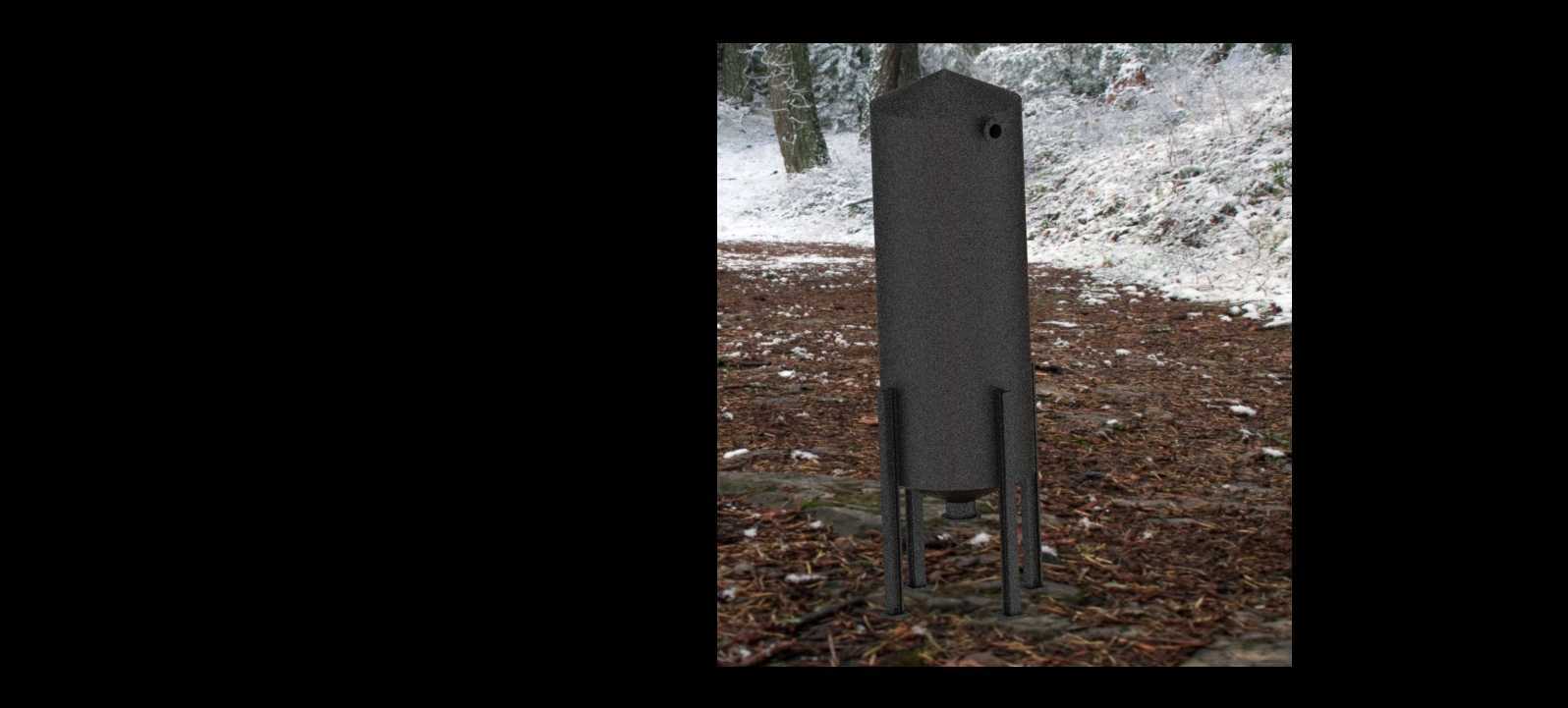

　　在化工、能源、食品加工等领域的流体介质存储与工艺缓冲环节，这类立式承压容器是生产线中承担介质暂存、压力缓冲、气液分离功能的核心静设备，区别于卧式储罐的占地特性，立式结构更适配厂房竖向空间充足、占地指标紧张的车间布局，尤其在中小型工艺系统的配套单元中，这类细高型立式容器的安装适配性更强。从结构设计逻辑来看，该容器采用等径直筒作为主体承压段，顶部设置锥形封头，相较于标准椭圆形封头，锥顶结构在处理含少量固体颗粒的气相介质时，可有效减少顶部介质滞留死角，同时锥顶的斜面导向能让凝结液沿筒壁回流至筒体下部，避免顶部积液造成的内壁腐蚀问题。筒体上部侧壁开设的径向接管，可作为压力检测口、介质进料口或者安全附件安装接口，

　　接管位置避开了顶部封头的焊缝热影响区，降低了应力集中带来的疲劳失效风险。底部采用多根细长支腿作为支撑结构，支腿沿筒体周向均匀分布，每根支腿与筒壁之间设置有连接筋板，筋板的角度与长度经过受力校核，可将筒体及内部介质的总载荷均匀传递到支腿上，避免筒壁局部应力过大造成的变形；支腿底部设置有安装底板，可通过地脚螺栓与设备基础固定，安装时可通过垫铁调整支腿高度，保证筒体的垂直度偏差控制在规范允许范围内，防止运行过程中因倾斜造成的介质液位检测失真、内部构件偏载等问题。筒体底部中心位置设置的下出料接口，可对接排污阀或者出料管路，锥底？不对，这个是直筒底部，哦不对，看模型是直筒下部接的小口径接管，支腿留出了底部接管的操作空间，方便现场安装阀门、

　　连接管路，也给后期检修维护留出了足够的操作余量。设计这类容器时，首先要根据设计压力、设计温度确定筒体的壁厚，结合介质的腐蚀特性预留足够的腐蚀裕量，筒节之间的环焊缝、筒节与封头、接管的连接焊缝都要做相应的无损检测要求，保证承压边界的完整性。支腿的数量和规格需要结合容器的总重、风载、地震载荷进行组合校核，尤其是安装在室外或者高层厂房的设备，还要考虑水平载荷作用下的支腿稳定性，避免出现失稳弯折的问题。顶部锥顶的锥角设计也需要结合介质特性调整，如果是用于气液分离的工况，适当减小锥角可以提升气流的折流分离效果，如果是纯存储工况，锥角可适当放大来降低整体设备高度，减少厂房的竖向空间占用。侧壁接管的方位设计需要结合现场的管路走向确定，

　　同一标高的接管要错开布置，避免法兰安装时出现干涉，同时接管的伸出长度要满足法兰螺栓的安装操作空间，不能因为支腿或者周边结构的遮挡导致螺栓无法紧固。这类容器的安装边界需要注意，设备基础的尺寸要覆盖所有支腿的安装范围，基础的承载能力要满足设备满水运行时的总载荷要求，支腿周边要预留至少三百毫米的操作空间，方便日常巡检时检查支腿焊缝、紧固地脚螺栓。设备就位后要进行压力试验，试验过程中要检查各接管焊缝、法兰密封面的泄漏情况，同时监测支腿的变形量，确认支撑结构的承载能力符合设计要求。在实际工艺应用中，这类容器还可以根据需求在内部加装丝网除沫器、液位计连通管、防涡流挡板等内件，不同内件的安装位置要提前在筒体上预留对应的接口或者支撑结构，避免现场开孔破坏筒体的承压性能。相较于大型立式储罐，这类中小型压力容器的制造周期更短，安装调试更便捷，可灵活适配不同产能的工艺生产线，在精细化工、中小型水处理系统、食品灭菌工艺线中都有广泛的应用场景，其结构的标准化程度较高，可通过调整筒体直径、直筒段长度、支腿高度来适配不同的容积需求和安装空间要求，设计过程中只要把控好承压边界的强度计算、支撑结构的稳定性校核、接口方位的工艺适配性，就能保证设备长期稳定运行。
