阶梯式花键传动轴机械结构设计

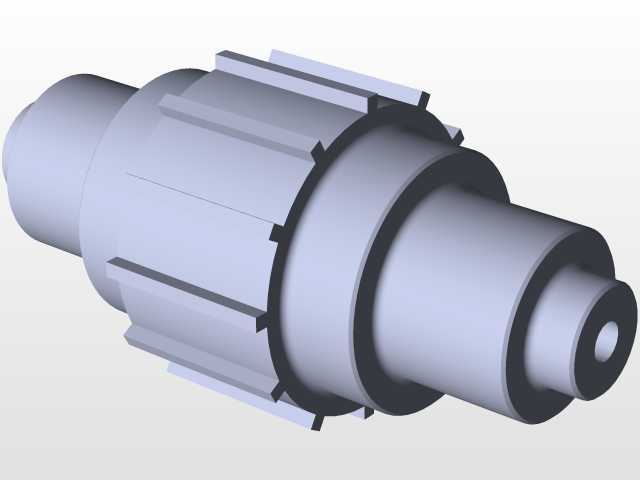

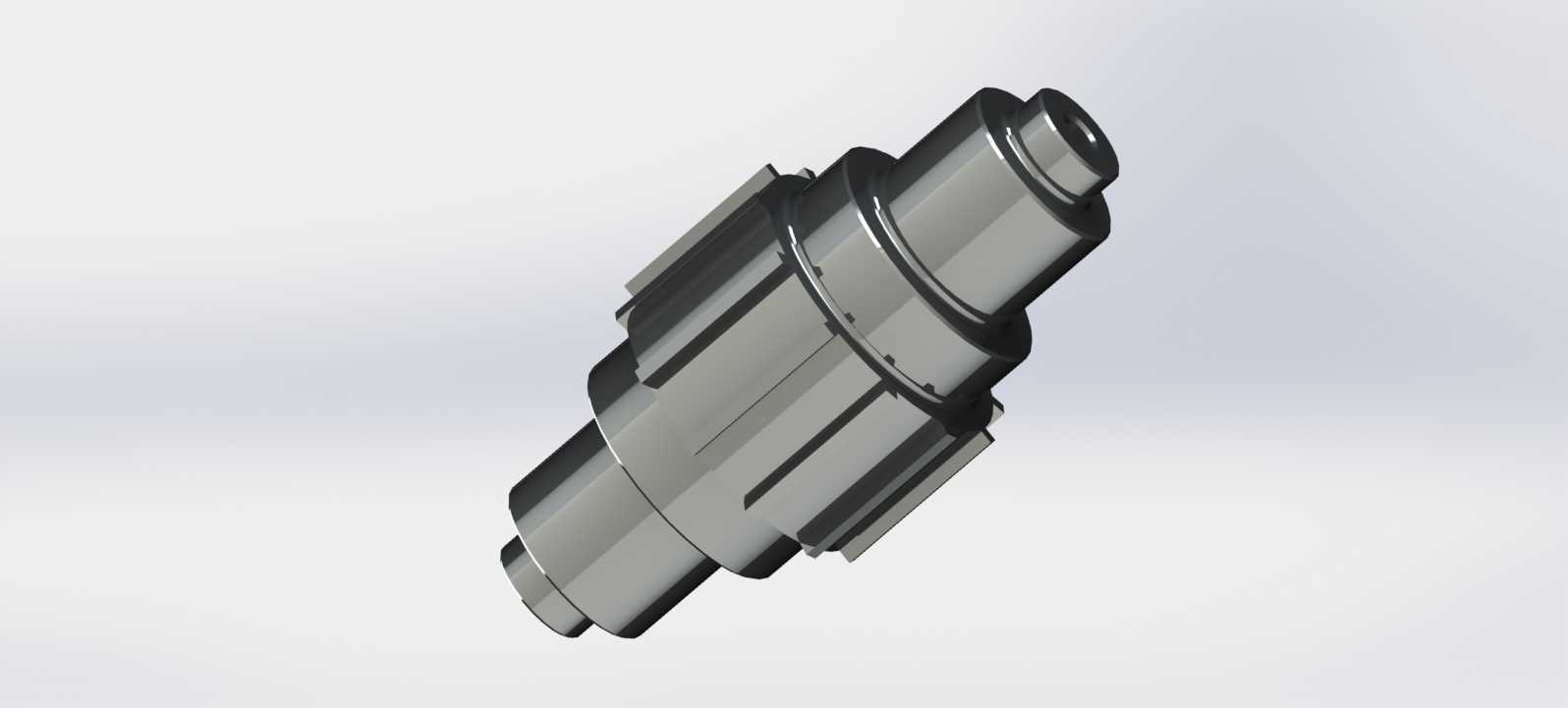

　　这类阶梯式花键传动轴在工业传动场景中应用十分广泛，常见于机床主轴箱、工程机械传动箱、重载输送设备的动力传递单元中，核心作用是在支撑旋转件的同时传递扭矩，部分工况下还需承受交变弯曲载荷与冲击载荷，是传动系统中承担动力衔接的核心零件。从结构设计逻辑来看，该轴采用多段阶梯式布局，并非随意设置轴径变化，每一段轴肩都对应着不同零件的安装定位需求：两端较细的轴段用于装配轴承，作为整根轴的旋转支撑基准，轴肩高度严格匹配对应轴承内圈的定位尺寸，既保证轴承安装到位后无轴向窜动，又不会因为轴肩过高影响轴承的拆卸维护；中间直径最大的轴段是花键加工段，外花键结构用于和配套的花键毂、传动齿轮或者联轴器内花键配合，相比普通平键连接，花键配合的齿面接触面积更大，

　　承载能力更强，对中性更好，能满足高速重载下的传动精度要求，同时花键齿侧的间隙设计也预留了热胀冷缩的变形空间，避免长时间运行后出现卡滞。轴段上分布的环形凹槽，一部分是用于安装轴用弹性挡圈，实现对装配在轴上的齿轮、衬套等零件的轴向限位，另一部分是密封件安装槽，用于装配O型密封圈或者骨架油封，防止传动箱内的润滑油泄漏，同时阻挡外部粉尘、碎屑进入轴承配合面，延长支撑部件的使用寿命。从安装边界来看，整根轴的轴向尺寸需要匹配传动箱内部的安装跨距，两端轴承位的同轴度公差需要控制在IT5级以内，否则装配后会出现轴旋转跳动超差，引发轴承发热、振动过大等问题；花键段的齿向公差、齿形公差直接影响传动的平稳性，

　　设计时需要根据传递的额定扭矩计算花键的齿面接触强度与齿根弯曲强度，确保在峰值载荷下不会出现断齿、齿面压溃等失效形式。在实际选型应用中，这类轴的材质通常选用40Cr调质处理，毛坯采用锻件加工，保证金属纤维流线沿轴的轴向分布，提升整体的抗疲劳性能，粗加工后进行调质处理获得均匀的回火索氏体组织，硬度控制在220-250HBW之间，后续对轴承位、花键配合面进行高频淬火处理，表面硬度达到HRC48-53，提升配合面的耐磨性，避免长期运行后出现配合间隙过大的问题。设计过程中还需要考虑动平衡要求，对于转速超过1500r/min的应用场景，轴上所有装配的旋转零件都需要和轴一起做动平衡校正，剩余不平衡量需要控制在对应等级要求范围内，

　　避免高速运行时产生异常振动。另外轴端的中心孔是加工过程中的工艺基准，从粗车、精车到花键铣削、外圆磨削，所有工序都以两端中心孔作为定位基准，保证各段轴径的同轴度、端面与轴线的垂直度要求，中心孔的规格需要根据轴的最大直径选取，确保加工过程中装夹稳固，不会因为切削力过大导致中心孔变形影响加工精度。在装配环节，轴承位与轴承内圈采用过渡配合，装配时需要采用热装工艺，避免直接敲击轴承内圈造成损伤，花键配合段需要涂抹少量润滑脂，减少装配时的齿面磨损，同时方便后续的拆卸维护。这类轴的失效形式通常有几种：一是花键齿面磨损，主要出现在长期重载、润滑不良的工况下，齿面磨薄后配合间隙增大，传动时产生冲击；二是轴肩位置的疲劳断裂，因为轴肩处存在应力集中，如果过渡圆角设计过小，或者加工时圆角处存在刀痕、微裂纹，长期交变载荷作用下容易萌生疲劳裂纹最终导致断裂；三是轴承位的磨损，多是因为密封失效，杂质进入配合面导致轴颈磨损失圆，旋转精度下降。因此在设计阶段就需要针对性优化：轴肩过渡圆角半径在满足零件定位要求的前提下尽可能取大值，降低应力集中系数；密封结构采用多重密封设计，提升防护等级；表面强化处理覆盖所有应力集中区域，提升零件的疲劳强度。
