摩擦学研究用材料磨损试验台架结构

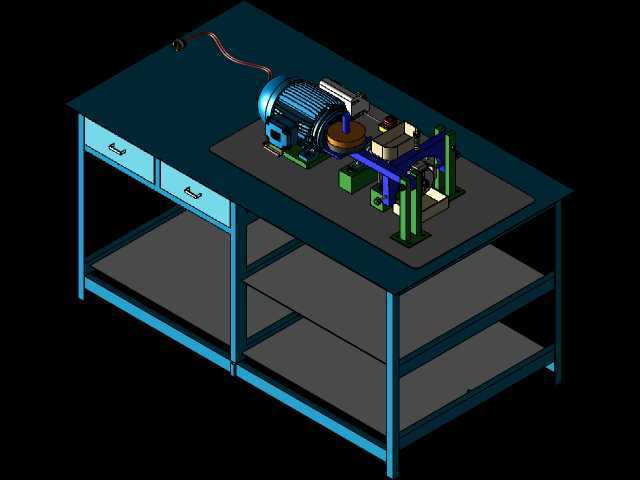

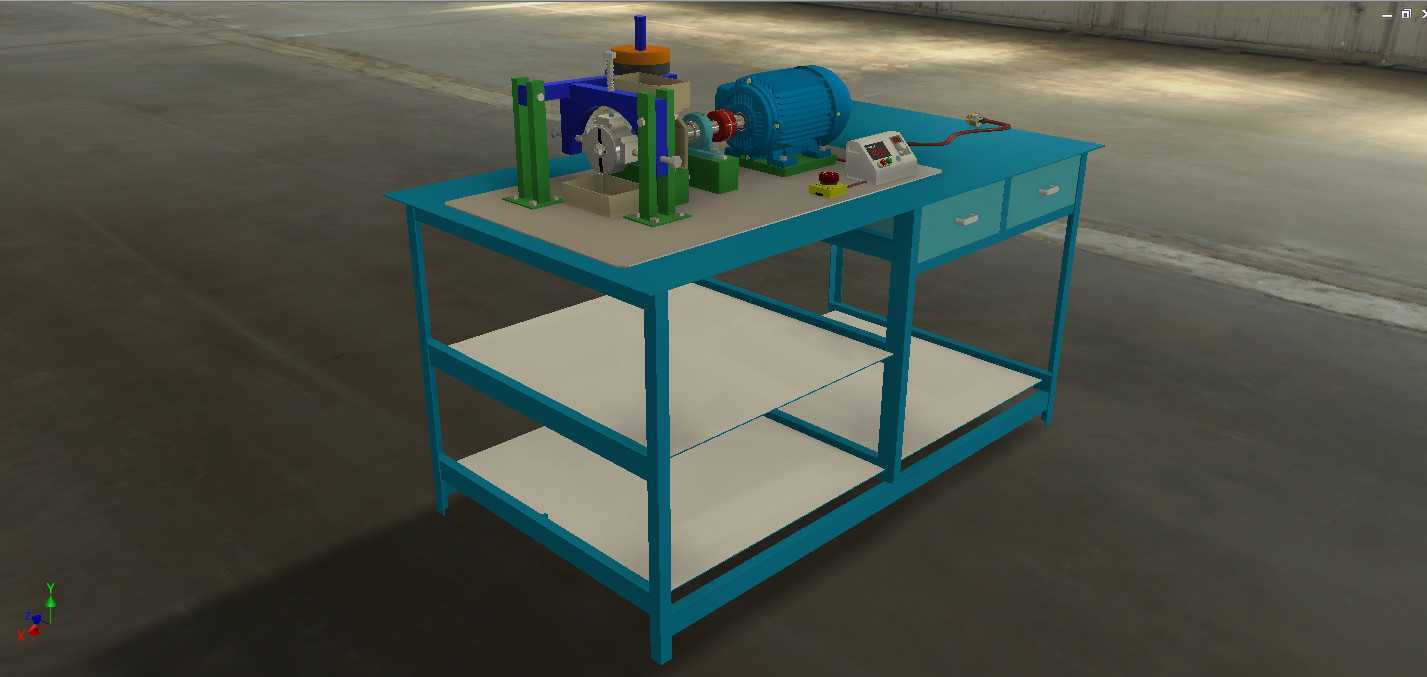

　　这套试验装置主要面向材料摩擦学性能测试场景搭建，可用于不同工况下材料配对的磨损量、摩擦系数、温升特性等参数的实测验证，覆盖高校材料实验室、工业摩擦学研究室、耐磨材料研发部门的日常测试需求，能够模拟不同载荷、转速、润滑条件下的接触摩擦状态，为耐磨材料选型、表面处理工艺验证、摩擦副结构优化提供实测数据支撑。整套设备采用台式布局设计，主体承载框架采用型钢焊接后加工安装基准面，底部设置三层置物台面，下层可放置备用试样、润滑介质容器、测试记录工具，中层预留数据采集模块、电气控制元件的安装空间，上层台面作为核心测试单元的安装基准，所有核心功能部件均布置在上层台面上，操作高度适配常规站立实验操作的人机工程要求，

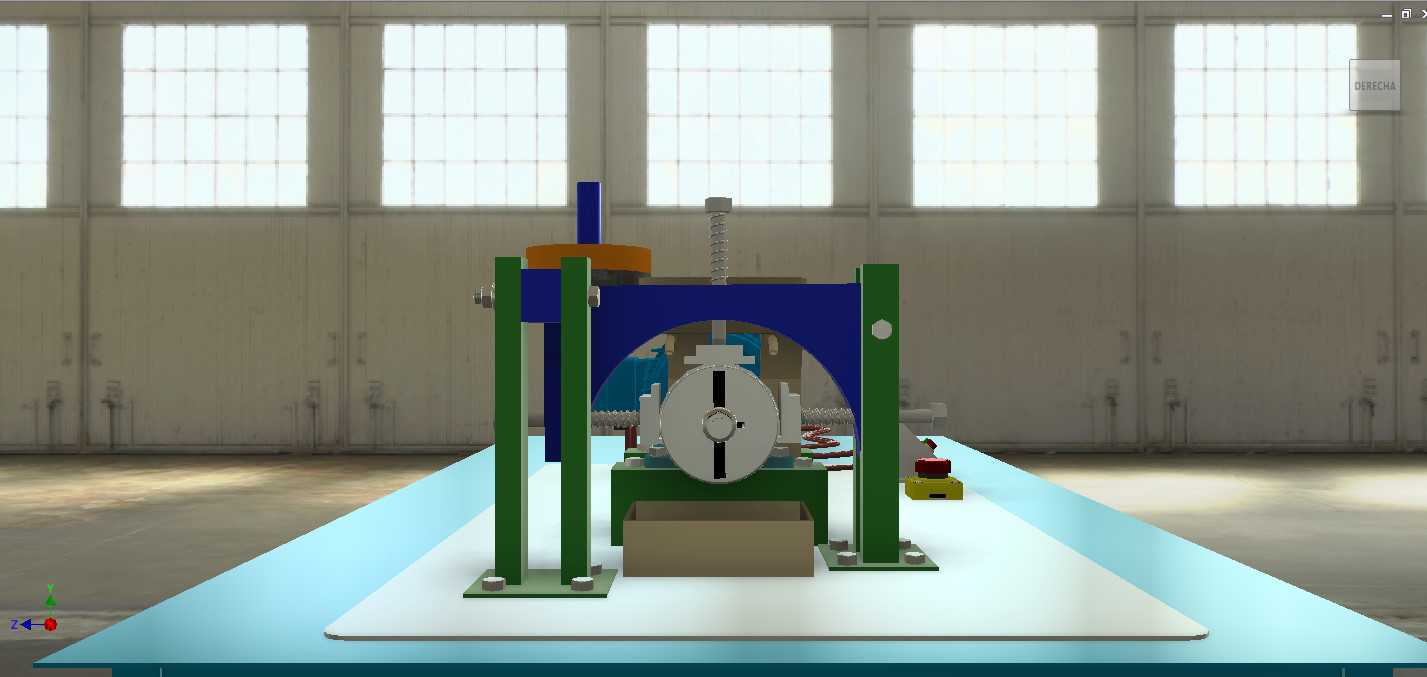

　　整体安装边界控制在1200mm×800mm的台面范围内，不需要额外做地基固定，放置在水平硬质地面即可完成调平使用。动力输入端采用标准卧式电机作为动力源，通过联轴器将动力传递至主轴系统，主轴上设置可更换的试样装夹工位，可根据测试需求换装盘状、销状、块状的标准摩擦试样，对应不同的摩擦接触形式；加载单元采用螺旋调节结构配合弹簧力传递，可通过顶部的调节手轮精确调整施加在摩擦副上的正压力，加载力值可通过配套的力传感元件实时采集，避免人工加载的误差；润滑系统预留了滴油润滑、浸油润滑的切换接口，可模拟干摩擦、边界润滑、流体润滑等不同润滑状态下的摩擦过程，适配不同行业的实际工况模拟需求。设备的控制单元独立布置在台面侧方的操作盒内，集成了电机启停、

　　转速调节、急停保护等功能按钮，操作盒面板上设置状态指示灯，可直观显示设备运行、故障、待机状态，控制盒与主机之间采用快插线缆连接，后期维护时可快速拆解检修。整套结构的设计思路优先考虑测试功能的可扩展性，所有装夹工位均采用标准化接口设计，不需要大规模改动主体结构即可适配不同标准的摩擦测试标准要求，主轴的支撑部位采用调心滚子轴承搭配密封结构，可承受测试过程中产生的径向载荷与少量轴向窜动，保证长时间运行的回转精度；试样装夹位置设置了透明防护挡板，可避免测试过程中磨屑、润滑介质飞溅对操作人员造成伤害，同时不便于观察摩擦副的运行状态。从结构细节来看，动力端与测试端之间设置了扭矩传感器安装位，可实时采集主轴传递的扭矩数据，

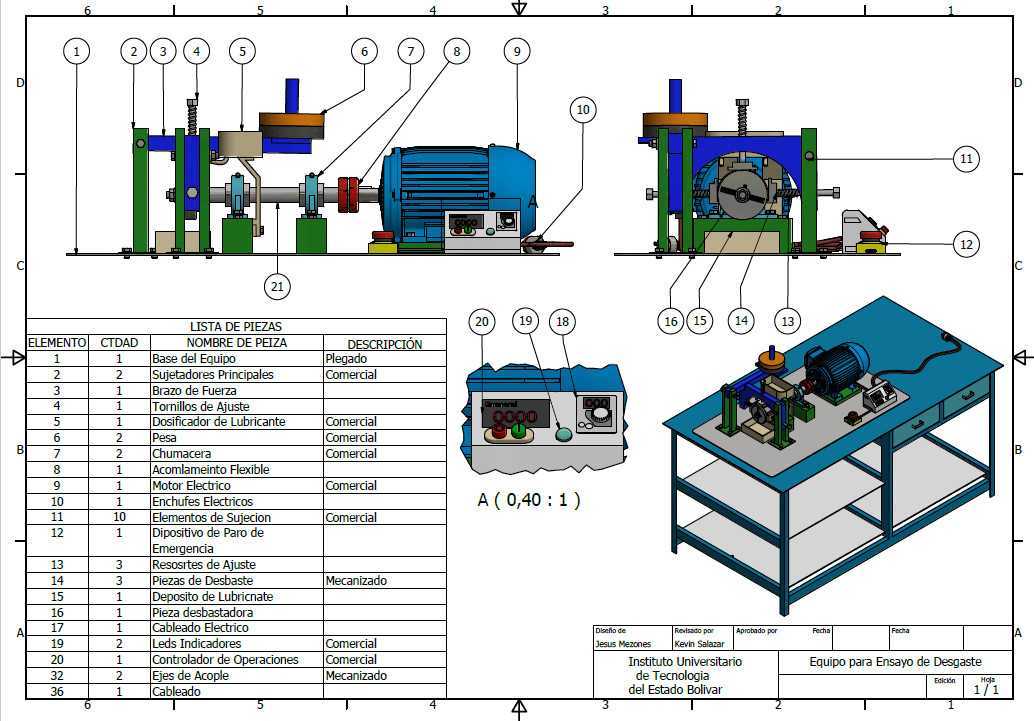

　　通过换算即可得到摩擦副之间的实时摩擦系数，配合温度传感器可监测试样接触区域的温升变化，所有传感线路均通过台面下方的走线槽规整布置，避免线路外露造成的干涉、磨损风险。设备的机架支脚采用可调式橡胶减震支脚，可根据地面平整度调整各支脚高度，保证台面水平度，同时吸收电机运行产生的振动，避免振动传递到测试端影响测试数据的准确性。整套装置的结构拆分清晰，从零件明细来看，非标准定制件主要集中在试样装夹结构、加载支架、台面框架部分，其余标准件如电机、轴承、紧固件、控制元件均采用市面通用标准型号，后期维护更换成本低，不需要定制特殊备件；各功能模块之间采用螺栓连接装配，不需要复杂的专用工装即可完成组装调试，对于需要自行搭建试验台的研发人员来说，可直接参考该结构的布局逻辑，根据自身的测试参数需求调整电机功率、加载行程、主轴转速范围等参数，快速完成定制化试验台的搭建。在实际使用过程中，该类试验台可完成金属材料、非金属复合材料、涂层材料等多种材质的耐磨性能对比测试，也可用于润滑油脂的抗磨性能验证，通过更换不同的摩擦副配副形式，可模拟轴承、齿轮、导轨、密封件等多种典型机械摩擦副的实际工作状态，测试得到的数据可直接用于产品设计阶段的耐磨寿命预估，减少实际装机后的磨损失效风险。
