带旋风集料结构的玉米碾磨加工设备

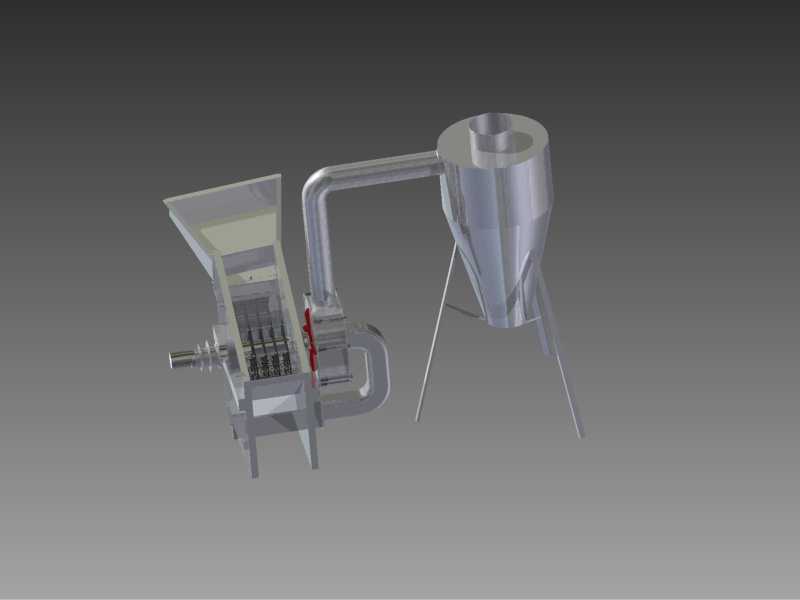

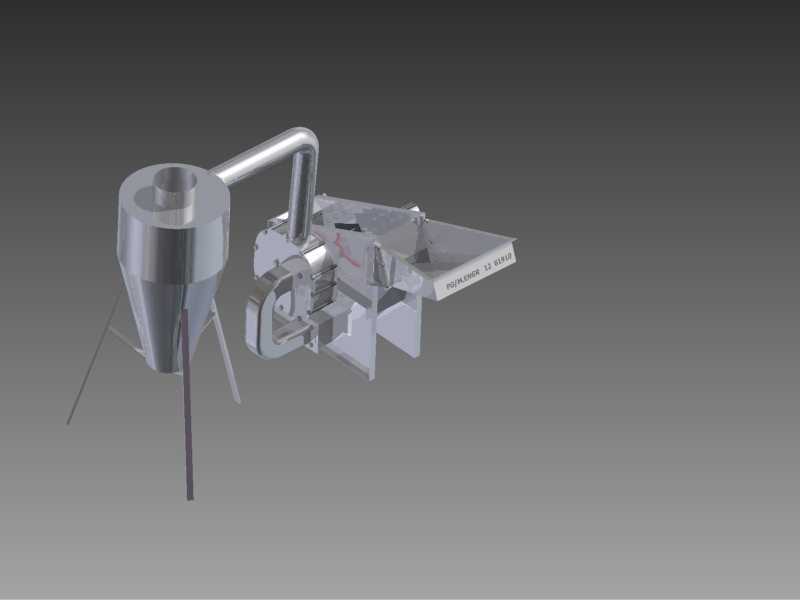

　　这套碾磨设备的三维结构完整还原了小型粮食加工场景下的作业单元配置，核心由粉碎主机、旋风集料筒、进料导槽、机架支撑四个功能模块组成，可直接对接村镇小型粮食加工点、中小型饲料加工作坊的日常生产需求，也可作为食品加工厂前道原料处理工段的配套单元使用。从实际作业逻辑来看，待加工的玉米籽粒经倾斜式进料导槽匀速送入粉碎腔内部，主机腔内的锤片或齿盘结构在高速运转下完成籽粒的破碎碾磨，达到粒度要求的粉料在风机负压作用下通过输送管道进入旋风集料筒，利用离心沉降原理实现气料分离，成品粉料直接从集料筒下部落料口收集，避免加工过程中粉尘外溢，相比传统敞口式碾磨设备能大幅降低作业区域的粉尘浓度，减少原料损耗。

　　在结构设计层面，建模过程中优先考虑了设备的安装稳定性与维护便捷性：旋风集料筒采用三足式支腿支撑，支腿与地面接触端预留了地脚螺栓安装孔位，可根据作业场地的地面平整度调整支腿固定高度，避免设备高速运转时产生共振偏移；粉碎主机与集料筒之间的输送管道采用圆弧过渡折弯结构，减少粉料输送过程中的堵料风险，管道两端采用快拆式卡箍连接，日常清理管道残留、更换易损件时无需动用专用焊接或切割工具，单人即可完成拆装操作。进料导槽的倾斜角度设置为18度，这个角度既可以保证玉米籽粒依靠自重匀速滑入粉碎腔，又不会因为进料速度过快导致粉碎腔负载骤增出现卡机问题，导槽侧壁设置的挡边高度为120mm，能避免进料过程中籽粒滚落至设备外部。

　　从安装边界尺寸来看，整套设备的横向最大占用宽度为1850mm，纵向最大进深为1100mm，主机顶部距离地面的安装高度为1620mm，旋风集料筒的顶部排气口距离地面高度为2100mm，安装时需要在设备周边预留不小于600mm的操作维护空间，尤其是粉碎腔侧盖对应的位置，要预留足够的空间方便打开侧盖更换筛网、检修内部锤片组件。设备的动力输入单元布置在粉碎主机的侧下方，与机架采用螺栓刚性连接，建模时已经预留了电机安装的定位孔位，可匹配7.5kW四级异步电机的安装尺寸，传动部分采用皮带轮减速传动，皮带外侧预留了安全防护罩的安装位，避免作业过程中异物卷入传动结构。

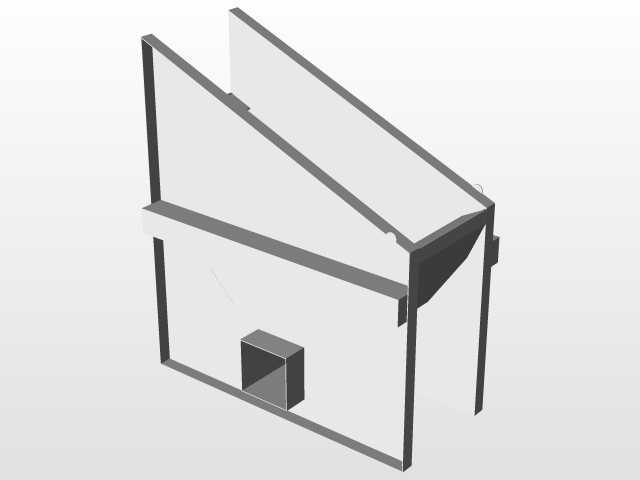

　　旋风集料筒的锥段角度设计为60度，这个角度可以保证沉降后的玉米粉顺利沿锥壁下滑至出料口，不会出现粉料在锥段搭桥架拱的问题，集料筒顶部的排气口可根据作业需求对接简易除尘布袋，进一步降低排出空气中的粉尘含量，满足小型加工点的环保作业要求。粉碎主机的机架采用方管焊接结构，整体做了轻量化处理，在保证结构强度满足动载荷要求的前提下，尽可能降低设备整体重量，方便小型作坊根据生产需求挪动设备位置，不需要做专门的混凝土安装基础，只要是硬化平整的水泥地面即可完成固定安装。

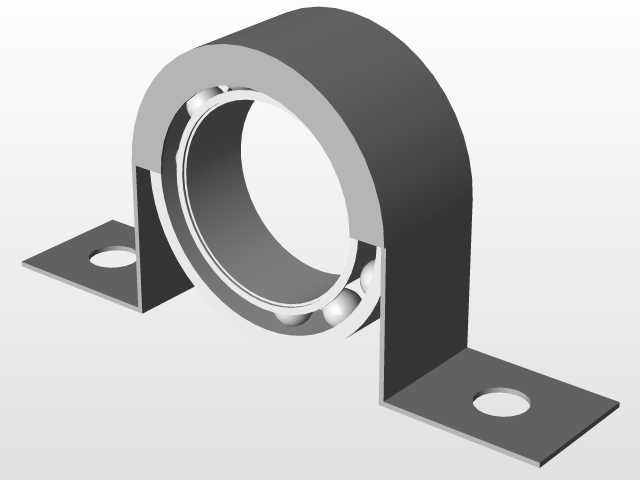

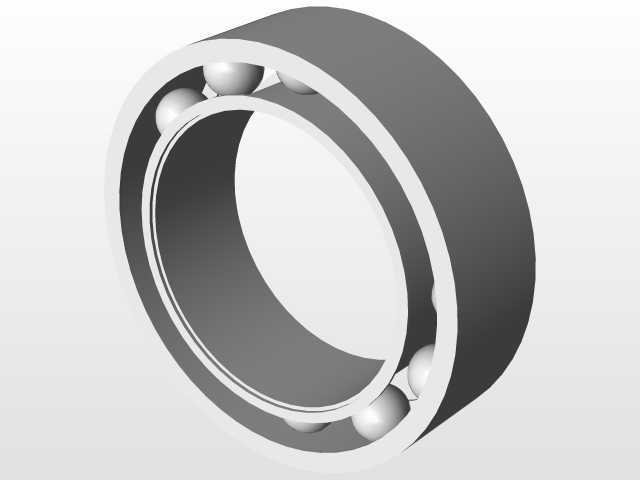

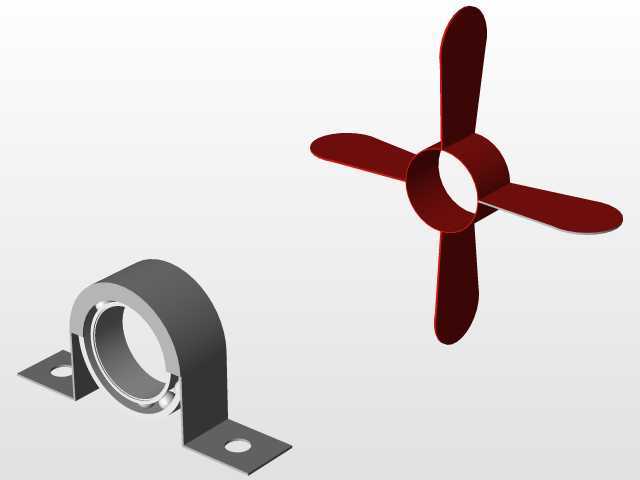

　　在功能适配性上，这套设备除了加工玉米之外，通过更换粉碎腔内不同孔径的筛网，还可以完成高粱、大豆、干薯类等其他杂粮的粉碎碾磨作业，适配不同加工场景下的成品粒度要求，筛网的固定采用嵌入式压条结构，更换筛网时只需要松开压条的固定螺栓即可完成操作，不需要拆解整个粉碎腔结构。设备的所有转动部件在建模时都做了动平衡校验的结构预留，保证高速运转时的震动幅度控制在允许范围内，延长轴承等易损件的使用寿命，降低日常运维的成本投入。
